Selbstreinigender Wirbelschichtwärmetauscher
Bei Rohrbündelwärmetauschern, bei denen Verschmutzungen auftreten, kann eine Alternative zu Reinigung und Redundanz darin bestehen, den Wärmetauscher mit einem Selbstreinigungssystem auszustatten, das auf der Wirbelschichttechnologie basiert.
Mit dem selbstreinigenden Wirbelschichtwärmetauscher, der für den Betrieb bis zu einer Verschmutzung von Null entwickelt wurde, können alle Arten von Verschmutzungsablagerungen, egal ob hart oder weich, die aus biologischen, kristallisierenden, chemischen oder partikelförmigen Verschmutzungsmechanismen oder einer Kombination von Verschmutzungen stammen, effektiv behandelt werden diese. Es kann für eine Vielzahl von Flüssigkeiten angewendet werden, von wässrigen Lösungen bis hin zu Ölen und Aufschlämmungen.

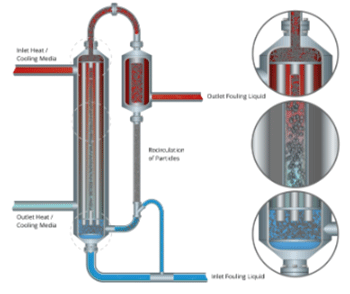

Das Funktionsprinzip des selbstreinigenden Wirbelschichtwärmetauschers basiert auf der Zirkulation von Reinigungspartikeln durch die Rohre eines vertikalen Rohrbündelwärmetauschers. Die Partikel werden durch den Aufwärtsstrom der Flüssigkeit fluidisiert, wo sie einen milden Scheuereffekt an der Wand der Wärmetauscherrohre erzeugen, wodurch Ablagerungen in einem frühen Stadium der Verschmutzungsbildung entfernt werden. Nach dem Rohrbündel lösen sich die Partikel von der Flüssigkeit im Abscheider und werden durch ein externes Fallrohr in den Einlasskanal zurückgeführt, und der Zyklus wird wiederholt. Je nach Art der Flüssigkeit wird ein Sieb, ein Zyklon oder ein Schwerkraftabscheider verwendet.
Das Funktionsprinzip des selbstreinigenden Wirbelschichtwärmetauschers basiert auf der Zirkulation von Reinigungspartikeln durch die Rohre eines vertikalen Rohrbündelwärmetauschers. Die Partikel werden durch den Aufwärtsstrom der Flüssigkeit fluidisiert, wo sie einen milden Scheuereffekt an der Wand der Wärmetauscherrohre erzeugen, wodurch Ablagerungen in einem frühen Stadium der Verschmutzungsbildung entfernt werden. Nach dem Rohrbündel lösen sich die Partikel von der Flüssigkeit im Abscheider und werden durch ein externes Fallrohr in den Einlasskanal zurückgeführt, und der Zyklus wird wiederholt. Je nach Art der Flüssigkeit wird ein Sieb, ein Zyklon oder ein Schwerkraftabscheider verwendet.
Zufällige Bewegung von Partikeln ergibt:
- ein Aufprall auf die Rohrwand, wodurch die Verschmutzungsschicht entfernt wird
- ein Aufbrechen der Grenzschicht, wodurch die Wärmeübertragung erhöht wird
- ein Scherverdünnungseffekt, der die Viskosität verringert

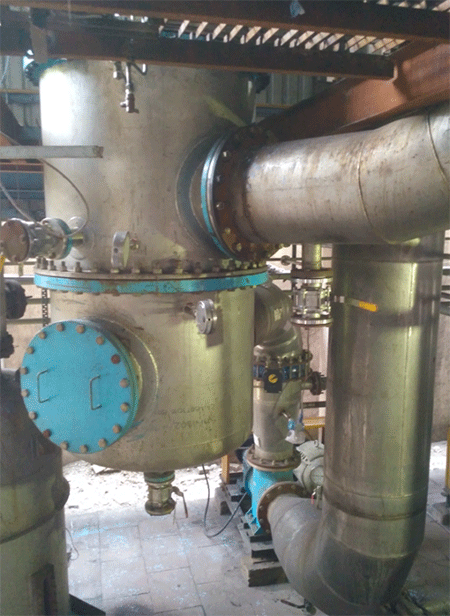

Bild: Unterer Kopf und Einlasskanal und Dowcomer an den Einlasskanal angeschlossen
