Grundfos TPED 125-300/4 A-F-A-BAQE-PWA (92959069)
Produkt ID: 92959069
Anfrage Preis und Verfügbarkeit
Grundfos TPED 125-300/4 A-F-A-BAQE-PWA (92959069)
Grundfos TPED 125-300/4 A-F-A-BAQE-PWA (92959069)
Einstufige Doppelpumpe mit Spiralpumpengehäuse in Inline-Bauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpe und der Motor sind direkt miteinander verbunden. Die Doppelpumpe verfügt über zwei parallel angeordnete Pumpenköpfe. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der
| Art der Steuerung: | |
| Frequency converter: | integriert |
| Fördermedium: | |
| Fördermedium: | Wasser |
| Medientemperaturbereich: | 0 .. 120 °C |
| Medientemp. bei Datenerfassung: | 20 °C |
| Dichte: | 998.2 kg/m³ |
| Technische Daten: | |
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 1488 1/min |

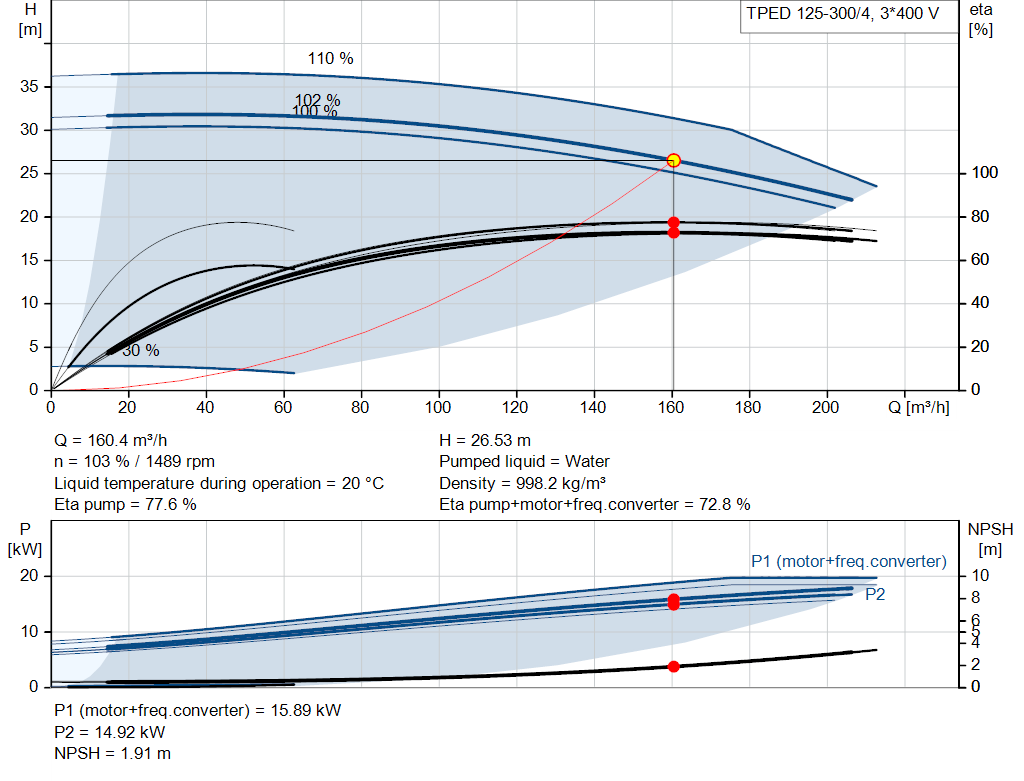

| Nennförderstrom: | 160.4 m³/h |
| Nennförderhöhe: | 26.53 m |
| Tatsächlicher Laufraddurchmesser: | 294 mm |
| Gleitringdichtung: | BAQE |
| GLRD Code: | BAQE |
| ISO Abnahmekl.: | ISO9906:2012 3B |
| Werkstoffe: | |
| Pumpengehäuse: | Grauguss |
| Pumpenmantel: | EN-GJL-250 |
| Pumpengehäuse: | ASTM class 35 |
| Laufradwerkstoff: | Grauguss |
| Laufrad: | EN-GJL-200 |
| Laufradwerkstoff gemäß ASTM: | ASTM class 30 |
| Installation: | |
| Umgebungstemperatur: | -20 .. 50 °C |
| Max. Betriebsdruck: | 16 bar |
| Max. Druck bei vorgegebener Temperatur: | 16 bar / 120 °C |
| Rohranschluss-Standard: | EN 1092-2 |
| Anschlusstyp: | DIN |
| Anschlussgröße: | DN 125 |
| Nenndruckstufe: | PN 16 |

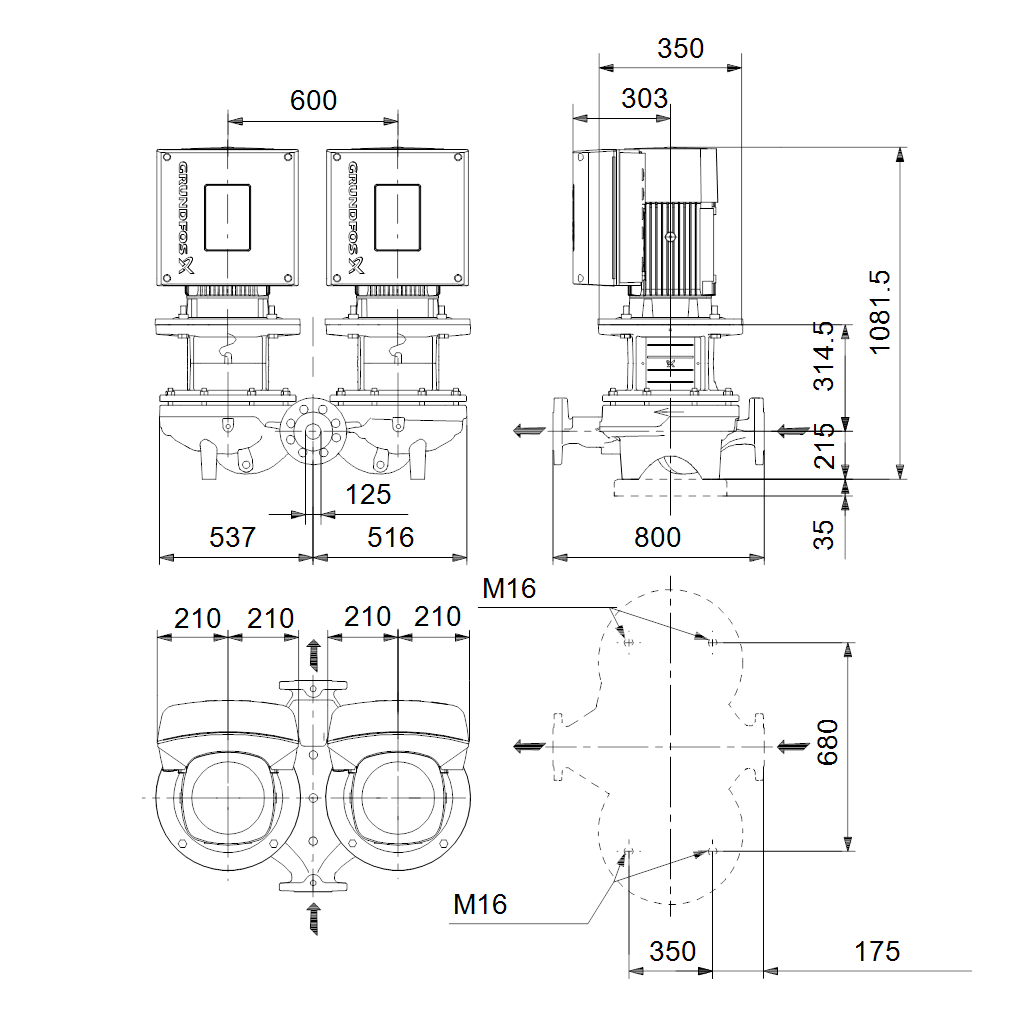

| Einbaulänge: | 800 mm |
| Grösse Motorflansch: | FF300 |

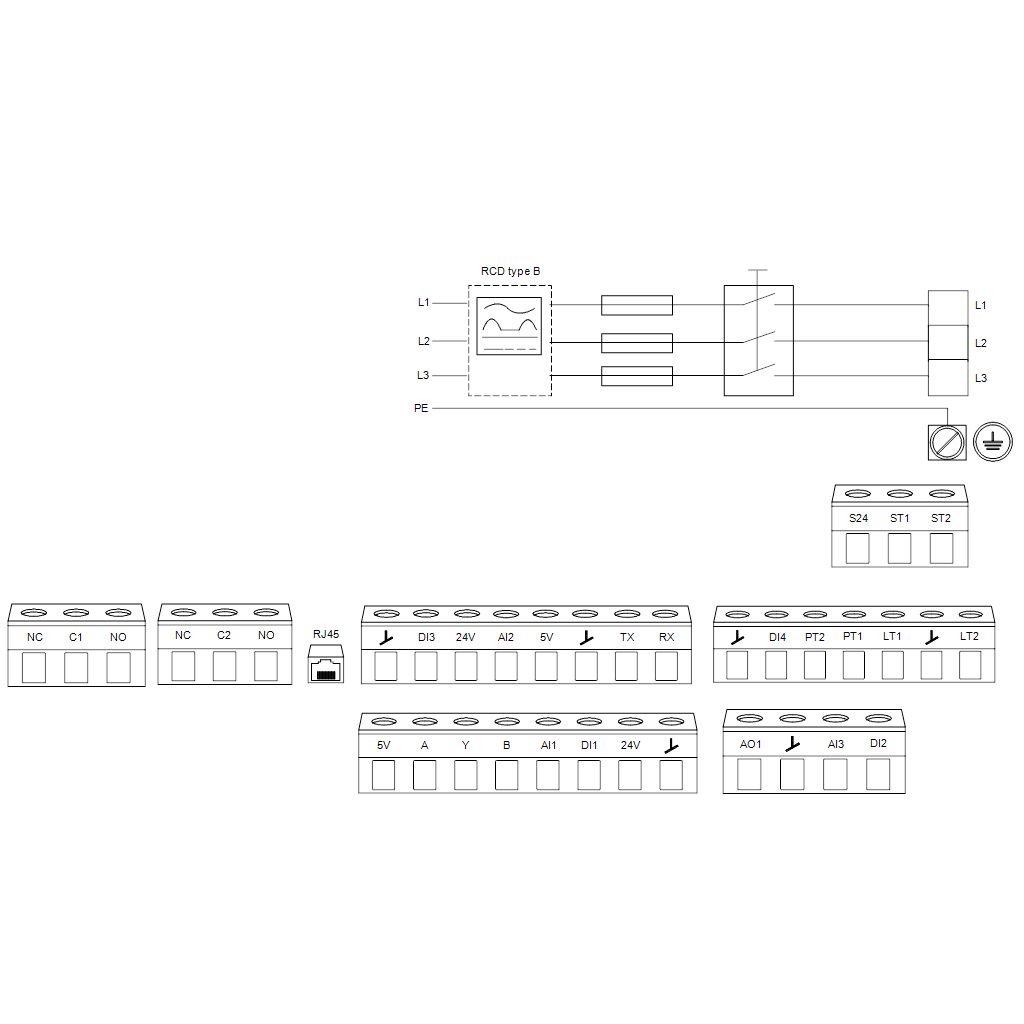

| Elektrische Daten: | |
| Bauart des Motors: | 180MF |

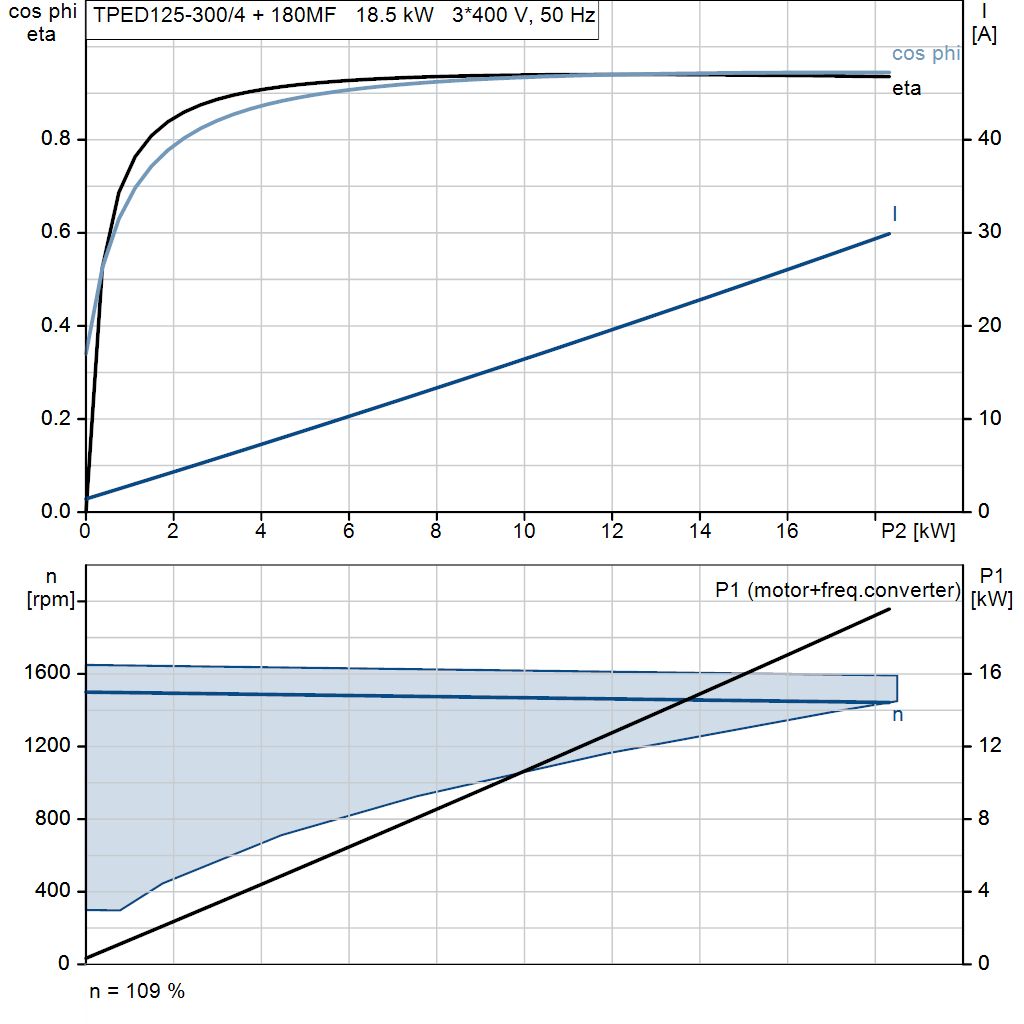

| Motorbemessungsleistung P2: | 18.5 kW |
| Netzfrequenz: | 50 Hz |
| Bemessungsspannung: | 3 x 380-480 V |
| Bemessungsstrom: | 33.2-26.9 A |
| Leistungsfaktor Cos phi: | 0.94-0.93 |
| Nenn-Drehzahl: | 180-2200 1/min |
| IE-Wirkungsgradklasse: | IE5 |
| Motorwirkungsgrad bei Vollast: | 93.2 % |
| Motorpole: | 4 |
| Schutzart (gemäß IEC 34-5): | IP55 |
| Wärmeklasse (IEC 85): | F |
| Motor - Produktnummer: | 92875536 |
| Sonstiges: | |
| Mindesteffizienzindex MEI ≥: | 0.70 |
| Nettogewicht: | 655 kg |
| Bruttogewicht: | 698 kg |
| Versandvol.: | 1.87 m³ |
Ersatzteile
| Part Number | Product Name |
|---|---|
| 98164277 | Spare, Plug vent |
| 99208807 | Spaltring (Ersatzteil) |
