Grundfos TPE 350-320/4 NC-A3-F-Y-DAQF-WW3 (93375385)
Produkt ID: 93375385
Anfrage Preis und Verfügbarkeit
Grundfos TPE 350-320/4 NC-A3-F-Y-DAQF-WW3 (93375385)
Grundfos TPE 350-320/4 NC-A3-F-Y-DAQF-WW3 (93375385)
Einstufige Spiralpumpe mit gegenüberliegenden Saug- und Druckstutzen in Inlinebauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Die Pumpe ist mit einer entlasteten O-Ring-Dichtung ausgerüstet. Die Gleitringdichtung entspri
| Art der Steuerung: | |
| VFD-Produktnummer: | 93260021 |
| Frequenzumrichtertyp: | CUE 3X380-500V IP55 RUG 90KW |
| Zulassung für Frequenzumrichter: | CE, CULUS, C-TICK |
| Fördermedium: | |
| Fördermedium: | Wasser |
| Medientemperaturbereich: | 0 .. 140 °C |
| Medientemp. bei Datenerfassung: | 20 °C |
| Dichte: | 998.2 kg/m³ |

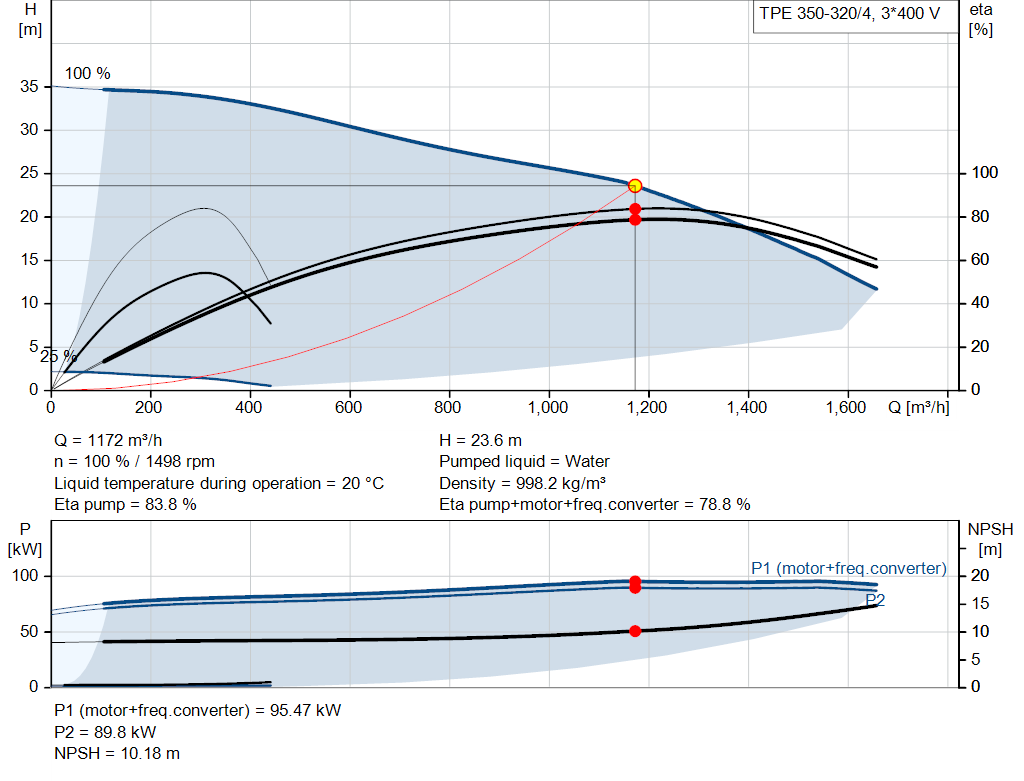

| Technische Daten: | |
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 1485 1/min |
| Nennförderstrom: | 1172 m³/h |
| Nennförderhöhe: | 23.6 m |
| Tatsächlicher Laufraddurchmesser: | 324 mm |
| Gleitringdichtung: | DAQF |
| GLRD Code: | DAQF |
| ISO Abnahmekl.: | ISO9906:2012 3B |
| Werkstoffe: | |
| Pumpengehäuse: | Kugelgraphit |
| Pumpenmantel: | EN-GJS-400-18-LT |
| Pumpengehäuse: | ASTM Grade 60-40-18 |
| Laufradwerkstoff: | Bronze |
| Laufrad: | CuSn10-C |

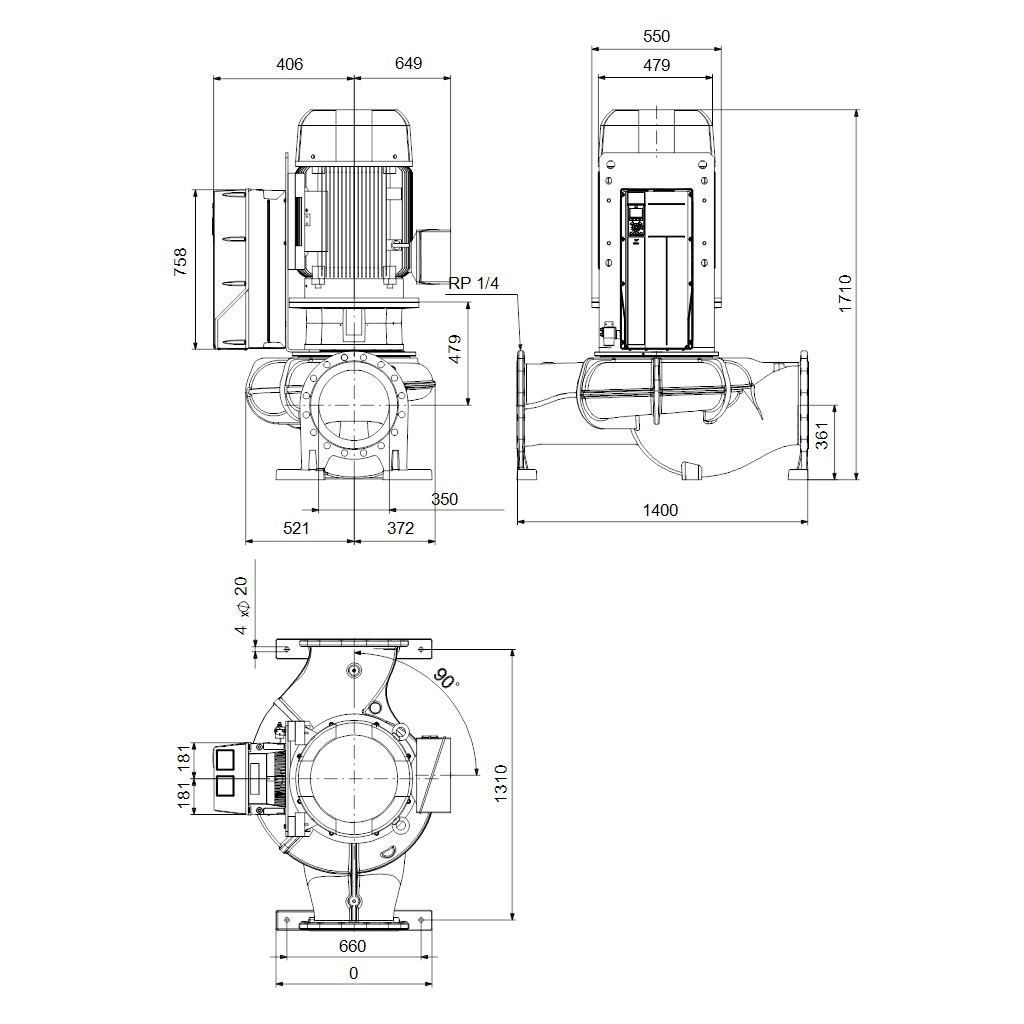

| Installation: | |
| Umgebungstemperatur: | -10 .. 50 °C |
| Max. Betriebsdruck: | 25 bar |
| Max. Druck bei vorgegebener Temperatur: | 25 bar / 140 °C |
| Rohranschluss-Standard: | EN 1092-2 |
| Anschlusstyp: | DIN |
| Anschlussgröße: | DN 350 |
| Nenndruckstufe: | PN 25 |
| Einbaulänge: | 1400 mm |
| Grösse Motorflansch: | FF500 |

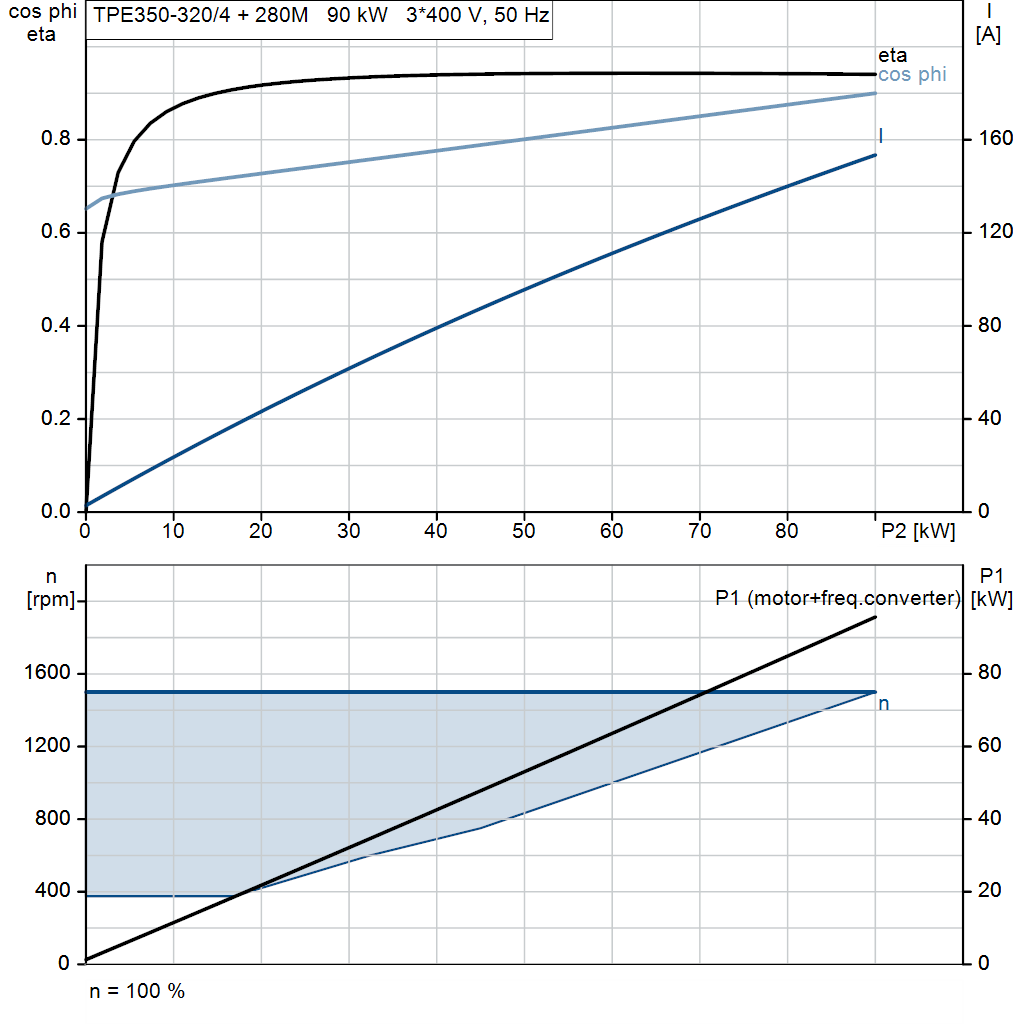

| Elektrische Daten: | |
| Bauart des Motors: | 280M |
| Motorbemessungsleistung P2: | 90 kW |
| Netzfrequenz: | 50 Hz |
| Bemessungsspannung: | 3 x 400 V |
| Bemessungsstrom: | 163 A |
| Leistungsfaktor Cos phi: | 0.97 |
| Nenn-Drehzahl: | 150-1500 1/min |
| IE-Wirkungsgradklasse: | IE5 |
| Motorwirkungsgrad bei Vollast: | 96.6 % |
| Motorpole: | 4 |
| Schutzart (gemäß IEC 34-5): | IP55 |
| Wärmeklasse (IEC 85): | F |
| Motor - Produktnummer: | 92669136 |
| Sonstiges: | |
| Mindesteffizienzindex MEI ≥: | 0.70 |
| Nettogewicht: | 1360 kg |
| Bruttogewicht: | 1490 kg |
| Versandvol.: | 3.62 m³ |
Ersatzteile
| Part Number | Product Name |
|---|---|
| 98164277 | Spare, Plug vent |
Anwendungen
- Klimatisierung von Gewerbeimmobilien — Intelligente Pumpen für den Einsatz in luft- oder wasserbasierten Klimaanlagen zur Steigerung des Komforts und Senkung der Lebenszykluskosten.
category
- Einstufige InlinepumpenEinstufige Trockenläuferpumpen in Inlinebauweise werden in der Regel in gewerblich genutzten Gebäuden für Heizungs- und Klimaanwendungen eingesetzt. Die Pumpen sind mit einem Normmotor und einer Gleitringdichtung ausgerüstet. Die Pumpe und der Motor sind über eine Kupplung miteinander verbunden. Dadurch sind sie weniger empfindlich gegenüber im Fördermedium enthaltenen Verunreinigungen.
