Grundfos TPE 350-280/4 NC-A3-F-Y-DAQF-VW3 (93375384)
Produkt ID: 93375384
Anfrage Preis und Verfügbarkeit
Grundfos TPE 350-280/4 NC-A3-F-Y-DAQF-VW3 (93375384)
Grundfos TPE 350-280/4 NC-A3-F-Y-DAQF-VW3 (93375384)
| Art der Steuerung: | |
| VFD-Produktnummer: | 93260020 |
| Frequenzumrichtertyp: | CUE 3X380-500V IP55 RUG 75KW |
| Zulassung für Frequenzumrichter: | CE, CULUS, C-TICK |
| Fördermedium: | |
| Fördermedium: | Wasser |
| Medientemperaturbereich: | 0 .. 140 °C |
| Medientemp. bei Datenerfassung: | 20 °C |
| Dichte: | 998.2 kg/m³ |

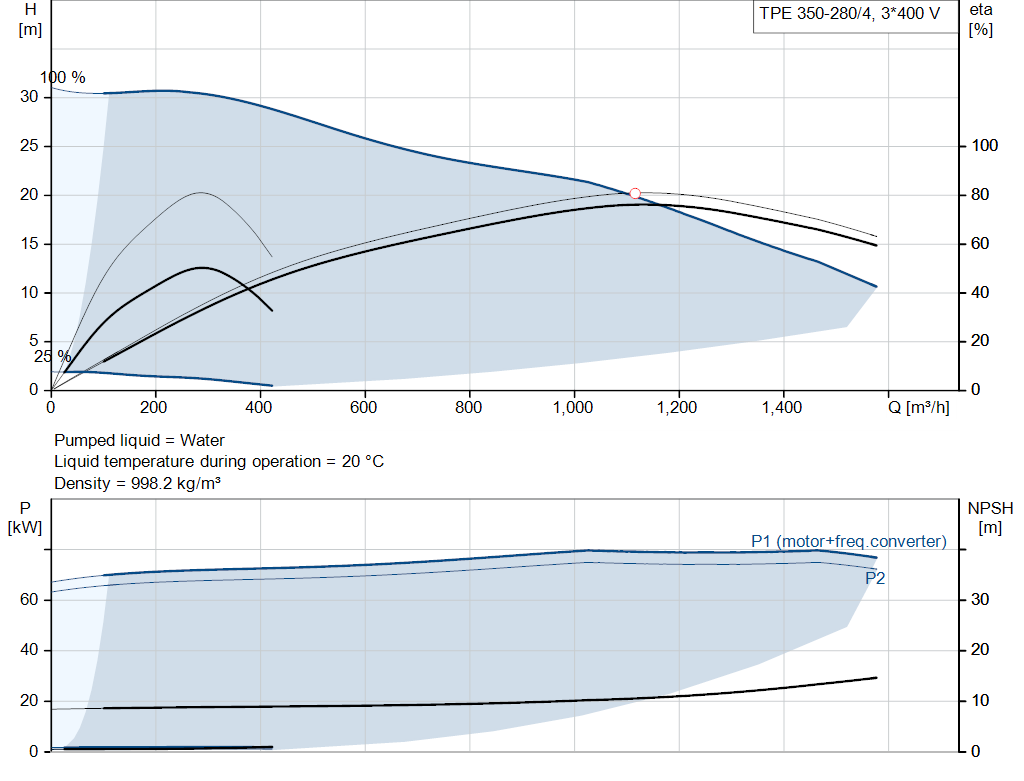

| Technische Daten: | |
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 1485 1/min |
| Nennförderstrom: | 1116 m³/h |
| Nennförderhöhe: | 20.2 m |
| Tatsächlicher Laufraddurchmesser: | 308 mm |
| Gleitringdichtung: | DAQF |
| GLRD Code: | DAQF |
| ISO Abnahmekl.: | ISO9906:2012 3B |
| Werkstoffe: | |
| Pumpengehäuse: | Kugelgraphit |
| Pumpenmantel: | EN-GJS-400-18-LT |
| Pumpengehäuse: | ASTM Grade 60-40-18 |
| Laufradwerkstoff: | Bronze |
| Laufrad: | CuSn10-C |

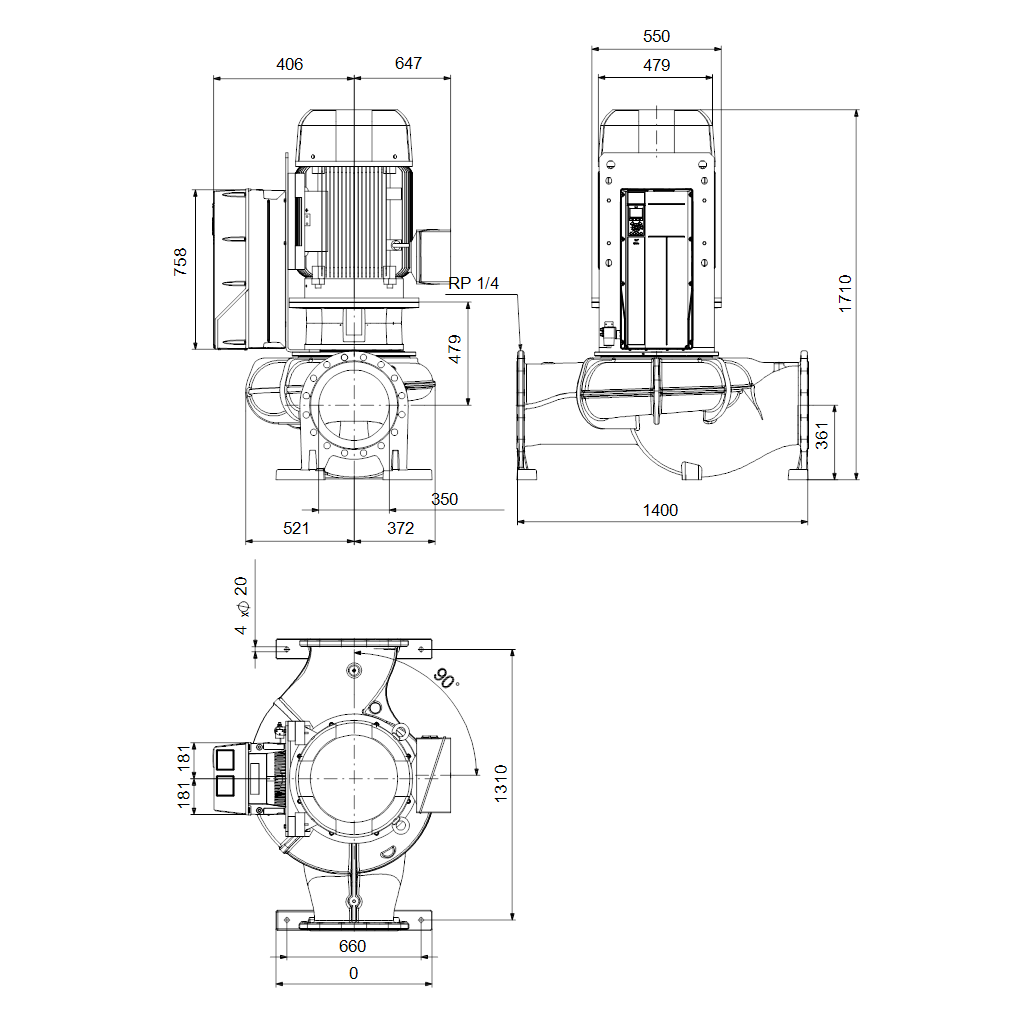

| Installation: | |
| Umgebungstemperatur: | -10 .. 50 °C |
| Max. Betriebsdruck: | 25 bar |
| Max. Druck bei vorgegebener Temperatur: | 25 bar / 140 °C |
| Rohranschluss-Standard: | EN 1092-2 |
| Anschlusstyp: | DIN |
| Anschlussgröße: | DN 350 |
| Nenndruckstufe: | PN 25 |
| Einbaulänge: | 1400 mm |
| Grösse Motorflansch: | FF500 |

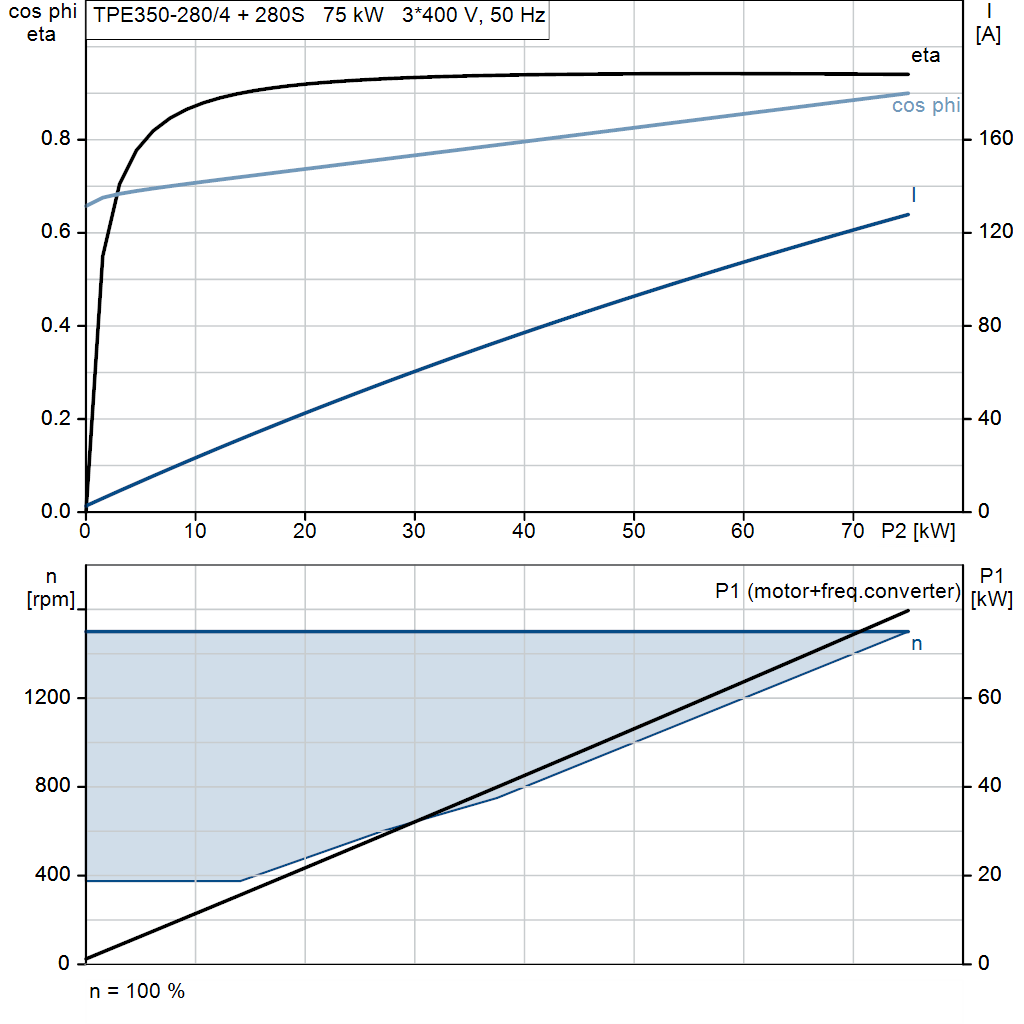

| Elektrische Daten: | |
| Bauart des Motors: | 280S |
| Motorbemessungsleistung P2: | 75 kW |
| Netzfrequenz: | 50 Hz |
| Bemessungsspannung: | 3 x 400 V |
| Bemessungsstrom: | 134 A |
| Leistungsfaktor Cos phi: | 0.97 |
| Nenn-Drehzahl: | 150-1500 1/min |
| IE-Wirkungsgradklasse: | IE5 |
| Motorwirkungsgrad bei Vollast: | 96.5 % |
| Motorpole: | 4 |
| Schutzart (gemäß IEC 34-5): | IP55 |
| Wärmeklasse (IEC 85): | F |
| Motor - Produktnummer: | 92669135 |
| Sonstiges: | |
| Mindesteffizienzindex MEI ≥: | 0.70 |
| Nettogewicht: | 1320 kg |
| Bruttogewicht: | 1450 kg |
| Versandvol.: | 3.62 m³ |
Ersatzteile
| Part Number | Product Name |
|---|---|
| 98164277 | Spare, Plug vent |
Anwendungen
- Klimatisierung von Gewerbeimmobilien — Intelligente Pumpen für den Einsatz in luft- oder wasserbasierten Klimaanlagen zur Steigerung des Komforts und Senkung der Lebenszykluskosten.
category
- Einstufige InlinepumpenEinstufige Trockenläuferpumpen in Inlinebauweise werden in der Regel in gewerblich genutzten Gebäuden für Heizungs- und Klimaanwendungen eingesetzt. Die Pumpen sind mit einem Normmotor und einer Gleitringdichtung ausgerüstet. Die Pumpe und der Motor sind über eine Kupplung miteinander verbunden. Dadurch sind sie weniger empfindlich gegenüber im Fördermedium enthaltenen Verunreinigungen.
