Grundfos TP 100-480/2 A-F-B-BQQE-RW1 (96108976)
Produkt ID: 96108976
Anfrage Preis und Verfügbarkeit
Grundfos TP 100-480/2 A-F-B-BQQE-RW1 (96108976)
Grundfos TP 100-480/2 A-F-B-BQQE-RW1 (96108976)
| Art der Steuerung: | |
| Frequency converter: | ohne |
| Fördermedium: | |
| Fördermedium: | Wasser |
| Medientemperaturbereich: | -25 .. 120 °C |
| Medientemp. bei Datenerfassung: | 20 °C |
| Dichte: | 998.2 kg/m³ |
| Technische Daten: | |

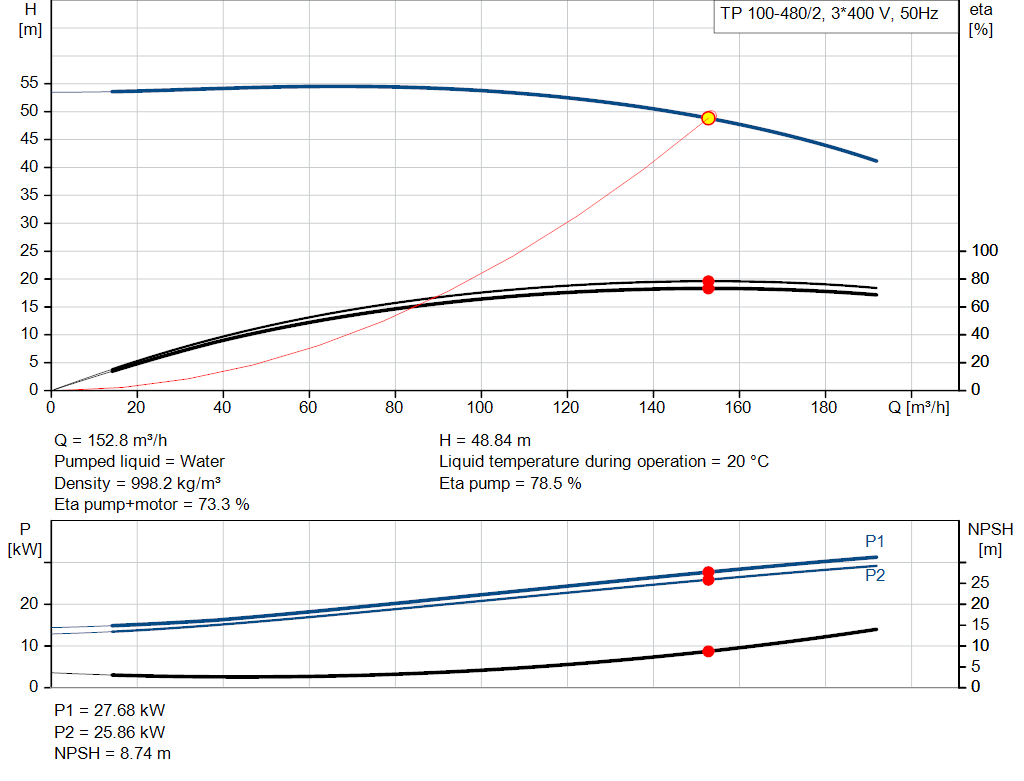

| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 2974 1/min |
| Nennförderstrom: | 153.4 m³/h |
| Nennförderhöhe: | 49.26 m |
| Tatsächlicher Laufraddurchmesser: | 198 mm |
| Gleitringdichtung: | BQQE |
| GLRD Code: | BQQE |
| ISO Abnahmekl.: | ISO9906:2012 3B |
| Werkstoffe: | |
| Pumpengehäuse: | Grauguss |
| Pumpenmantel: | EN-GJL-250 |
| Pumpengehäuse: | ASTM class 35 |
| Laufradwerkstoff: | Bronze |
| Laufrad: | CuSn10-C |
| Installation: | |
| Umgebungstemperatur: | -20 .. 55 °C |
| Max. Betriebsdruck: | 16 bar |
| Max. Druck bei vorgegebener Temperatur: | 16 bar / 120 °C |
| Rohranschluss-Standard: | EN 1092-2 |
| Anschlusstyp: | DIN |
| Anschlussgröße: | DN 100 |
| Nenndruckstufe: | PN 16 |

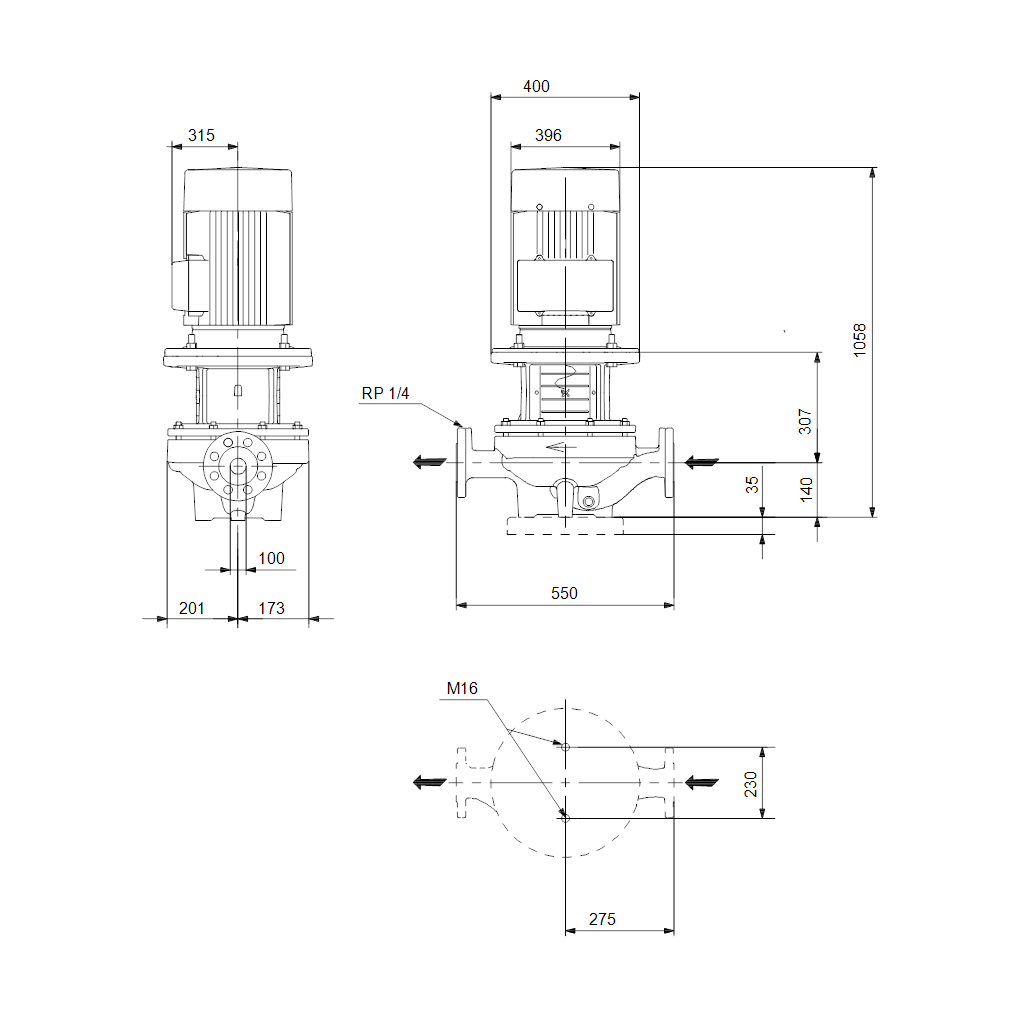

| Einbaulänge: | 550 mm |
| Grösse Motorflansch: | FF350 |
| Elektrische Daten: | |
| Bauart des Motors: | INNOMOTICS |
| Motorbemessungsleistung P2: | 30 kW |
| Netzfrequenz: | 50 Hz |
| Bemessungsspannung: | 3 x 220-240D/380-420Y V |
| Bemessungsstrom: | 93/53 A |
| Anlaufstrom: | 700 % |
| Leistungsfaktor Cos phi: | 0.87 |
| Nenn-Drehzahl: | 2955 1/min |
| Wirkungsgrad: | IE3 93,3% |
| IE-Wirkungsgradklasse: | IE3 |
| Motorwirkungsgrad bei Vollast: | 93.3 % |
| Motorwirkungsgrad bei 3/4-Last: | 93.5 % |
| Motorwirkungsgrad bei halber Last: | 92.9 % |
| Motorpole: | 2 |
| Schutzart (gemäß IEC 34-5): | IP55 |
| Wärmeklasse (IEC 85): | F |
| Motor - Produktnummer: | 83U05232 |
| Sonstiges: | |
| Mindesteffizienzindex MEI ≥: | 0.66 |
| Nettogewicht: | 355 kg |
| Bruttogewicht: | 384 kg |
| Versandvol.: | 0.771 m³ |
Ersatzteile
| Part Number | Product Name |
|---|---|
| 96039361 | Kit, Stub shaft |
Anwendungen
- Klimatisierung von Gewerbeimmobilien — Intelligente Pumpen für den Einsatz in luft- oder wasserbasierten Klimaanlagen zur Steigerung des Komforts und Senkung der Lebenszykluskosten.
category
- Einstufige InlinepumpenEinstufige Trockenläuferpumpen in Inlinebauweise werden in der Regel in gewerblich genutzten Gebäuden für Heizungs- und Klimaanwendungen eingesetzt. Die Pumpen sind mit einem Normmotor und einer Gleitringdichtung ausgerüstet. Die Pumpe und der Motor sind über eine Kupplung miteinander verbunden. Dadurch sind sie weniger empfindlich gegenüber im Fördermedium enthaltenen Verunreinigungen.
