Grundfos SE1.80.100.55.A.Ex.4.50B.B (92871080)
Produkt ID: 92871080
Anfrage Preis und Verfügbarkeit
Grundfos SE1.80.100.55.A.Ex.4.50B.B (92871080)
Grundfos SE1.80.100.55.A.Ex.4.50B.B (92871080)
Nicht selbsansaugende, einstufige Tauchmotorpumpe zur Förderung von Abwasser, Brauchwasser und unbehandeltem Rohabwasser. Die Pumpe ist sowohl für den Aussetzbetrieb als auch für den Dauerbetrieb geeignet. Dank wartungsfreiem Kühlsystem, dass ohne Kühlflüssigkeit auskommt, für Nassaufstellung und Trockenaufstellung gleichermaßen geeignet. Mit S-tube®-Laufrad mit einem freien Kugeldurchgang von 80 mm. Für Abwasser mit einem Trockensubstanzgehalt von bis zu 3 %. Mit servicefreundlichem Edelstahlspannband zur schnellen Trennung von Motor und Hydraulik. Kein Sonderwerkzeug erforderlich.
| Art der Steuerung: | |
| Feuchtigkeitssensor: | mit Feuchtigkeitssensor |
| Wasser-im-Öl-Sensor: | mit Leckagesensor |
| Temperatursensor: | N |
| Fördermedium: | |
| Medientemperaturbereich: | 10 .. 40 °C |
| Medientemperatur während des Betriebs: | 20 °C |
| Dichte: | 998.2 kg/m³ |
| Technische Daten: | |

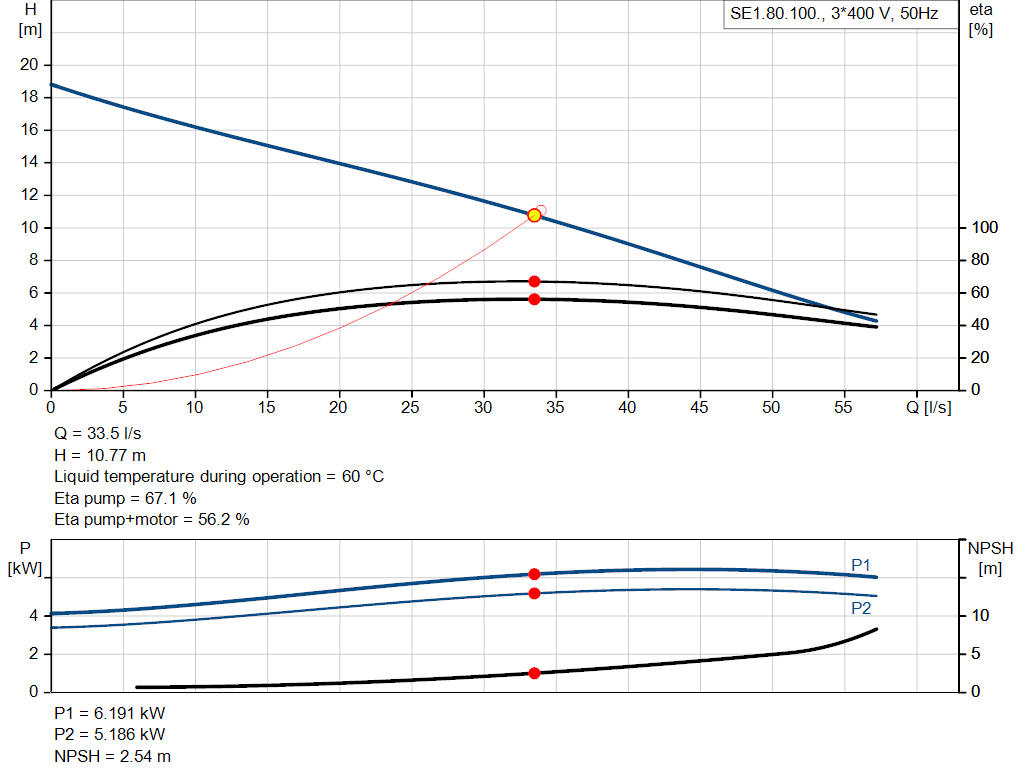

| Nennförderstrom: | 33.9 l/s |
| Maximaler Förderstrom: | 57.2 l/s |
| Nennförderhöhe: | 11.08 m |
| Laufradtyp: | S-TUBE |
| Maximale Partikelgröße: | 80 mm |
| Max. hydraulische Effizienz: | 72 % |
| Zulassungen: | EN12050-1 |
| ISO Abnahmekl.: | ISO9906:2012 3B2 |
| Werkstoffe: | |
| Pumpengehäuse: | Grauguss |
| Pumpenmantel: | EN 1561 EN-GJL-250 |
| Laufradwerkstoff: | Grauguss |
| Laufrad: | EN 1561 EN-GJL-250 |
| GLRD: | SiC/SiC |
| Secondary shaft seal: | CER/CARNBR |
| Installation: | |
| Umgebungstemperatur: | 0 .. 40 °C |
| Max. Betriebsdruck: | 6 bar |
| Anschlusstyp Eintritt: | DIN |
| Anschlusstyp Austritt: | DIN |
| Größe des Sauganschlusses: | DN 100 |
| Größe des Druckanschlusses: | DN 100 |
| Pressure rating for outlet connection: | PN 10 |
| Maximum installation depth: | 7 m |
| Trocken-/Nassaufstellung: | DRY/SUBMERGED |
| Auto coupling: | 96090994 |
| Elektrische Daten: | |
| Leistungsaufnahme P1: | 6.5 kW |
| Rated power - P2: | 5.5 kW |
| Netzfrequenz: | 50 Hz |
| Bemessungsspannung: | 3 x 400-415 V |
| Spannungstoleranz: | +10/-10 % |
| Max Starts pro Stunde: | 20 |
| Nennstrom: | 12.8 A |
| Nennstrom bei 3/4 Ladung: | 10.5 A |
| Nennstrom bei 1/2 Ladung: | 9 A |
| Anlaufstrom: | 83 A |
| Strom bei Leerlauf: | 7.9 A |
| Cos phi - Leistungsfaktor: | 0.74 |
| Cos phi bei Nulllast: | 0.1 |
| Cos phi bei 3/4 Last: | 0.65 |
| Cos phi bei 1/2 Last: | 0.52 |
| Bemessungsdrehzahl: | 1455 1/min |
| Anlaufmoment: | 98 Nm |
| Kippmoment des Motors: | 122 Nm |
| Moment of Inertia: | 0.1721 kg m² |
| Motorwirkungsgrad bei Vollast: | 83.9 % |
| Motorwirkungsgrad bei 3/4 Last: | 83.3 % |
| Motorwirkungsgrad bei halber Last: | 81 % |
| Motorpole: | 4 |

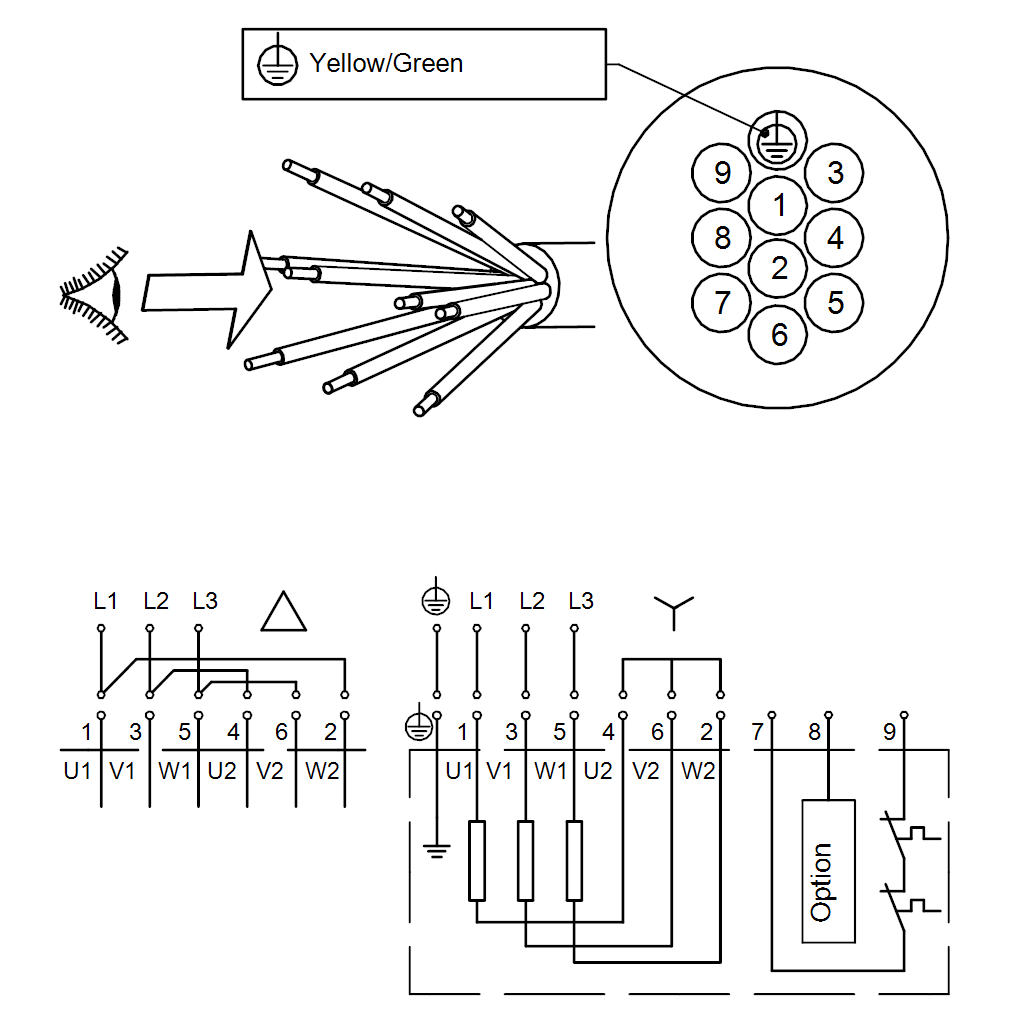

| Einschaltart: | Star-delta (YD) |
| Schutzart (gemäß IEC 34-5): | IP68 |
| Isolationsklasse (IEC 85): | F |
| Explosionsgeschützt: | Ja |
| Ex-Schutz Standard: | Ex db eb h mb IIB T3,T4 Gb |
| Motorschutz: | Thermoschalter (Bi-Metall) |
| Thermal protection: | Internal |
| Power cable type: | Lyniflex |
| Length of power cable: | 10 m |
| Netzstecker: | Ohne Stecker |
| Sonstiges: | |
| Nettogewicht: | 174 kg |
| Bruttogewicht: | 195 kg |
Ersatzteile
| Part Number | Product Name |
|---|---|
| 96102369 | O-Ringe (Reparatursatz) |
| 96102482 | Spare, Cable |
| 96575027 | SmartSeal (Ersatzteil) |
| 96575028 | SmartSeal (Ersatzteil) |
| 96690704 | Kugellager (Reparatursatz) |
Anwendungen
- Abwasser in Gewerbeimmobilien — Äußerst zuverlässige und effiziente Abwasserpumpen und Hebeanlagen für den Abwassertransport in gewerblich genutzten Gebäuden.
- Abwassertransport in kommunalen Klärwerken — Optimale Lösungen für den kontinuierlichen Abwassertransport durch eine bessere Anlagengestaltung einschließlich der Abwasserpumpstationen und Kanalisation. Der Einsatz der numerischen Strömungsmechanik hilft hydraulische Probleme im Voraus zu erkennen sowie lange Ausfallzeiten zu vermeiden.
- Hochwasserschutz — Grundfos liefert komplette Pumpensysteme für den Hochwasserschutz von Städten, ländlichen Gemeinden und der Infrastruktur. Unsere innovativen Lösungen sind - wie für den Einsatz in Schleusen und Hochwasserpumpstationen erforderlich - für hohe Förderströme bei gleichzeitig geringer Förderhöhe ausgelegt.
- Industrielle Abwasserbehandlung — Grundfos bietet Lösungen, die einen Mehrwert für jeden Schritt der Abwasseraufbereitung bieten, der für eine sichere Einleitung oder die Wiederverwendung von Wasser in Ihrer Anlage erforderlich ist.
- Kommunale Abwasseraufbereitung — Ein Komplettanbieter wie Grundfos sorgt mit seinen Produkten dafür, dass die Prozesse in der mechanischen, biologischen und chemischen Klärstufe optimal ablaufen.
