Grundfos AFG.22.230 .26.Ex.5.1A.A (96696181)
Produkt ID: 96696181
Anfrage Preis und Verfügbarkeit
Grundfos AFG.22.230 .26.Ex.5.1A.A (96696181)
Horizontale, überflutbare Strömungsbeschleuniger für das Umrühren großer Abwassermengen in der biologischen Aufbereitungsstufe von Klärwerken, um im Abwasser enthaltene Feststoffe in Schwebe zu halten.
Die Käfigläufer-Asynchronmotoren mit einer Leistung von 0,75 bis 7,5 kW sind gegen Überlast durch drei in den Motorwicklungen angeordneten Thermistoren (PTC-Kaltleiter) geschützt.
Um das Eindringen von Flüssigkeit zu verhindern, sind die Strömungsbeschleuniger je nach Baugröße mit zwei radialen Lippendichtungen und einer Gleitringdichtung mit der Dichtflächenpaarung Siliziumkarbid/Siliziumkarbid oder Hartmetall/Hartmetall ausgerüstet.
Ein im ölgefüllten Getriebe angeordneter Leckagesensor überwacht, ob Flüssigkeit in das Getriebegehäuse eindringt.
| Technische Daten: | |
| Schub-Leistungsverhältnis: | 0.711 |
| Axialkraft: | 1565 N |
| Nennförderstrom: | 1800 l/s |
| Hauptströmungsgeschwindigkeit: | 0.43 m/s |
| Propellerdrehzahl: | 26 1/min |
| Drehmoment: | 37.140 |

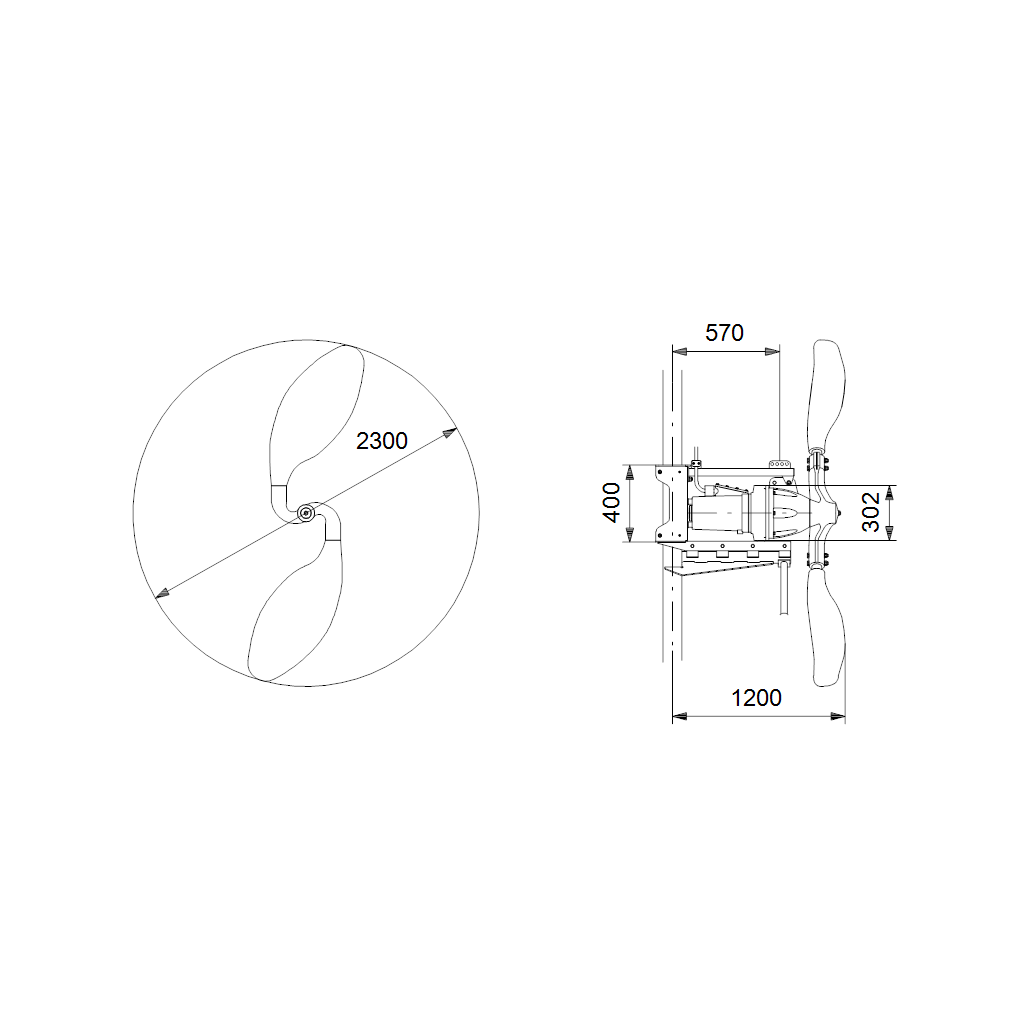

| Propellerdurchmesser: | 2300 mm |
| Anzahl der Propellerflügel: | 2 |
| Max. Winkel des Propellerblatts: | 24 Grad |
| Gleitringdichtung: | 2 RADIAL LIP SEALS |
| Testing standard: | ISO 21630 |
| Werkstoffe: | |
| Motor: | AISI EN-GJL-250 |
| Propeller: | EPOXIDBESCHICHTETES GRAUGUSS |
| Nabe: | AISI EN-GJL-400-15 |
| Lackstärke: | 450 micrometre |
| Installation: | |
| Maximum installation depth: | 20 m |
| Passend für Führungsrohr: | 100/100 mm |
| Fördermedium: | |
| Medientemperaturbereich: | 5 .. 40 °C |

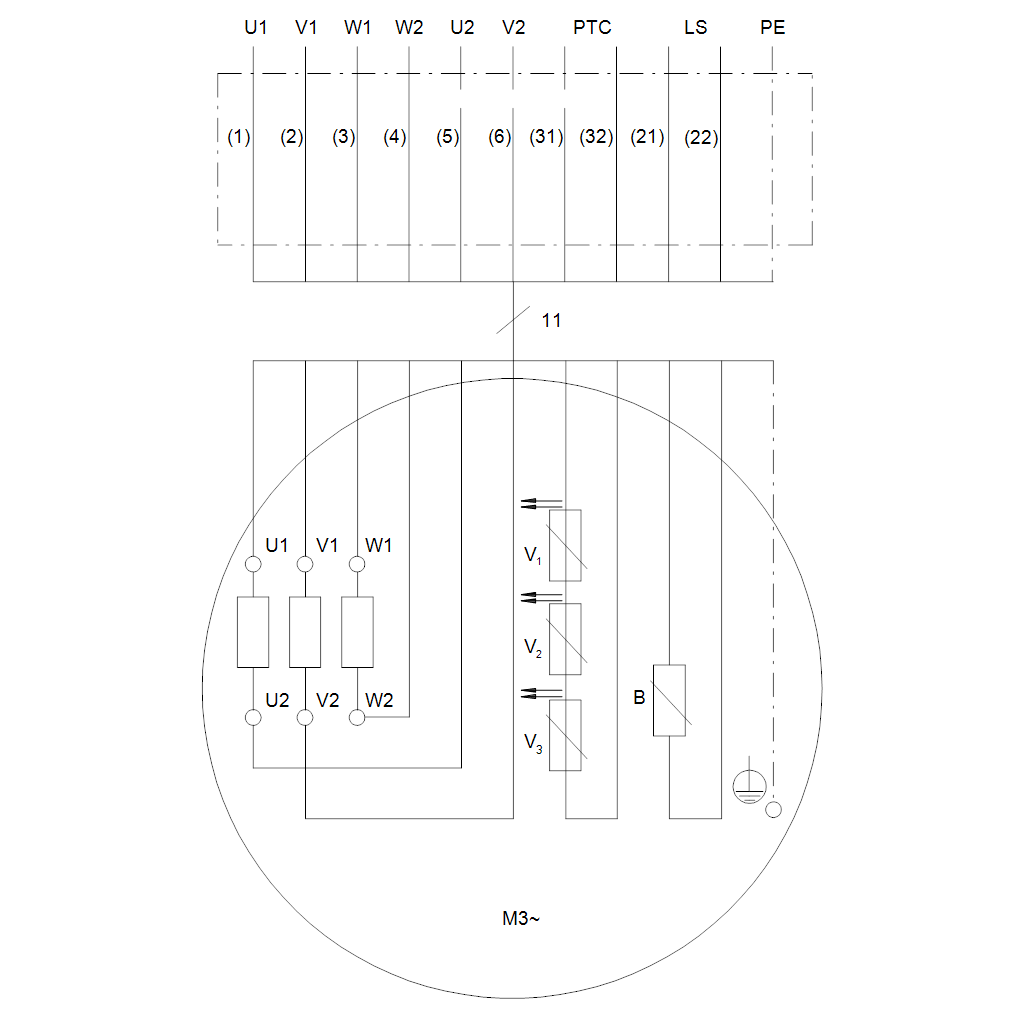

| Elektrische Daten: | |
| Leistungsaufnahme P1: | 2.9 kW |
| Aktuelle Leistungsaufnahme: | 2.2 kW |
| Rated power - P2: | 2.2 kW |
| Netzfrequenz: | 50 Hz |
| Bemessungsspannung: | 3 x 400 V |
| Spannungstoleranz: | +5/-5 % |
| Max Starts pro Stunde: | 20 |
| Bemessungsstrom: | 7.7 A |
| Anlaufstrom: | 44.4 A |
| Cos phi - Leistungsfaktor: | 0.54 |
| Cos phi bei 3/4 Last: | 0.44 |
| Cos phi bei 1/2 Last: | 0.35 |
| Bemessungsdrehzahl: | 26 1/min |
| Motorwirkungsgrad bei Vollast: | 76.5 % |
| Motorwirkungsgrad bei 3/4 Last: | 73 % |
| Motorwirkungsgrad bei halber Last: | 69 % |
| Motorpole: | 6 |
| Einschaltart: | Stern/Dreieck |
| Schutzart (gemäß IEC 34-5): | IP68 |
| Isolationsklasse (IEC 85): | F |
| Explosionsgeschützt: | Ja |
| Ex-description: | eb h ib IIC T3 Gb |
| Motorschutz: | Thermistor (PTC) |
| Power cable type: | S1BN8-F 11G1.5 |
| Length of power cable: | 25 m |
| Netzstecker: | Ohne Stecker |
| Art der Steuerung: | |
| Feuchtigkeitssensor: | ohne Feuchtigkeitssensor |
| Wasser-im-Öl-Sensor: | mit Leckagesensor |
| Sonstiges: | |
| Nettogewicht: | 183 kg |
