Grundfos NK 32-200/184 AA2F2AESBQQEEW3 (98986349)
Produkt ID: 98986349
Anfrage Preis und Verfügbarkeit
Grundfos NK 32-200/184 AA2F2AESBQQEEW3 (98986349)
Grundfos NK 32-200/184 AA2F2AESBQQEEW3 (98986349)
Normalsaugende, einstufige Kreiselpumpe nach ISO 5199 mit Abmessungen und Bemessungsleistung nach EN 733. Die Pumpe ist mit Flanschen PN 16 ausgerüstet. Die Abmessungen entsprechen der EN 1092-2. Die Pumpe verfügt über einen axialen Saugstutzen, einen radialen Druckstutzen und eine horizontale Welle. Die Pumpen sind in Prozessbauweise ausgeführt, so dass die Kupplung, der Lagerträger und das Laufrad ausgebaut werden können, ohne den Motor, das Pumpengehäuse
| Art der Steuerung: | |
| Frequency converter: | ohne |
| Drucksensor: | nein |
| Fördermedium: | |
| Fördermedium: | Wasser |
| Medientemperaturbereich: | -25 .. 120 °C |
| Medientemp. bei Datenerfassung: | 20 °C |
| Dichte: | 998.2 kg/m³ |

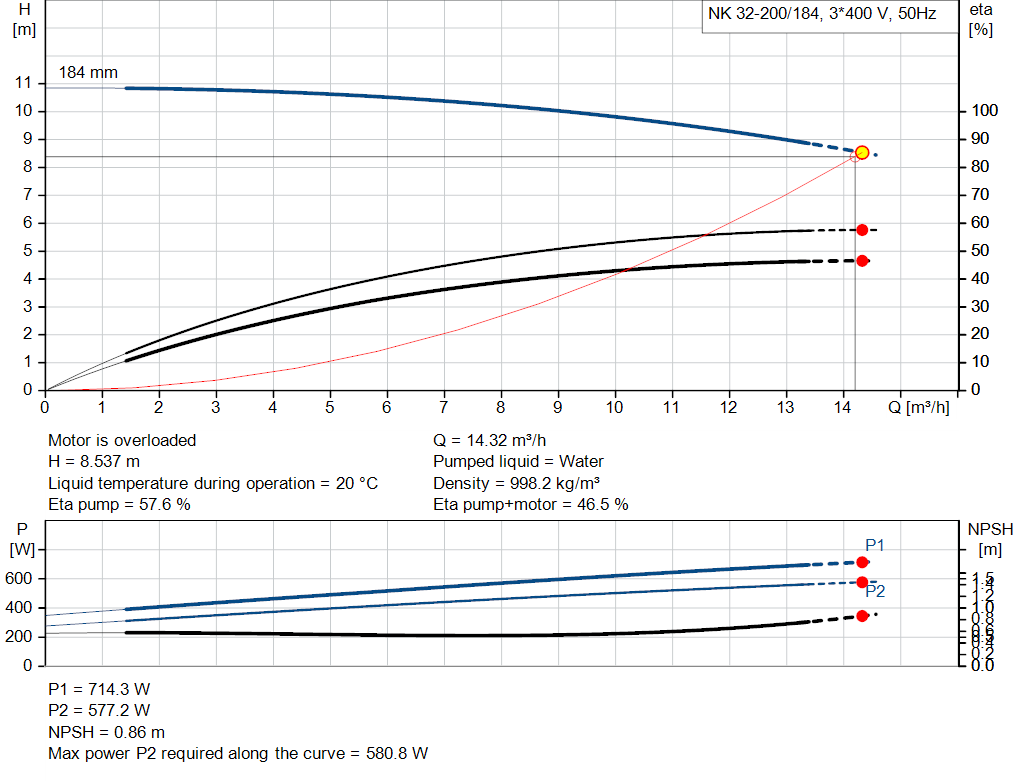

| Technische Daten: | |
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 1440 1/min |
| Nennförderstrom: | 14.2 m³/h |
| Pumpe mit Motor: | Ja |
| Nennförderhöhe: | 8.383 m |
| Tatsächlicher Laufraddurchmesser: | 184 mm |
| Laufrad-Nenndurchmesser: | 200 |
| Gleitringdichtung: | BQQE |
| GLRD Code: | BQQE |
| Gleitringdichtung: | Single |
| ISO Abnahmekl.: | ISO9906:2012 3B2 |
| Lagerbauweise: | Standardausführung |
| Werkstoffe: | |
| Pumpengehäuse: | Grauguss |
| Pumpenmantel: | EN-GJL-250 |
| Pumpengehäuse: | ASTM class 35 |
| Tragring: | Messing |
| CuZn34Mn3AI2Fe1-C | |
| Laufradwerkstoff: | Grauguss |
| Laufrad: | EN-GJL-200 |
| Laufradwerkstoff gemäß ASTM: | ASTM class 30 |
| Interne Beschichtung des Pumpengehäuses: | CED-Beschichtung |
| Welle: | Stainless steel |
| EN 1.4301 | |
| AISI 304 | |
| Installation: | |
| Maximale Umgebungstemperatur: | 55 °C |
| Max. Betriebsdruck: | 16 bar |
| Rohranschluss-Standard: | EN 1092-2 |
| Anschlusstyp Eintritt: | DIN |
| Anschlusstyp Austritt: | DIN |
| Größe des Saugstutzens: | DN 50 |
| Größe des Druckanschlusses: | DN 32 |
| Nenndruckstufe: | PN 16 |
| Kupplungstyp: | Flexible w/spacer |
| Grundrahmen-Konstruktion: | EN/ISO |
| Code für Grundrahmen: | 4 |
| Verpressen (ja/nein): | N |
| Elektrische Daten: | |
| Bauart des Motors: | INNOMOTICS |
| Motorbemessungsleistung P2: | 0.55 kW |
| Netzfrequenz: | 50 Hz |

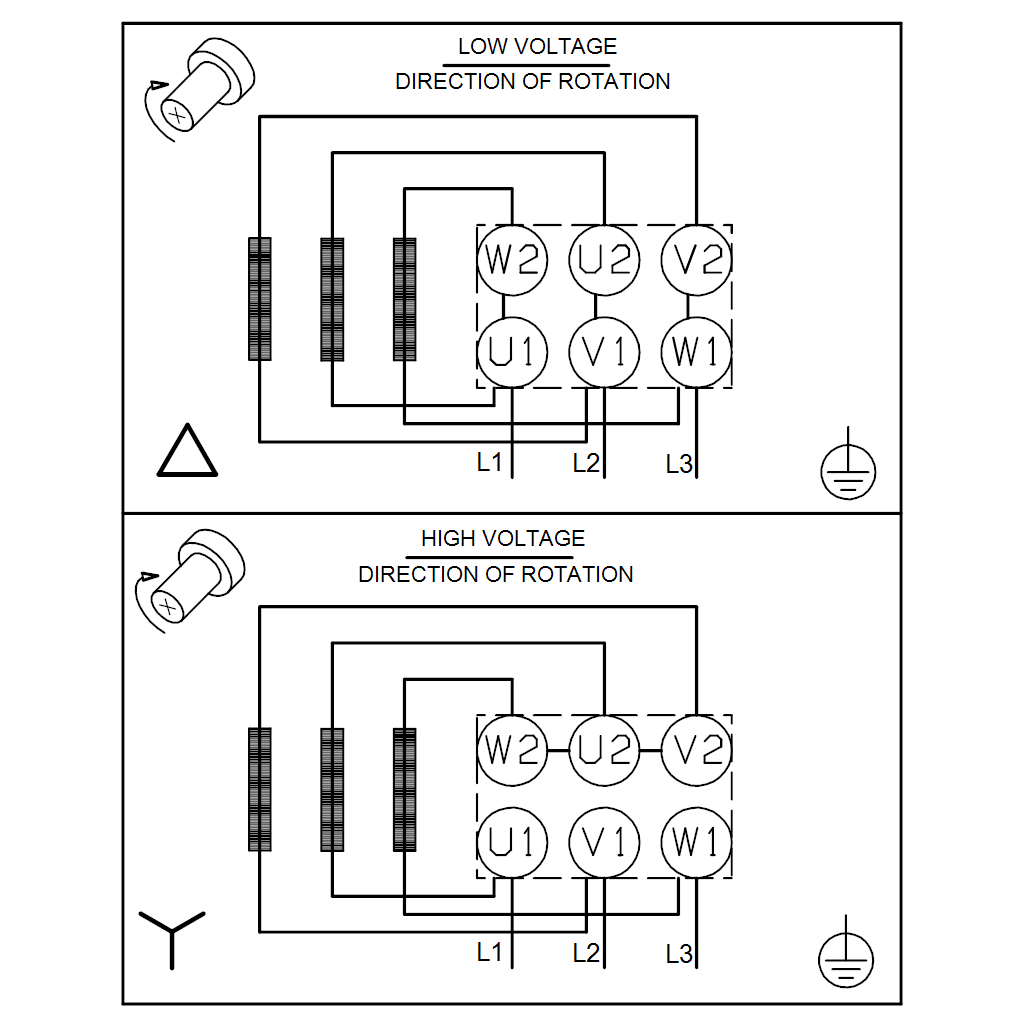

| Bemessungsspannung: | 3 x 220-240D/380-420Y V |
| Bemessungsstrom: | 2.2/1.26 A |
| Anlaufstrom: | 590 % |
| Leistungsfaktor Cos phi: | 0.78 |
| Nenn-Drehzahl: | 1440 1/min |
| Wirkungsgrad: | IE3 80,8% |
| IE-Wirkungsgradklasse: | IE3 |
| Motorwirkungsgrad bei Vollast: | 80.8 % |
| Motorwirkungsgrad bei 3/4-Last: | 81.1 % |
| Motorwirkungsgrad bei halber Last: | 79.3 % |
| Motorpole: | 4 |
| Schutzart (gemäß IEC 34-5): | IP55 |
| Wärmeklasse (IEC 85): | F |
| Motor - Produktnummer: | 99901328 |
| Lagerisolierung-Typ N-Ende: | N |
| Sonstiges: | |
| Mindesteffizienzindex MEI ≥: | 0.69 |
| Nettogewicht: | 110 kg |
| Bruttogewicht: | 124 kg |
| Versandvol.: | 0.306 m³ |
| Sprache auf Pumpen-Typenschild: | Brtitisches Englisch |
Ersatzteile
| Part Number | Product Name |
|---|---|
| 96039654 | Welle (Reparatursatz) |
| 96579598 | Kugellager (Reparatursatz) |
| 96810099 | Spaltring (Ersatzteil) |
| 96810102 | Spaltring (Ersatzteil) |
| 96939128 | Mutternsatz |
Anwendungen
- Heizung für Gewerbeimmobilien — Energieeffiziente Heizungsumwälzpumpen für gewerblich genutzte Gebäude, mit denen die Stromkosten erheblich gesenkt und der Komfort gesteigert werden können.
category
- NormpumpenEinstufige Normpumpen sind bestens für groß angelegte Industrieanwendungen geeignet. Wie bei allen Normpumpen sind der Saug- und Druckstutzen in einem Winkel von 90° angeordnet. Dabei strömt das Fördermedium auf direktem Weg zum Laufrad. Dank der Bauform, bei der die Pumpe und der Motor über eine Kupplung miteinander verbunden sind, werden Wartungs- und Reparaturarbeiten erleichtert.
