Grundfos NK 150-315/338 AA2F1AESBQQE2W4 (98598195)
Produkt ID: 98598195
Anfrage Preis und Verfügbarkeit
Grundfos NK 150-315/338 AA2F1AESBQQE2W4 (98598195)
Grundfos NK 150-315/338 AA2F1AESBQQE2W4 (98598195)
| Art der Steuerung: | |
| Frequency converter: | ohne |
| Drucksensor: | nein |
| Fördermedium: | |
| Fördermedium: | Wasser |
| Medientemperaturbereich: | -25 .. 120 °C |
| Medientemp. bei Datenerfassung: | 20 °C |
| Dichte: | 998.2 kg/m³ |
| Technische Daten: | |

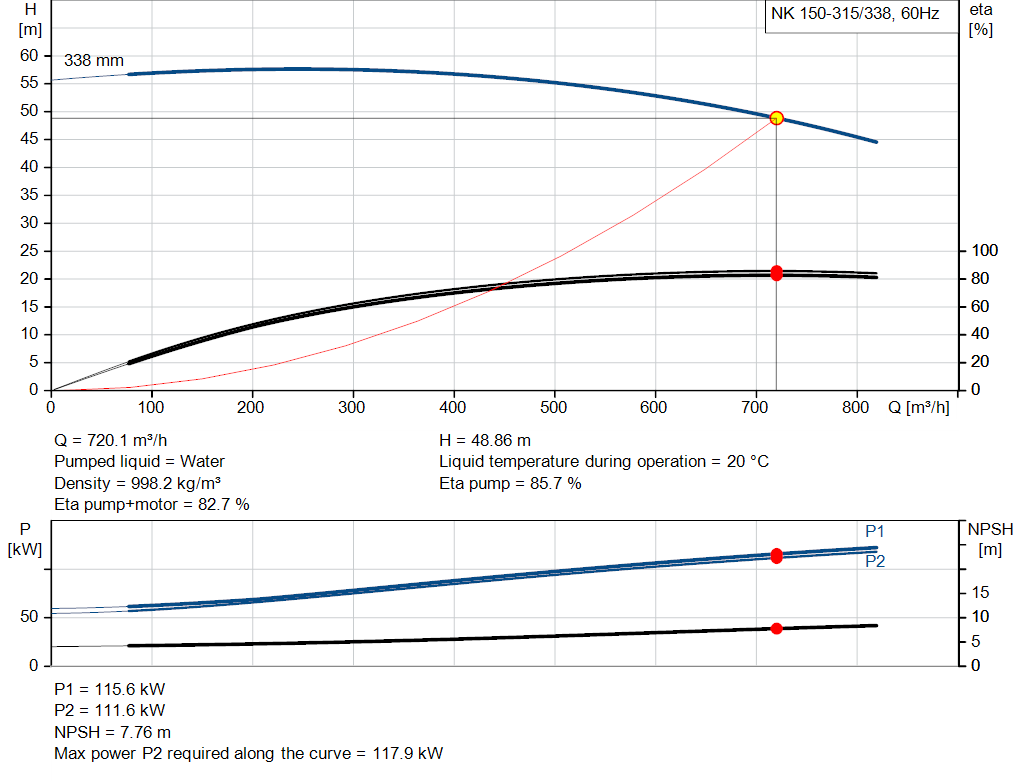

| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 1791 1/min |
| Nennförderstrom: | 719.7 m³/h |
| Pumpe mit Motor: | Ja |
| Nennförderhöhe: | 48.81 m |
| Tatsächlicher Laufraddurchmesser: | 338 mm |
| Laufrad-Nenndurchmesser: | 315 |
| Gleitringdichtung: | BQQE |
| GLRD Code: | BQQE |
| Gleitringdichtung: | Single |
| ISO Abnahmekl.: | ISO9906:2012 3B |
| Lagerbauweise: | Standardausführung |
| Werkstoffe: | |
| Pumpengehäuse: | Grauguss |
| Pumpenmantel: | EN-GJL-250 |
| Pumpengehäuse: | ASTM class 35 |
| Tragring: | Messing |
| CuZn34Mn3AI2Fe1-C | |
| Laufradwerkstoff: | Grauguss |
| Laufrad: | EN-GJL-200 |
| Laufradwerkstoff gemäß ASTM: | ASTM class 30 |
| Interne Beschichtung des Pumpengehäuses: | CED-Beschichtung |
| Welle: | Stainless steel |
| EN 1.4301 | |
| AISI 304 | |
| Installation: | |
| Maximale Umgebungstemperatur: | 55 °C |
| Max. Betriebsdruck: | 10 bar |
| Rohranschluss-Standard: | EN 1092-2 |
| Anschlusstyp Eintritt: | DIN |
| Anschlusstyp Austritt: | DIN |
| Größe des Saugstutzens: | DN 200 |
| Größe des Druckanschlusses: | DN 150 |
| Nenndruckstufe: | PN 10 |
| Kupplungstyp: | Flexible w/spacer |
| Grundrahmen-Konstruktion: | EN/ISO |
| Code für Grundrahmen: | 10 |
| Verpressen (ja/nein): | N |
| Elektrische Daten: | |
| Bauart des Motors: | INNOMOTICS |
| Motorbemessungsleistung P2: | 132 kW |
| Netzfrequenz: | 60 Hz |
| Bemessungsspannung: | 3 x 400/690 V |
| Bemessungsstrom: | 235/136 A |
| Anlaufstrom: | 920 % |
| Leistungsfaktor Cos phi: | 0.84 |
| Nenn-Drehzahl: | 1791 1/min |
| Wirkungsgrad: | IE4 96,5% |
| IE-Wirkungsgradklasse: | IE4 |
| Motorwirkungsgrad bei Vollast: | 96.5 % |
| Motorwirkungsgrad bei 3/4-Last: | 96.5 % |
| Motorwirkungsgrad bei halber Last: | 95.9 % |
| Motorpole: | 4 |
| Schutzart (gemäß IEC 34-5): | IP55 |
| Wärmeklasse (IEC 85): | F |
| Motor - Produktnummer: | 92871417 |
| Lagerisolierung-Typ N-Ende: | N |
| Sonstiges: | |
| Mindesteffizienzindex MEI ≥: | 0.49 |
| DOE Pumpenenergieindex CL: | 0.00 |
| DOE Pumpenenergieindex VL: | 0.00 |
| Nettogewicht: | 1590 kg |
| Bruttogewicht: | 1630 kg |
| Versandvol.: | 2.54 m³ |
| Sprache auf Pumpen-Typenschild: | Brtitisches Englisch |
Anwendungen
- Heizung für Gewerbeimmobilien — Energieeffiziente Heizungsumwälzpumpen für gewerblich genutzte Gebäude, mit denen die Stromkosten erheblich gesenkt und der Komfort gesteigert werden können.
category
- NormpumpenEinstufige Normpumpen sind bestens für groß angelegte Industrieanwendungen geeignet. Wie bei allen Normpumpen sind der Saug- und Druckstutzen in einem Winkel von 90° angeordnet. Dabei strömt das Fördermedium auf direktem Weg zum Laufrad. Dank der Bauform, bei der die Pumpe und der Motor über eine Kupplung miteinander verbunden sind, werden Wartungs- und Reparaturarbeiten erleichtert.
