Grundfos NK 150-400/408 AA2F2KESBQQERW5 (98324984)
Produkt ID: 98324984
Anfrage Preis und Verfügbarkeit
Grundfos NK 150-400/408 AA2F2KESBQQERW5 (98324984)
Grundfos NK 150-400/408 AA2F2KESBQQERW5 (98324984)
| Art der Steuerung: | |
| Frequency converter: | ohne |
| Drucksensor: | nein |
| Fördermedium: | |
| Fördermedium: | Wasser |
| Medientemperaturbereich: | -25 .. 120 °C |
| Medientemp. bei Datenerfassung: | 20 °C |
| Dichte: | 998.2 kg/m³ |
| Technische Daten: | |

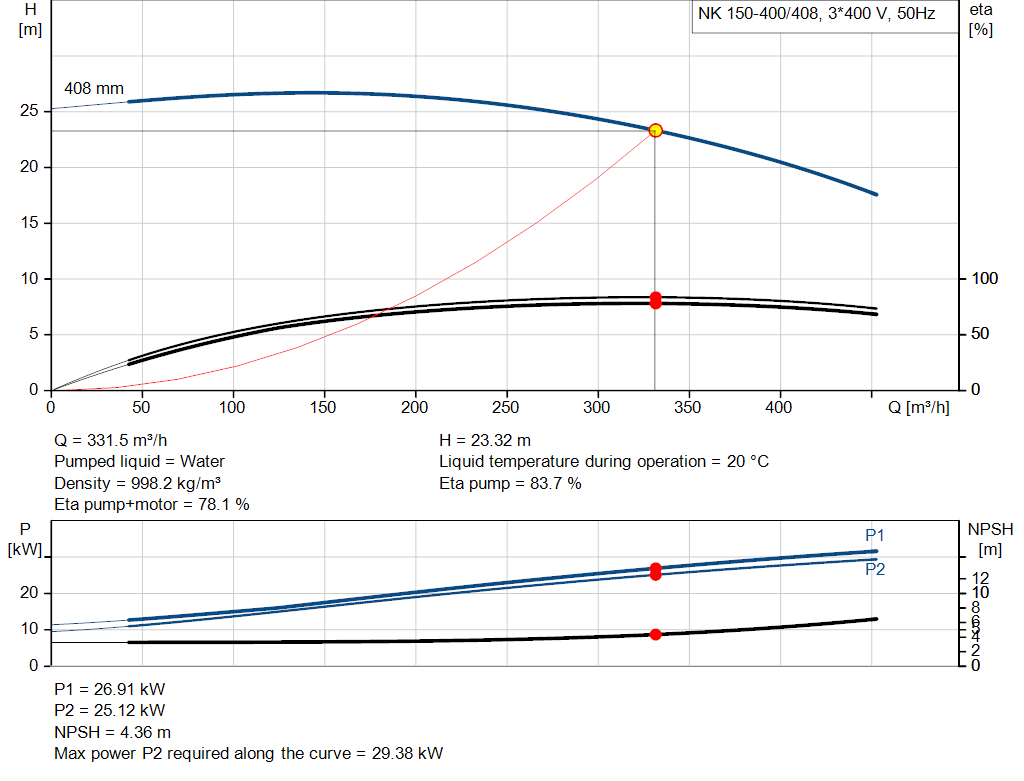

| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 982 1/min |
| Nennförderstrom: | 331 m³/h |
| Pumpe mit Motor: | Ja |
| Nennförderhöhe: | 23.26 m |
| Tatsächlicher Laufraddurchmesser: | 408 mm |
| Laufrad-Nenndurchmesser: | 400 |
| Gleitringdichtung: | BQQE |
| GLRD Code: | BQQE |
| Gleitringdichtung: | Single |
| ISO Abnahmekl.: | ISO9906:2012 3B |
| Lagerbauweise: | Standardausführung |
| Werkstoffe: | |
| Pumpengehäuse: | Edelstahl |
| Pumpenmantel: | EN 1.4408 |
| Pumpengehäuse: | ASTM CF8M |
| Tragring: | Edelstahl |
| EN 1.4517 | |
| ASTM CD4MCuN | |
| Flanschwerkstoff: | Grauguss |
| EN-GJS-500-7 | |
| ASTM 70-50-05 | |
| Laufradwerkstoff: | Edelstahl |
| Laufrad: | EN 1.4408 |
| Laufradwerkstoff gemäß ASTM: | ASTM CF8M |
| Interne Beschichtung des Pumpengehäuses: | Keine Beschichtung |
| Welle: | Stainless steel |
| EN 1.4401 | |
| AISI 316 | |
| Installation: | |
| Maximale Umgebungstemperatur: | 55 °C |
| Max. Betriebsdruck: | 16 bar |
| Rohranschluss-Standard: | EN 1092-1 |
| Anschlusstyp Eintritt: | DIN |
| Anschlusstyp Austritt: | DIN |
| Größe des Saugstutzens: | DN 200 |
| Größe des Druckanschlusses: | DN 150 |
| Nenndruckstufe: | PN 16 |
| Kupplungstyp: | Flexible w/spacer |
| Grundrahmen-Konstruktion: | EN/ISO |
| Code für Grundrahmen: | 9 |
| Verpressen (ja/nein): | N |
| Elektrische Daten: | |
| Bauart des Motors: | INNOMOTICS |
| Motorbemessungsleistung P2: | 30 kW |
| Netzfrequenz: | 50 Hz |
| Bemessungsspannung: | 3 x 380-420D/660-725Y V |
| Bemessungsstrom: | 56.0/32.5 A |
| Anlaufstrom: | 660 % |
| Leistungsfaktor Cos phi: | 0.83 |
| Nenn-Drehzahl: | 982 1/min |
| Wirkungsgrad: | IE3 92,9% |
| IE-Wirkungsgradklasse: | IE3 |
| Motorwirkungsgrad bei Vollast: | 92.9 % |
| Motorwirkungsgrad bei 3/4-Last: | 93.6 % |
| Motorwirkungsgrad bei halber Last: | 93.5 % |
| Motorpole: | 6 |
| Schutzart (gemäß IEC 34-5): | IP55 |
| Wärmeklasse (IEC 85): | F |
| Motor - Produktnummer: | 98957465 |
| Lagerisolierung-Typ N-Ende: | Steel Bearing |
| Sonstiges: | |
| Mindesteffizienzindex MEI ≥: | 0.70 |
| Nettogewicht: | 692 kg |
| Bruttogewicht: | 760 kg |
| Versandvol.: | 1.69 m³ |
| Sprache auf Pumpen-Typenschild: | Brtitisches Englisch |
Ersatzteile
| Part Number | Product Name |
|---|---|
| 95919874 | Kugellager (Reparatursatz) |
| 96861522 | Welle (Reparatursatz) |
| 96939132 | Mutternsatz |
| 97739700 | Spaltring (Reparatursatz) |
Anwendungen
- Heizung für Gewerbeimmobilien — Energieeffiziente Heizungsumwälzpumpen für gewerblich genutzte Gebäude, mit denen die Stromkosten erheblich gesenkt und der Komfort gesteigert werden können.
category
- NormpumpenEinstufige Normpumpen sind bestens für groß angelegte Industrieanwendungen geeignet. Wie bei allen Normpumpen sind der Saug- und Druckstutzen in einem Winkel von 90° angeordnet. Dabei strömt das Fördermedium auf direktem Weg zum Laufrad. Dank der Bauform, bei der die Pumpe und der Motor über eine Kupplung miteinander verbunden sind, werden Wartungs- und Reparaturarbeiten erleichtert.
