Grundfos NBE 65-200/170 AAF2LESBQQEHWA (99100385)
Produkt ID: 99100385
Anfrage Preis und Verfügbarkeit
Grundfos NBE 65-200/170 AAF2LESBQQEHWA (99100385)
Grundfos NBE 65-200/170 AAF2LESBQQEHWA (99100385)
Normalsaugende, einstufige Kreiselpumpe nach ISO 5199 mit Abmessungen und Bemessungsleistung nach EN 733 (10 bar). Die Pumpe ist mit Flanschen PN 16 ausgerüstet. Die Abmessungen entsprechen der EN 1092-1. Die Pumpe verfügt über einen axialen Saugstutzen und radialen Druckstuten sowie über eine horizontal angeordnete Welle. Die Prozessbauweise ermöglicht eine Demontage des Motors, der Motorlaterne, der Abdeckung und des Laufrads, ohne dass das Pumpengehäuse von d
| Art der Steuerung: | |
| Frequency converter: | integriert |
| Drucksensor: | nein |
| Fördermedium: | |
| Fördermedium: | Wasser |
| Medientemperaturbereich: | -25 .. 120 °C |
| Medientemp. bei Datenerfassung: | 20 °C |
| Dichte: | 998.2 kg/m³ |

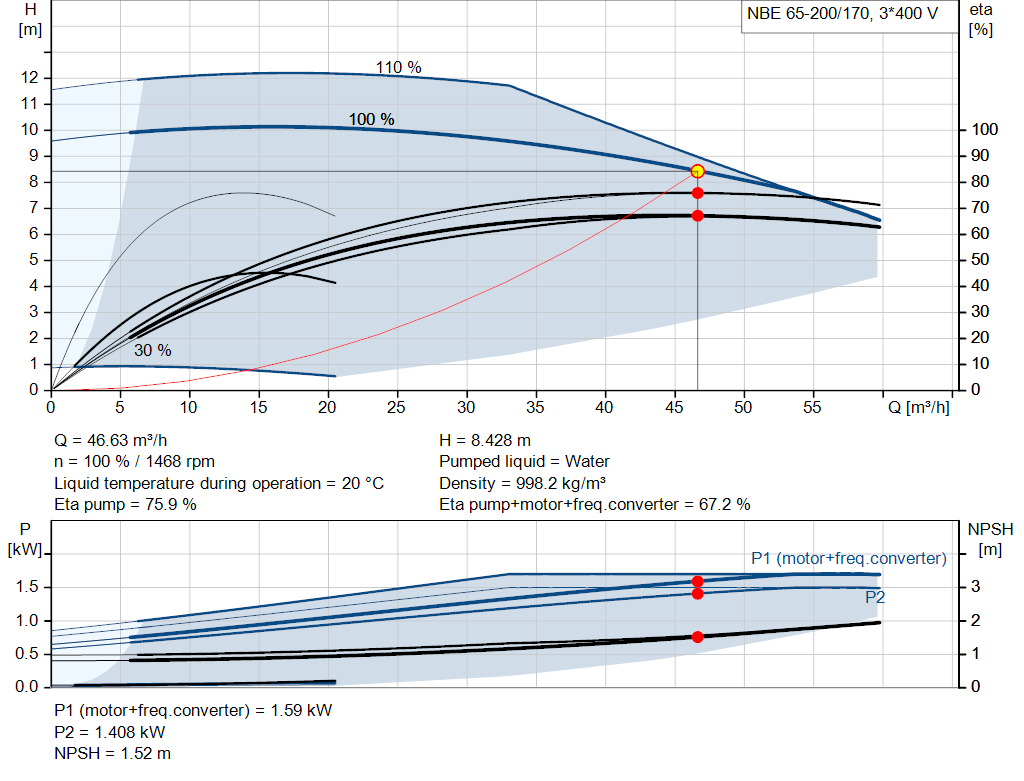

| Technische Daten: | |
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 1470 1/min |
| Nennförderstrom: | 46.63 m³/h |
| Nennförderhöhe: | 8.428 m |
| Tatsächlicher Laufraddurchmesser: | 170 mm |
| Laufrad-Nenndurchmesser: | 200 |
| GLRD Anordnung: | Einfache Gleitringdichtung |
| Gleitringdichtung: | BQQE |
| GLRD Code: | BQQE |
| ISO Abnahmekl.: | ISO9906:2012 3B2 |
| Lagerbauweise: | Standardausführung |
| Werkstoffe: | |
| Pumpengehäuse: | Edelstahl |
| Pumpenmantel: | EN 1.4517 |
| Pumpengehäuse: | ASTM CD4MCuN |
| Tragring: | Edelstahl |
| EN 1.4517 | |
| ASTM CD4MCuN | |
| Laufradwerkstoff: | Edelstahl |
| Laufrad: | EN 1.4517 |
| Laufradwerkstoff gemäß ASTM: | ASTM CD4MCuN |
| Interne Beschichtung des Pumpengehäuses: | Keine Beschichtung |
| Welle: | Stainless steel |
| EN 1.4462 | |
| SAF 2205 | |

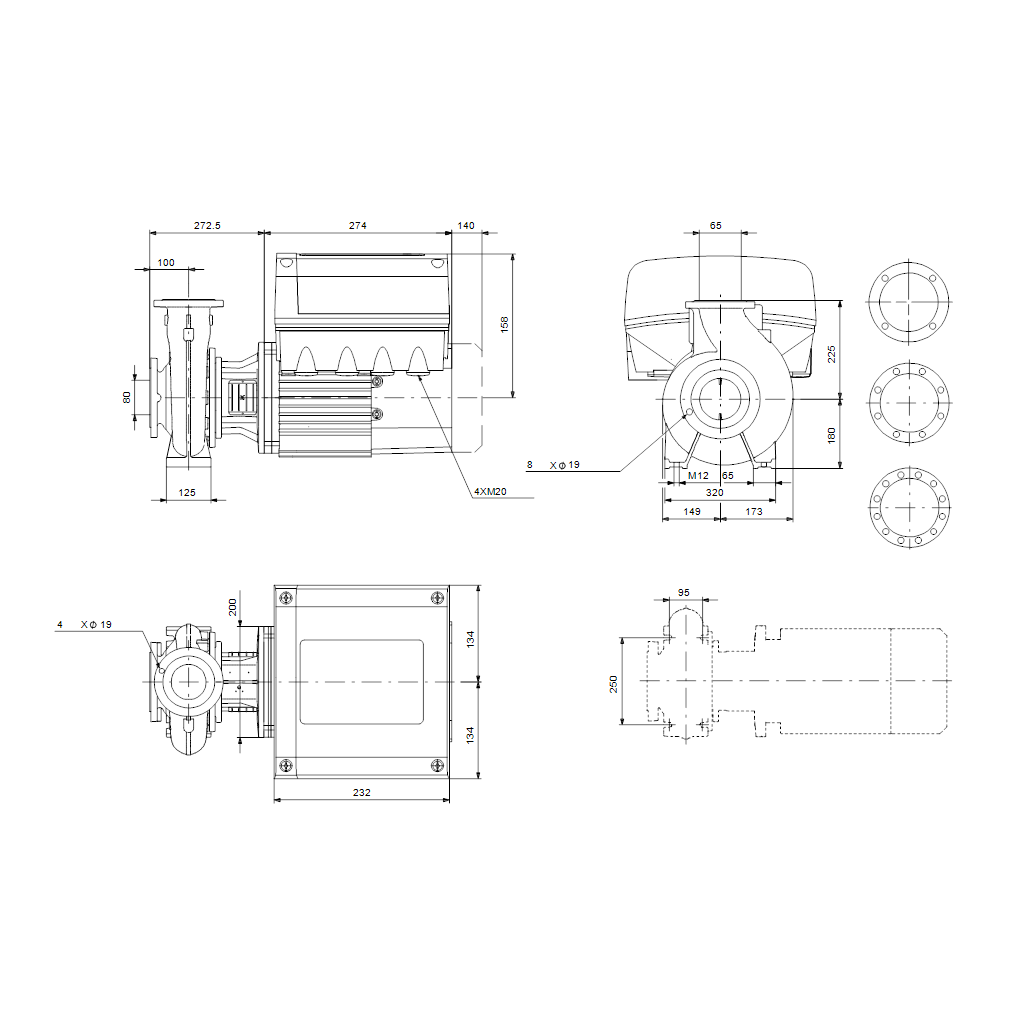

| Installation: | |
| Umgebungstemperatur: | -20 .. 50 °C |
| Max. Betriebsdruck: | 16 bar |
| Rohranschluss-Standard: | EN 1092-1 |
| Größe des Saugstutzens: | DN 80 |
| Größe des Druckanschlusses: | DN 65 |
| Nenndruckstufe: | PN 16 |
| Lagerschmierung: | Grease |
| Pumpengehäuse mit Standfuß: | ja |
| Stützblock (ja/nein): | N |

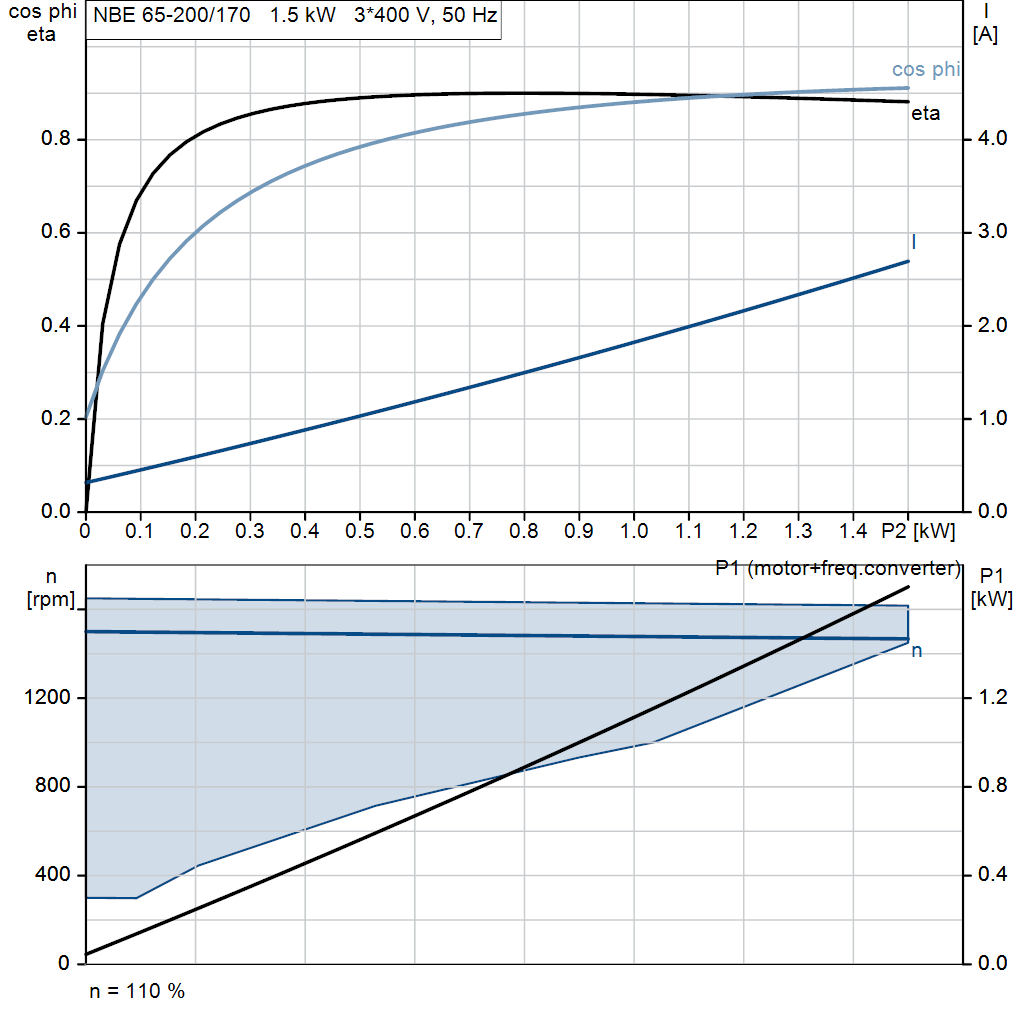

| Elektrische Daten: | |
| Motorbemessungsleistung P2: | 1.5 kW |
| Netzfrequenz: | 50 Hz |
| Bemessungsspannung: | 3 x 380-500 V |
| Bemessungsstrom: | 2.9-2.5 A |
| Leistungsfaktor Cos phi: | 0.93 |
| Nenn-Drehzahl: | 180-2000 1/min |
| IE-Wirkungsgradklasse: | IE5 |
| Motorwirkungsgrad bei Vollast: | 88 % |
| Motorpole: | 4 |
| Schutzart (gemäß IEC 34-5): | IP55 |
| Wärmeklasse (IEC 85): | F |
| Motor - Produktnummer: | 98971263 |
| Lagerisolierung-Typ N-Ende: | Steel Bearing |
| Sonstiges: | |
| Mindesteffizienzindex MEI ≥: | 0.70 |
| Nettogewicht: | 66 kg |
| Bruttogewicht: | 83 kg |
| Versandvol.: | 0.315 m³ |
| Sprache auf Pumpen-Typenschild: | Brtitisches Englisch |
Ersatzteile
| Part Number | Product Name |
|---|---|
| 96658826 | Wellendichtung (Ersatzteil) |
| 96810142 | Spaltring (Reparatursatz) |
| 96847110 | Pumpenwelle (Reparatursatz) |
| 97757671 | O-Ring (Ersatzteil) |
Anwendungen
- Bewässerung — Unsere hocheffiziente Pumpenlösungen lassen sich nahtlos in Bewässerungsanlagen für die Landwirtschaft und andere Anwendungen integrieren. Der Antrieb erfolgt wahlweise über netzabhängige oder netzunabhängige Antriebe.
- Heizungsanlagen in Industriebetrieben — An Heizungsanlagen für Industrieanwendungen werden jeden Tag hohe Anforderungen gestellt, die von hohen Temperaturen bis hin zu anspruchsvollen Prozessen, die eine hohe Gnauigkeit erfordern, reichen. Grundfos bietet für diesen Anwendungsbereich hocheffiziente Heizungsumwälzpumpen für nahezu alle Anforderungen.
- Klimatisierung von Gewerbeimmobilien — Intelligente Pumpen für den Einsatz in luft- oder wasserbasierten Klimaanlagen zur Steigerung des Komforts und Senkung der Lebenszykluskosten.
