Grundfos NBE 100-315/264 AAF2KESBQQEQWA (92968795)
Produkt ID: 92968795
Anfrage Preis und Verfügbarkeit
Grundfos NBE 100-315/264 AAF2KESBQQEQWA (92968795)
Grundfos NBE 100-315/264 AAF2KESBQQEQWA (92968795)
Normalsaugende, einstufige Kreiselpumpe nach ISO 5199 mit Abmessungen und Bemessungsleistung nach EN 733 (10 bar). Die Pumpe ist mit Flanschen PN 16 ausgerüstet. Die Abmessungen entsprechen der EN 1092-1. Die Pumpe verfügt über einen axialen Saugstutzen und radialen Druckstuten sowie über eine horizontal angeordnete Welle. Die Prozessbauweise ermöglicht eine Demontage des Motors, der Motorlaterne, der Abdeckung und des Laufrads, ohne dass das Pumpengehäuse von d
| Art der Steuerung: | |
| Frequency converter: | integriert |
| Drucksensor: | nein |
| Fördermedium: | |
| Fördermedium: | Wasser |
| Medientemperaturbereich: | -25 .. 120 °C |
| Medientemp. bei Datenerfassung: | 20 °C |
| Dichte: | 998.2 kg/m³ |

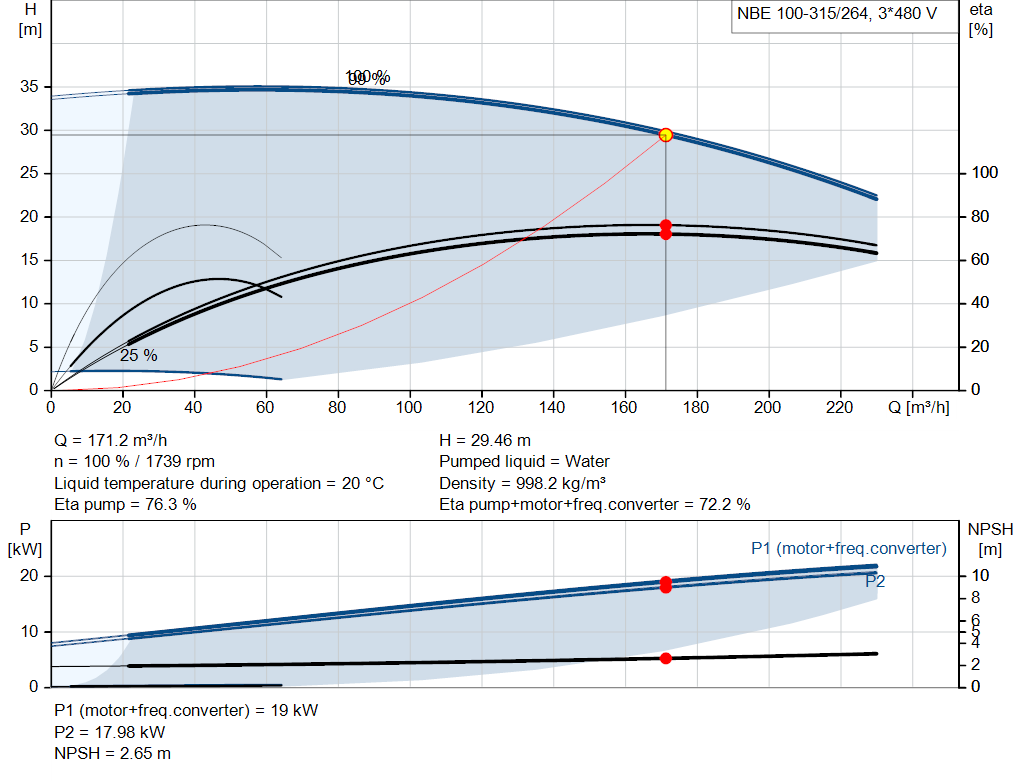

| Technische Daten: | |
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 1737 1/min |
| Nennförderstrom: | 171.2 m³/h |
| Nennförderhöhe: | 29.46 m |
| Tatsächlicher Laufraddurchmesser: | 264 mm |
| Laufrad-Nenndurchmesser: | 315 |
| GLRD Anordnung: | Einfache Gleitringdichtung |
| Gleitringdichtung: | BQQE |
| GLRD Code: | BQQE |
| ISO Abnahmekl.: | ISO9906:2012 3B |
| Lagerbauweise: | Standardausführung |
| Werkstoffe: | |
| Pumpengehäuse: | Edelstahl |
| Pumpenmantel: | EN 1.4408 |
| Pumpengehäuse: | ASTM CF8M |
| Tragring: | Edelstahl |
| EN 1.4517 | |
| ASTM CD4MCuN | |
| Flanschwerkstoff: | Grauguss |
| EN-GJS-500-7 | |
| ASTM 70-50-05 | |
| Laufradwerkstoff: | Edelstahl |
| Laufrad: | EN 1.4408 |
| Laufradwerkstoff gemäß ASTM: | ASTM CF8M |
| Interne Beschichtung des Pumpengehäuses: | Keine Beschichtung |
| Welle: | Stainless steel |
| EN 1.4401 | |
| AISI 316 | |
| Installation: | |
| Umgebungstemperatur: | -20 .. 50 °C |
| Max. Betriebsdruck: | 16 bar |
| Rohranschluss-Standard: | EN 1092-1 |
| Größe des Saugstutzens: | DN 125 |
| Größe des Druckanschlusses: | DN 100 |
| Nenndruckstufe: | PN 16 |
| Lagerschmierung: | Grease |
| Pumpengehäuse mit Standfuß: | ja |
| Stützblock (ja/nein): | N |

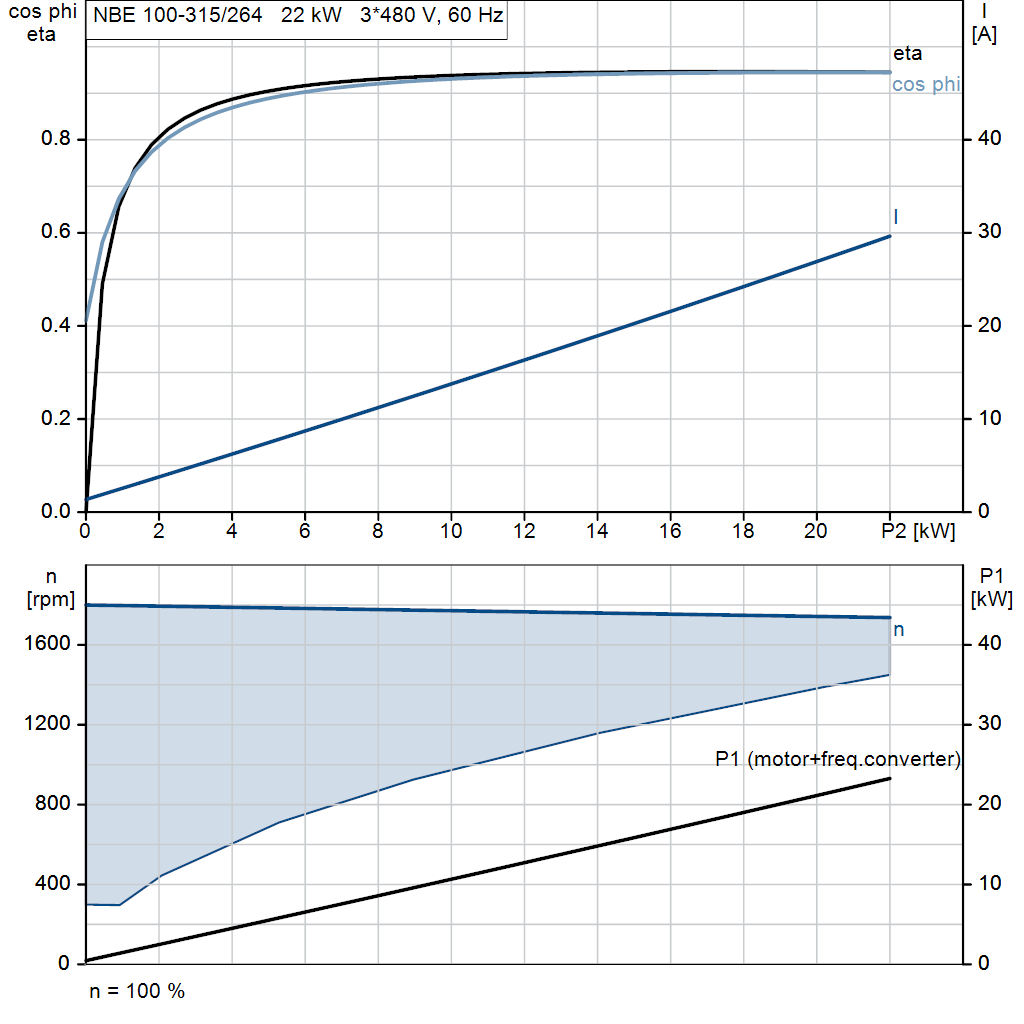

| Elektrische Daten: | |
| Motorbemessungsleistung P2: | 22 kW |
| Netzfrequenz: | 60 Hz |
| Bemessungsspannung: | 3 x 380-480 V |
| Bemessungsstrom: | 39.2-31.5 A |
| Leistungsfaktor Cos phi: | 0.94 |
| Nenn-Drehzahl: | 180-2200 1/min |
| IE-Wirkungsgradklasse: | IE5 |
| Motorwirkungsgrad bei Vollast: | 93.3 % |
| Motorpole: | 4 |
| Schutzart (gemäß IEC 34-5): | IP55 |
| Wärmeklasse (IEC 85): | F |
| Motor - Produktnummer: | 92924838 |
| Lagerisolierung-Typ N-Ende: | Steel Bearing |
| Sonstiges: | |
| Mindesteffizienzindex MEI ≥: | 0.70 |
| DOE Pumpenenergieindex VL: | 0.62 |
| Nettogewicht: | 266 kg |
| Bruttogewicht: | 299 kg |
| Versandvol.: | 0.951 m³ |
| Sprache auf Pumpen-Typenschild: | Brtitisches Englisch |
Anwendungen
- Bewässerung — Unsere hocheffiziente Pumpenlösungen lassen sich nahtlos in Bewässerungsanlagen für die Landwirtschaft und andere Anwendungen integrieren. Der Antrieb erfolgt wahlweise über netzabhängige oder netzunabhängige Antriebe.
- Heizungsanlagen in Industriebetrieben — An Heizungsanlagen für Industrieanwendungen werden jeden Tag hohe Anforderungen gestellt, die von hohen Temperaturen bis hin zu anspruchsvollen Prozessen, die eine hohe Gnauigkeit erfordern, reichen. Grundfos bietet für diesen Anwendungsbereich hocheffiziente Heizungsumwälzpumpen für nahezu alle Anforderungen.
- Klimatisierung von Gewerbeimmobilien — Intelligente Pumpen für den Einsatz in luft- oder wasserbasierten Klimaanlagen zur Steigerung des Komforts und Senkung der Lebenszykluskosten.
