Grundfos NBE 50-250/263 AIASF2IVSBQQVSW1 (92942510)
Produkt ID: 92942510
Anfrage Preis und Verfügbarkeit
Grundfos NBE 50-250/263 AIASF2IVSBQQVSW1 (92942510)
Grundfos NBE 50-250/263 AIASF2IVSBQQVSW1 (92942510)
Normalsaugende, einstufige Kreiselpumpe nach ISO 5199 mit Abmessungen und Bemessungsleistung nach EN 733 (10 bar). Die Pumpe ist mit Flanschen PN 16 ausgerüstet. Die Abmessungen entsprechen der EN 1092-1. Die Pumpe verfügt über einen axialen Saugstutzen und radialen Druckstuten sowie über eine horizontal angeordnete Welle. Die Prozessbauweise ermöglicht eine Demontage des Motors, der Motorlaterne, der Abdeckung und des Laufrads, ohne dass das Pumpengehäuse von d
| Art der Steuerung: | |
| VFD-Produktnummer: | 99616824 |
| Frequency converter: | integriert |
| Frequenzumrichtertyp: | CUE 3X380-500V IP55 RUG 37KW |
| Zulassung für Frequenzumrichter: | CE, CULUS, C-TICK |
| Drucksensor: | nein |
| Fördermedium: | |
| Fördermedium: | Wasser |
| Medientemperaturbereich: | -10 .. 90 °C |
| Medientemp. bei Datenerfassung: | 20 °C |
| Dichte: | 998.2 kg/m³ |

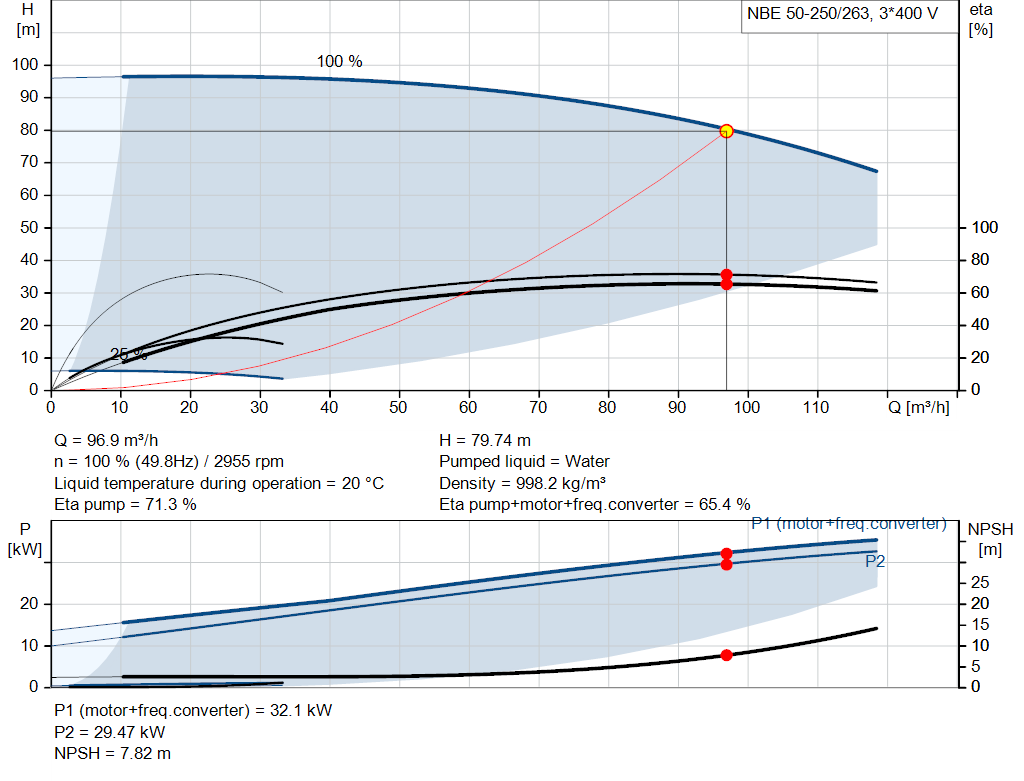

| Technische Daten: | |
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 2955 1/min |
| Nennförderstrom: | 96.9 m³/h |
| Nennförderhöhe: | 79.74 m |
| Tatsächlicher Laufraddurchmesser: | 263 mm |
| Laufrad-Nenndurchmesser: | 250 |
| GLRD Anordnung: | Einfache Gleitringdichtung |
| Gleitringdichtung: | BQQV |
| GLRD Code: | BQQV |
| ISO Abnahmekl.: | ISO9906:2012 3B |
| Lagerbauweise: | Standardausführung |
| Werkstoffe: | |
| Pumpengehäuse: | Edelstahl |
| Pumpenmantel: | EN 1.4408 |
| Pumpengehäuse: | ASTM CF8M |
| Tragring: | Edelstahl |
| EN 1.4517 | |
| ASTM CD4MCuN | |
| Laufradwerkstoff: | Edelstahl |
| Laufrad: | EN 1.4408 |
| Laufradwerkstoff gemäß ASTM: | ASTM CF8M |
| Interne Beschichtung des Pumpengehäuses: | Keine Beschichtung |
| Welle: | Stainless steel |
| EN 1.4462 | |
| SAF 2205 | |
| Installation: | |
| Umgebungstemperatur: | -10 .. 50 °C |
| Max. Betriebsdruck: | 16 bar |
| Rohranschluss-Standard: | EN 1092-1 |
| Größe des Saugstutzens: | DN 65 |
| Größe des Druckanschlusses: | DN 50 |
| Nenndruckstufe: | PN 16 |
| Lagerschmierung: | Grease |
| Pumpengehäuse mit Standfuß: | nein |
| Stützblock (ja/nein): | Y |
| Elektrische Daten: | |
| Motorbemessungsleistung P2: | 37 kW |
| Netzfrequenz: | 50 Hz |
| Bemessungsspannung: | 3 x 380-420D/660-725Y V |
| Bemessungsstrom: | 64/37 A |
| Anlaufstrom: | 780 % |
| Leistungsfaktor Cos phi: | 0.88 |
| Nenn-Drehzahl: | 2955 1/min |
| Wirkungsgrad: | IE4 94,8% |
| IE-Wirkungsgradklasse: | IE4 |
| Motorwirkungsgrad bei Vollast: | 94.8 % |
| Motorwirkungsgrad bei 3/4-Last: | 95.1 % |
| Motorwirkungsgrad bei halber Last: | 94.9 % |
| Motorpole: | 2 |
| Schutzart (gemäß IEC 34-5): | IP55 |
| Wärmeklasse (IEC 85): | F |
| Motor - Produktnummer: | 92779387 |
| Lagerisolierung-Typ N-Ende: | COATED RING |
| Sonstiges: | |
| Mindesteffizienzindex MEI ≥: | 0.67 |
| Nettogewicht: | 408 kg |
| Bruttogewicht: | 489 kg |
| Versandvol.: | 1.6 m³ |
| Sprache auf Pumpen-Typenschild: | Brtitisches Englisch |
Ersatzteile
| Part Number | Product Name |
|---|---|
| 96810139 | Spaltring (Reparatursatz) |
| 96847110 | Pumpenwelle (Reparatursatz) |
| 97757699 | O-Ring (Ersatzteil) |
| 98434905 | Wellendichtung (Ersatzteil) |
