Grundfos NBE 150-315.2/314 AIASF1AESBQQETW3 (92941890)
Produkt ID: 92941890
Anfrage Preis und Verfügbarkeit
Grundfos NBE 150-315.2/314 AIASF1AESBQQETW3 (92941890)
Grundfos NBE 150-315.2/314 AIASF1AESBQQETW3 (92941890)
| Art der Steuerung: | |
| VFD-Produktnummer: | 99616825 |
| Frequency converter: | integriert |
| Frequenzumrichtertyp: | CUE 3X380-500V IP55 RUG 45KW |
| Zulassung für Frequenzumrichter: | CE, CULUS, C-TICK |
| Drucksensor: | nein |
| Fördermedium: | |
| Fördermedium: | Wasser |
| Medientemperaturbereich: | -25 .. 120 °C |
| Medientemp. bei Datenerfassung: | 20 °C |
| Dichte: | 998.2 kg/m³ |

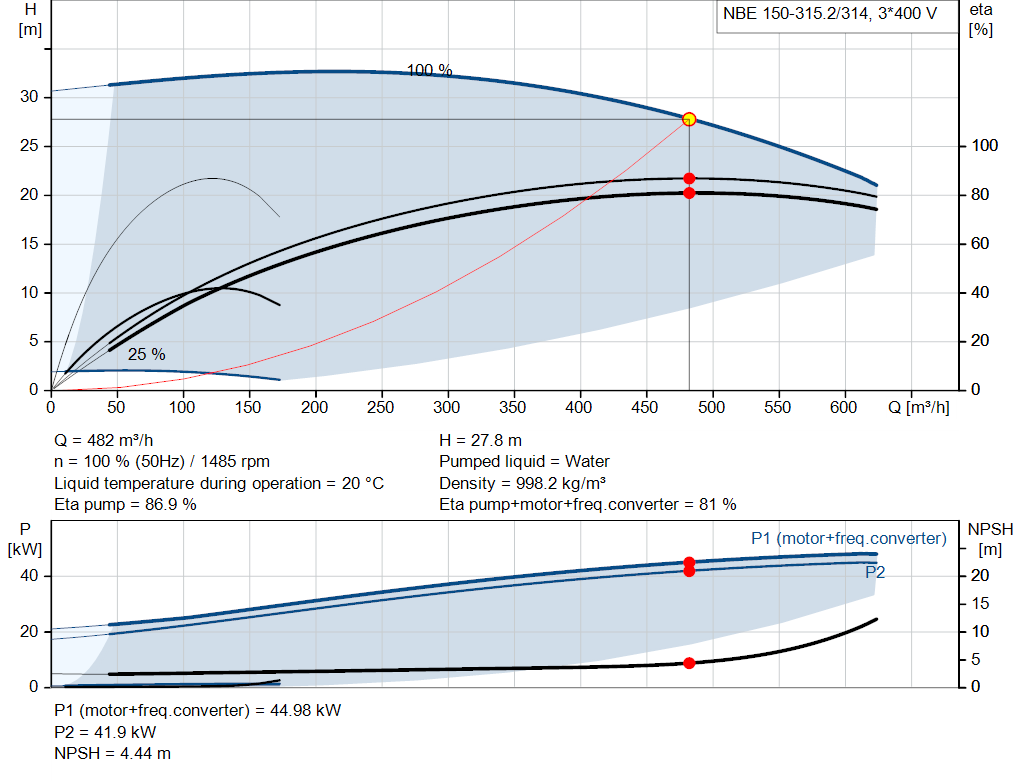

| Technische Daten: | |
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 1485 1/min |
| Nennförderstrom: | 482 m³/h |
| Nennförderhöhe: | 27.8 m |
| Tatsächlicher Laufraddurchmesser: | 314 mm |
| Laufrad-Nenndurchmesser: | 315.2 |
| GLRD Anordnung: | Einfache Gleitringdichtung |
| Gleitringdichtung: | BQQE |
| GLRD Code: | BQQE |
| ISO Abnahmekl.: | ISO9906:2012 3B |
| Lagerbauweise: | Standardausführung |
| Werkstoffe: | |
| Pumpengehäuse: | Grauguss |
| Pumpenmantel: | EN-GJL-250 |
| Pumpengehäuse: | ASTM class 35 |
| Tragring: | Messing |
| CuZn34Mn3AI2Fe1-C | |
| Laufradwerkstoff: | Grauguss |
| Laufrad: | EN-GJL-200 |
| Laufradwerkstoff gemäß ASTM: | ASTM class 30 |
| Interne Beschichtung des Pumpengehäuses: | CED-Beschichtung |
| Welle: | Stainless steel |
| EN 1.4301 | |
| AISI 304 | |

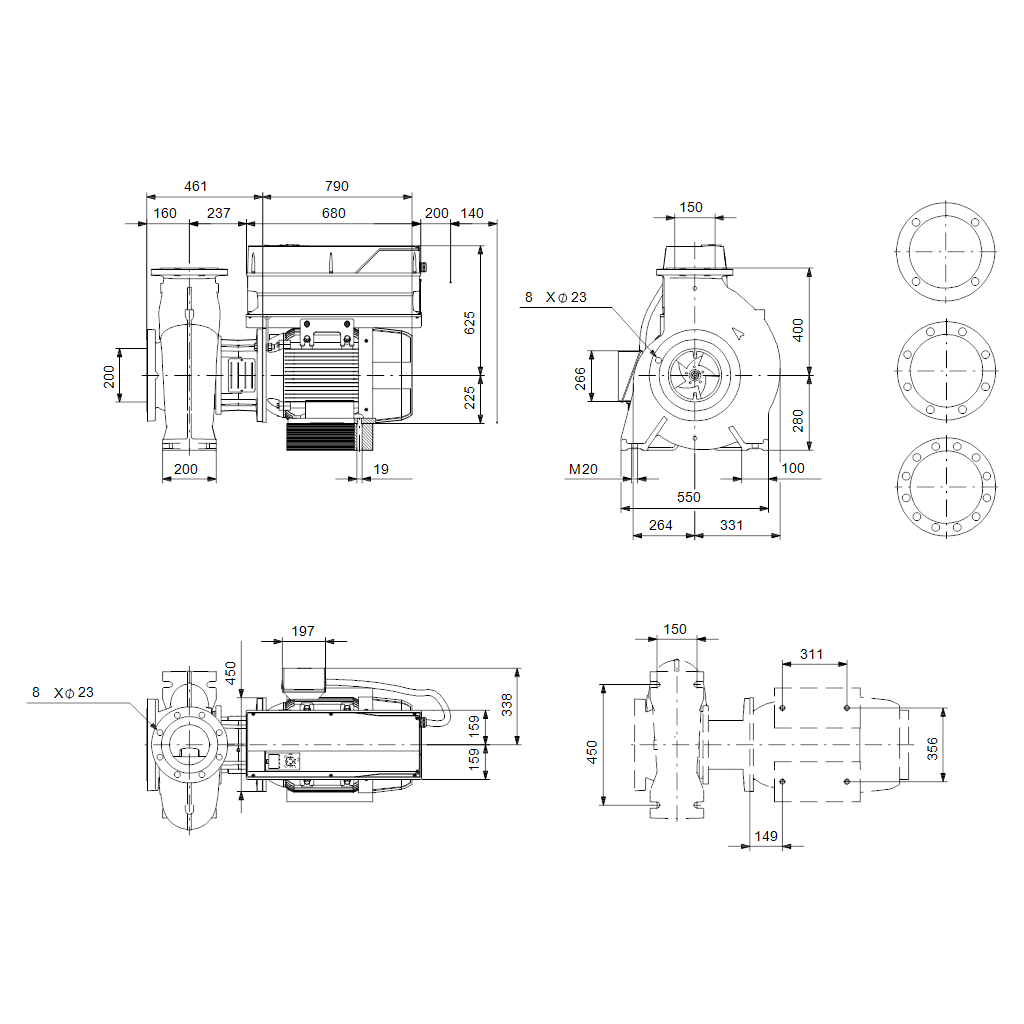

| Installation: | |
| Umgebungstemperatur: | -10 .. 50 °C |
| Max. Betriebsdruck: | 10 bar |
| Rohranschluss-Standard: | EN 1092-2 |
| Größe des Saugstutzens: | DN 200 |
| Größe des Druckanschlusses: | DN 150 |
| Nenndruckstufe: | PN 10 |
| Lagerschmierung: | Grease |
| Pumpengehäuse mit Standfuß: | ja |
| Stützblock (ja/nein): | Y |
| Elektrische Daten: | |
| Motorbemessungsleistung P2: | 45 kW |
| Netzfrequenz: | 50 Hz |
| Bemessungsspannung: | 3 x 380-420D/660-725Y V |
| Bemessungsstrom: | 81.0/47.0 A |
| Anlaufstrom: | 800 % |
| Leistungsfaktor Cos phi: | 0.84 |
| Nenn-Drehzahl: | 1485 1/min |
| Wirkungsgrad: | IE4 95,4% |
| IE-Wirkungsgradklasse: | IE4 |
| Motorwirkungsgrad bei Vollast: | 95.4 % |
| Motorwirkungsgrad bei 3/4-Last: | 95.7 % |
| Motorwirkungsgrad bei halber Last: | 95.4 % |
| Motorpole: | 4 |
| Schutzart (gemäß IEC 34-5): | IP55 |
| Wärmeklasse (IEC 85): | F |
| Motor - Produktnummer: | 92691594 |
| Lagerisolierung-Typ N-Ende: | CERAMIC SHAFT COATING |
| Sonstiges: | |
| Mindesteffizienzindex MEI ≥: | 0.68 |
| Nettogewicht: | 654 kg |
| Bruttogewicht: | 740 kg |
| Versandvol.: | 1.88 m³ |
| Sprache auf Pumpen-Typenschild: | Brtitisches Englisch |
Ersatzteile
| Part Number | Product Name |
|---|---|
| 96939132 | Mutternsatz |
| 97757675 | O-Ring (Ersatzteil) |
| 98164277 | Spare, Plug vent |
| 98434909 | Wellendichtung (Ersatzteil) |
| 99208743 | Spaltring (Ersatzteil) |
