Grundfos NB 250-400/329 AASF1BESBAQEQW5 (98302724)
Produkt ID: 98302724
Anfrage Preis und Verfügbarkeit
Grundfos NB 250-400/329 AASF1BESBAQEQW5 (98302724)
Grundfos NB 250-400/329 AASF1BESBAQEQW5 (98302724)
Normalsaugende, einstufige Kreiselpumpe nach ISO 5199 mit Abmessungen und Bemessungsleistung nach EN 733 (10 bar). Die Pumpe ist mit Flanschen PN 10 ausgerüstet. Die Abmessungen entsprechen der EN 1092-2. Die Pumpe verfügt über einen axialen Saugstutzen und radialen Druckstuten sowie über eine horizontal angeordnete Welle. Die Prozessbauweise ermöglicht eine Demontage des Motors, der Motorlaterne, der Abdeckung und des Laufrads, ohne dass das Pumpengehäuse von d
| Art der Steuerung: | |
| Frequency converter: | ohne |
| Drucksensor: | nein |
| Fördermedium: | |
| Fördermedium: | Wasser |
| Medientemperaturbereich: | 0 .. 120 °C |
| Medientemp. bei Datenerfassung: | 20 °C |
| Dichte: | 998.2 kg/m³ |
| Technische Daten: | |

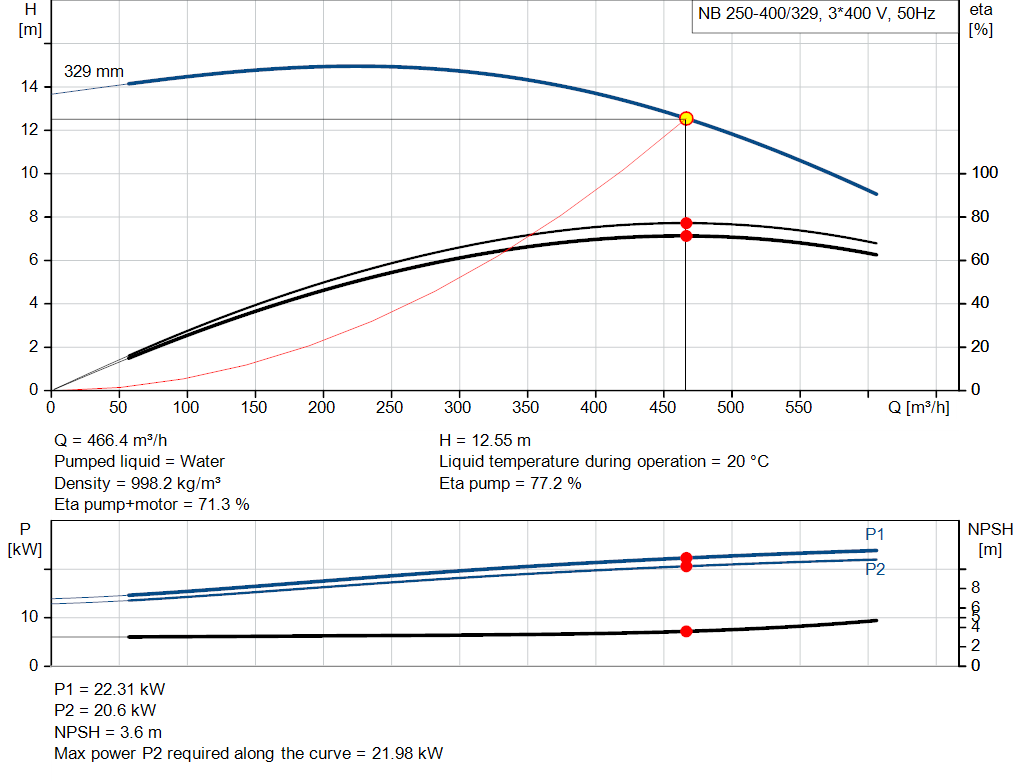

| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 978 1/min |
| Nennförderstrom: | 465.8 m³/h |
| Nennförderhöhe: | 12.5 m |
| Tatsächlicher Laufraddurchmesser: | 329 mm |
| Laufrad-Nenndurchmesser: | 400 |
| GLRD Anordnung: | Einfache Gleitringdichtung |
| Gleitringdichtung: | BAQE |
| GLRD Code: | BAQE |
| ISO Abnahmekl.: | ISO9906:2012 3B |
| Lagerbauweise: | Standardausführung |
| Werkstoffe: | |
| Pumpengehäuse: | Grauguss |
| Pumpenmantel: | EN-GJL-250 |
| Pumpengehäuse: | ASTM class 35 |
| Tragring: | Messing |
| CuZn34Mn3AI2Fe1-C | |
| Laufradwerkstoff: | Bronze |
| Laufrad: | CuSn10-C |
| Interne Beschichtung des Pumpengehäuses: | CED-Beschichtung |
| Welle: | Stainless steel |
| EN 1.4301 | |
| AISI 304 | |
| Installation: | |
| Maximale Umgebungstemperatur: | 55 °C |
| Max. Betriebsdruck: | 10 bar |
| Rohranschluss-Standard: | EN 1092-2 |
| Größe des Saugstutzens: | DN 300 |
| Größe des Druckanschlusses: | DN 250 |
| Nenndruckstufe: | PN 10 |
| Lagerschmierung: | Grease |
| Pumpengehäuse mit Standfuß: | ja |
| Stützblock (ja/nein): | Y |
| Elektrische Daten: | |
| Bauart des Motors: | INNOMOTICS |
| Motorbemessungsleistung P2: | 22 kW |
| Netzfrequenz: | 50 Hz |
| Bemessungsspannung: | 3 x 380-420D/660-725Y V |
| Bemessungsstrom: | 43.5/25.5 A |
| Anlaufstrom: | 560 % |
| Leistungsfaktor Cos phi: | 0.79 |
| Nenn-Drehzahl: | 978 1/min |
| Wirkungsgrad: | IE3 92,2% |
| IE-Wirkungsgradklasse: | IE3 |
| Motorwirkungsgrad bei Vollast: | 92.2 % |
| Motorwirkungsgrad bei 3/4-Last: | 92.8 % |
| Motorwirkungsgrad bei halber Last: | 92.3 % |
| Motorpole: | 6 |
| Schutzart (gemäß IEC 34-5): | IP55 |
| Wärmeklasse (IEC 85): | F |
| Motor - Produktnummer: | 83W15430 |
| Lagerisolierung-Typ N-Ende: | Steel Bearing |
| Sonstiges: | |
| Mindesteffizienzindex MEI ≥: | 0.50 |
| Nettogewicht: | 705 kg |
| Bruttogewicht: | 751 kg |
| Versandvol.: | 1.52 m³ |
| Sprache auf Pumpen-Typenschild: | Brtitisches Englisch |
Ersatzteile
| Part Number | Product Name |
|---|---|
| 96306475 | Wellendichtung (Ersatzteil) |
| 96939615 | Spaltring (Reparatursatz) |
| 97757676 | O-Ring (Ersatzteil) |
| 98164277 | Spare, Plug vent |
