Grundfos CR 10-12 H --- (96983060)
Produkt ID: 96983060
Anfrage Preis und Verfügbarkeit
Grundfos CR 10-12 H --- (96983060)
Grundfos CR 10-12 H --- (96983060)
Horizontale Kreiselpumpe, auf Grundplatte montiert. Die Pumpe mit axialem Saugstutzen und radialem Druckstutzen kann horizontal in herkömmliche "Normpumpeninstallationen" eingebaut werden. Die Bauweise ermöglicht ein Herausziehen des Motors nach hinten, so dass das Pumpengehäuse bei Wartungs- und Reparaturarbeiten nicht von der Rohrleitung getrennt werden muss.
Die Pumpen der Baureihe CR-H sind in Anlehnung an die ASME B73.1 gefertigt. Dies gilt für die Abmessungen des Saug- und Druckstutzens sowie des Grundrahmens. Eine vollständige Übereinstimmung ist jedoch nicht gegeben.
| Fördermedium: | |
| Fördermedium: | Wasser |
| Medientemperaturbereich: | -20 .. 120 °C |
| Medientemperatur während des Betriebs: | 20 °C |
| Dichte: | 998.2 kg/m³ |
| Technische Daten: | |
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 3470 1/min |

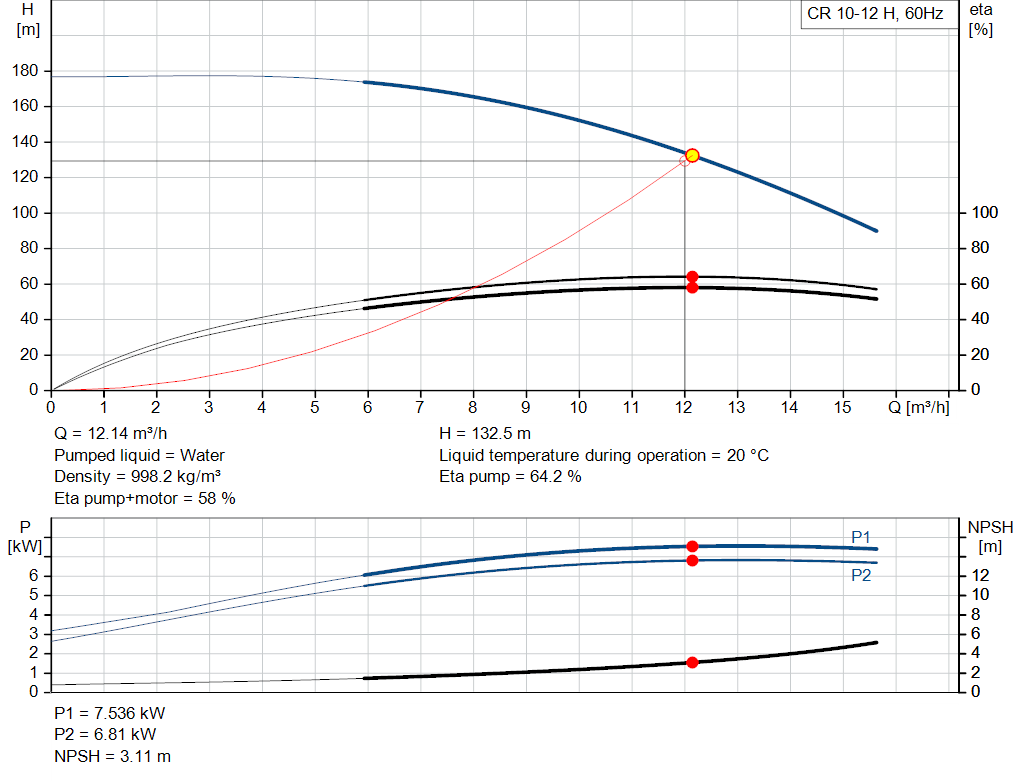

| Nennförderstrom: | 12 m³/h |
| Nennförderhöhe: | 129.4 m |
| Pumpe Ausrichtung: | horizontal |
| GLRD Anordnung: | Einfache Gleitringdichtung |
| Gleitringdichtung: | HQQE |
| GLRD Code: | HQQE |
| Angabe der Zulassungen auf dem Typenschild: | ANSI/NSF61 |
| ISO Abnahmekl.: | ISO9906:2012 3B |
| Werkstoffe: | |
| Fußstück: | Grauguss |
| Fußstückwerkstoff gemäß EN-Norm: | EN-JL1030 |
| Fußstückwerkstück gemäß ASTM: | 25B |
| Laufradwerkstoff: | Edelstahl |
| Laufrad: | EN 1.4301 |
| Laufradwerkstoff gemäß ASTM: | AISI 304 |
| Lager: | SIC |
| Installation: | |
| Maximale Umgebungstemperatur: | 60 °C |
| Max. Betriebsdruck: | 25 bar |
| Max. Druck bei vorgegebener Temperatur: | 25 bar / 120 °C |
| 25 bar / -20 °C | |

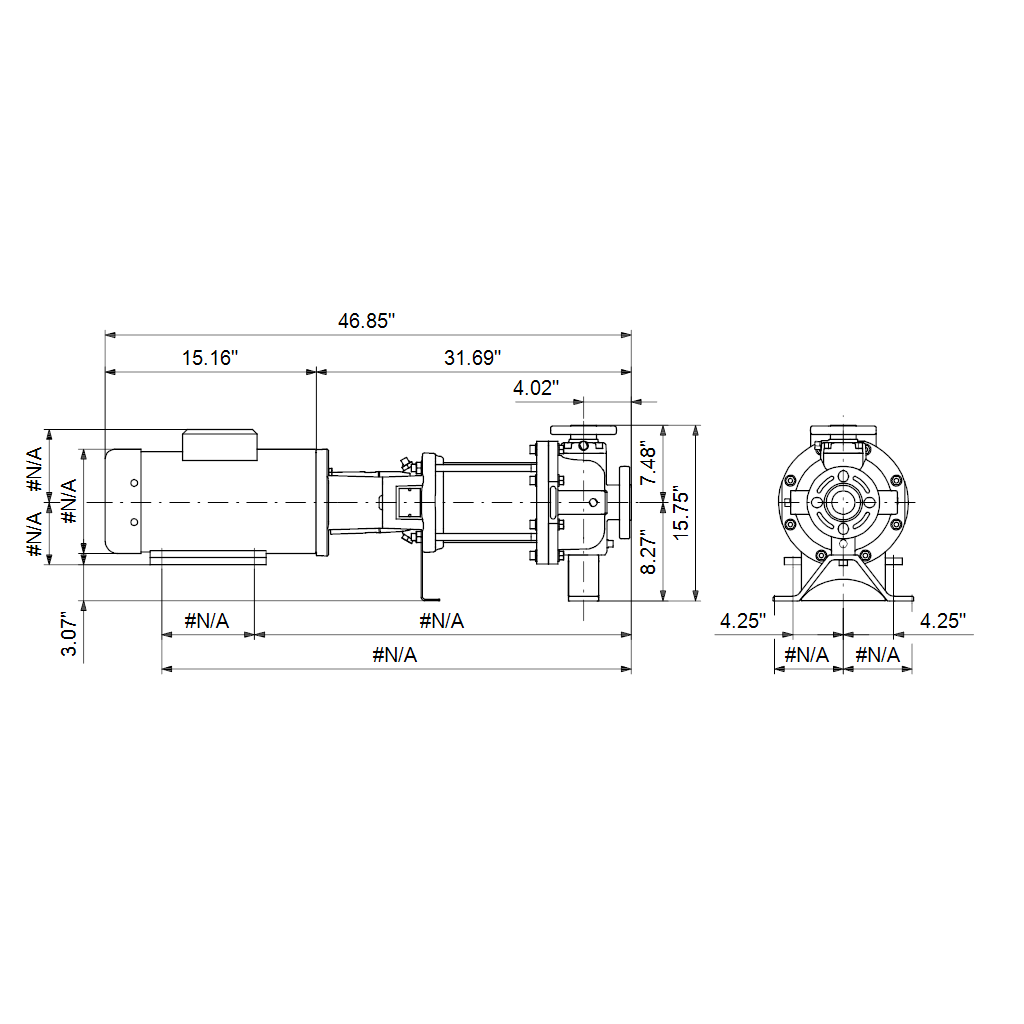

| Größe des Saugstutzens: | 2 inch |
| Größe des Druckanschlusses: | 2 inch |
| Nenndruckstufe: | Class 300 |
| Grösse Motorflansch: | 213TC |
| Elektrische Daten: | |
| Std. Motor: | NEMA |
| Bauart des Motors: | 132FA |
| Motorbemessungsleistung P2: | 7.5 kW |
| Leistungsbedarf (P2) der Pumpe: | 7.5 kW |
| Netzfrequenz: | 60 Hz |

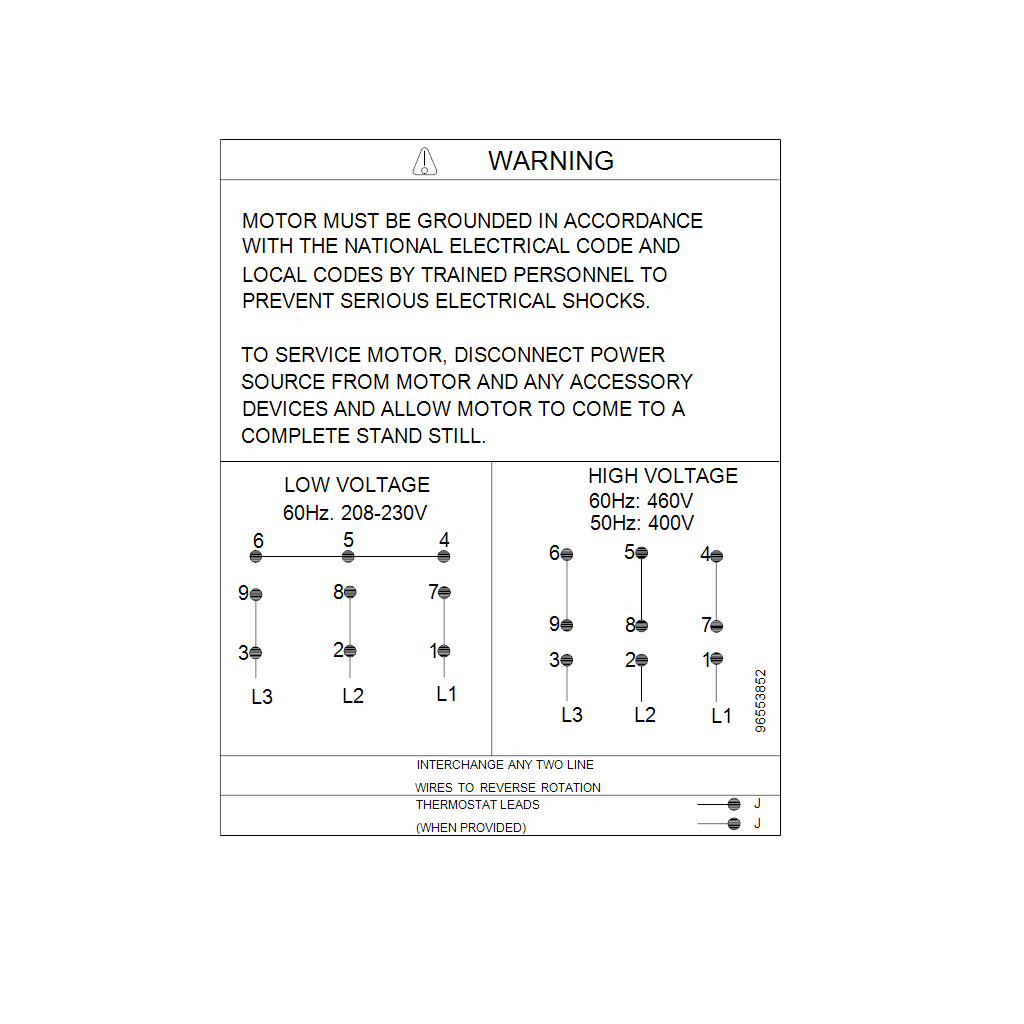

| Bemessungsspannung: | 3 x 208-230YY/460Y V |
| Service-Faktor: | 1.15 |
| Bemessungsstrom: | 26,5-24,6/12,4 A |
| Anlaufstrom: | 680-900 % |
| Leistungsfaktor Cos phi: | 0.87 |
| Nenn-Drehzahl: | 3480-3500 1/min |
| Wirkungsgrad: | IE3 90,2% |
| IE-Wirkungsgradklasse: | NEMA Premium / IE3 60Hz |
| Motorwirkungsgrad bei Vollast: | 90.0-90.2 % |
| Motorwirkungsgrad bei 3/4-Last: | 90.9-90.7 % |
| Motorwirkungsgrad bei halber Last: | 91.4-89.7 % |
| Motorpole: | 2 |
| Schutzart (gemäß IEC 34-5): | 55 Dust/Jetting |
| Wärmeklasse (IEC 85): | F |
| Motor - Produktnummer: | 85905642 |
| Sonstiges: | |
| Nettogewicht: | 304 kg |
| Bruttogewicht: | 426 kg |
category
- Mehrstufige InlinepumpenMehrstufige Inlinepumpen werden in Installationen eingesetzt, die eine große Förderhöhe erfordern. Mehrere Laufradstufen werden dabei in Reihe geschaltet. Der Saug- und Druckstutzen sind gegenüberliegend angeordnet. Die mehrstufigen Inlinepumpen kommen vor allem in der Wasserversorgung, der Wasseraufbereitung und in zahlreichen Industrieprozessen zum Einsatz und sind zur Förderung von aggressiven Medien geeignet.
