Grundfos CR 5-8 H (96978131)
Grundfos CR 5-8 H (96978131)

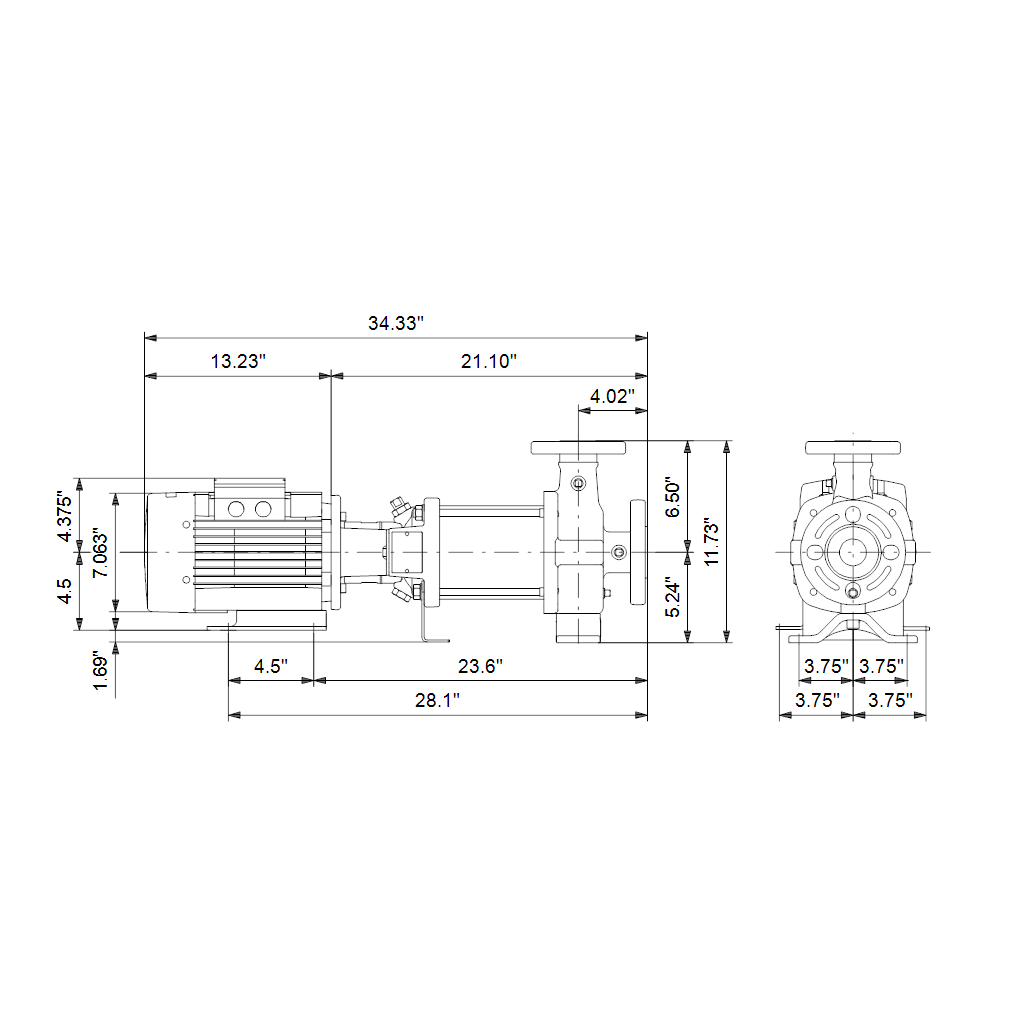

Horizontale Kreiselpumpe, auf Grundplatte montiert. Die Pumpe mit axialem Saugstutzen und radialem Druckstutzen kann horizontal in herkömmliche "Normpumpeninstallationen" eingebaut werden. Die Bauweise ermöglicht ein Herausziehen des Motors nach hinten, so dass das Pumpengehäuse bei Wartungs- und Reparaturarbeiten nicht von der Rohrleitung getrennt werden muss.
Die Pumpen der Baureihe CR-H sind in Anlehnung an die ASME B73.1 gefertigt. Dies gilt für die Abmessungen des Saug- und Druckstutzens sowie des Grundrahmens. Eine vollständige Übereinstimmung ist jedoch nicht gegeben.
| Fördermedium: | |
| Fördermedium: | Wasser |
| Medientemperaturbereich: | -20 .. 120 °C |
| Medientemperatur während des Betriebs: | 20 °C |
| Dichte: | 998.2 kg/m³ |
| Technische Daten: | |

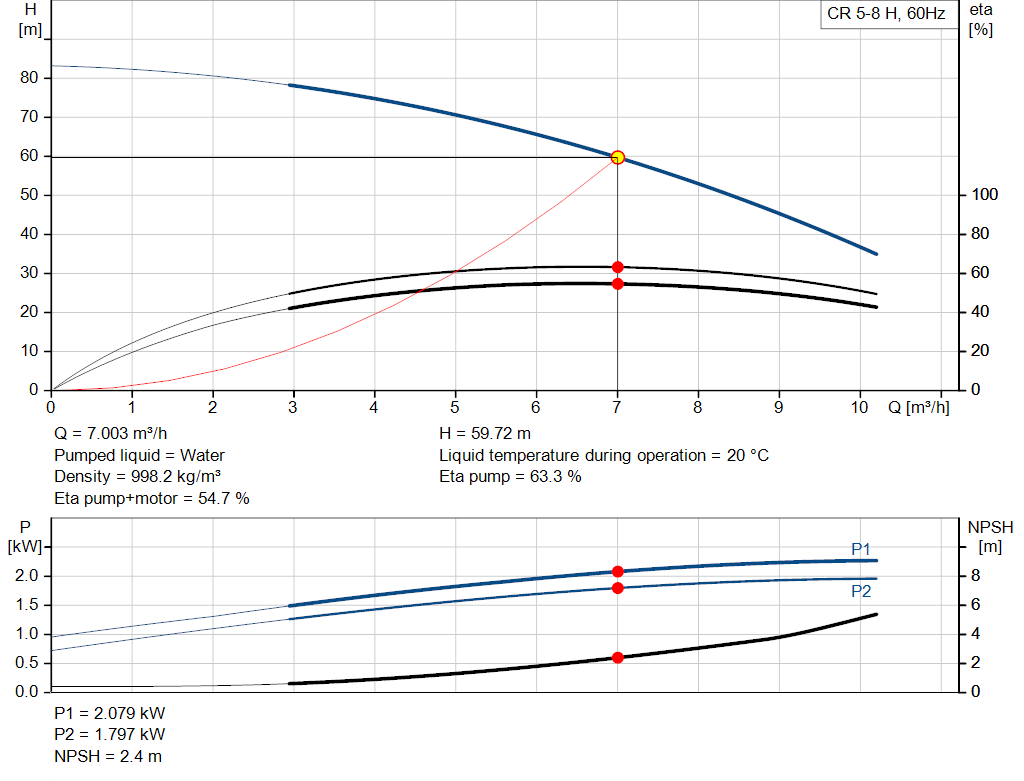

| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 3461 1/min |
| Nennförderstrom: | 7 m³/h |
| Nennförderhöhe: | 59.7 m |
| Gleitringdichtung: | HQQE |
| GLRD Code: | HQQE |
| Werkstoffe: | |
| Fußstück: | Grauguss |
| Laufradwerkstoff: | Edelstahl |
| Laufradwerkstoff gemäß ASTM: | AISI 304 |
| Installation: | |
| Maximale Umgebungstemperatur: | 40 °C |
| Max. Betriebsdruck: | 25 bar |
| Max. Druck bei vorgegebener Temperatur: | 25 bar / 120 °C |
| 25 bar / -20 °C | |
| Größe des Saugstutzens: | 1.5 inch |
| Größe des Druckanschlusses: | 1.0 inch |
| Grösse Motorflansch: | 182TC |
| Elektrische Daten: | |
| Bauart des Motors: | 90FA |
| Motorbemessungsleistung P2: | 2.2 kW |
| Netzfrequenz: | 60 Hz |

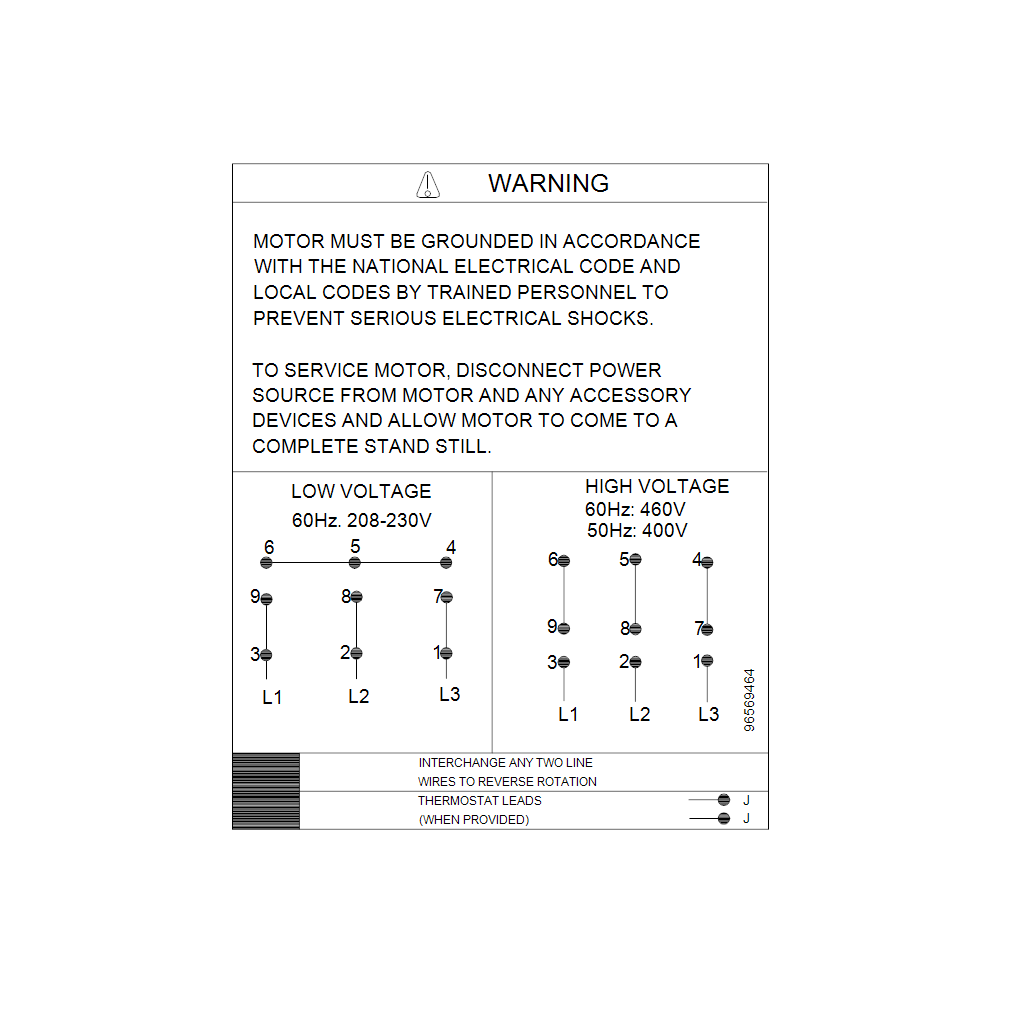

| Bemessungsspannung: | 3 x 208-230YY/460Y V |
| Service-Faktor: | 1.15 |
| Bemessungsstrom: | 8.40-7.70/3.90 A |
| Anlaufstrom: | 940-1040 % |
| Leistungsfaktor Cos phi: | 0.89-0.86 |
| Nenn-Drehzahl: | 3510-3530 1/min |
| Motorwirkungsgrad bei Vollast: | 86.0-86.5 % |
| Motorwirkungsgrad bei 3/4-Last: | 86.5 % |
| Motorwirkungsgrad bei halber Last: | 84.0 % |
| Motorpole: | 2 |
| Schutzart (gemäß IEC 34-5): | 55 (Protect. water jets/dust) |
| Wärmeklasse (IEC 85): | F |
| Motor - Produktnummer: | 96956150 |
| Sonstiges: | |
| Nettogewicht: | 76.9 kg |
| Bruttogewicht: | 89.2 kg |
