Grundfos TPE 50-360/2 A-F-A-BQQE-KWB (99113937)
Produkt ID: 99113937
Anfrage Preis und Verfügbarkeit
Grundfos TPE 50-360/2 A-F-A-BQQE-KWB (99113937)
Einstufige Spiralpumpe mit gegenüberliegenden Saug- und Druckstutzen in Inlinebauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Die Pumpe ist mit einer nicht entlasteten Gummi-Faltenbalgdichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 16 gemäß EN 1092-2 und ISO 7005-2. Die Pumpe ist mit einem lüftergekühlten Permanentmagnet-Synchronmotor ausgerüstet. Der Motorwirkungsgrad entspricht der Energieeffizienzklasse IE5 gemäß IEC 60034-30-2.
| Art der Steuerung: | |
| Frequency converter: | integriert |
| Fördermedium: | |
| Fördermedium: | Wasser |
| Medientemperaturbereich: | -25 .. 120 °C |
| Medientemperatur während des Betriebs: | 20 °C |
| Dichte: | 998.2 kg/m³ |
| Technische Daten: | |

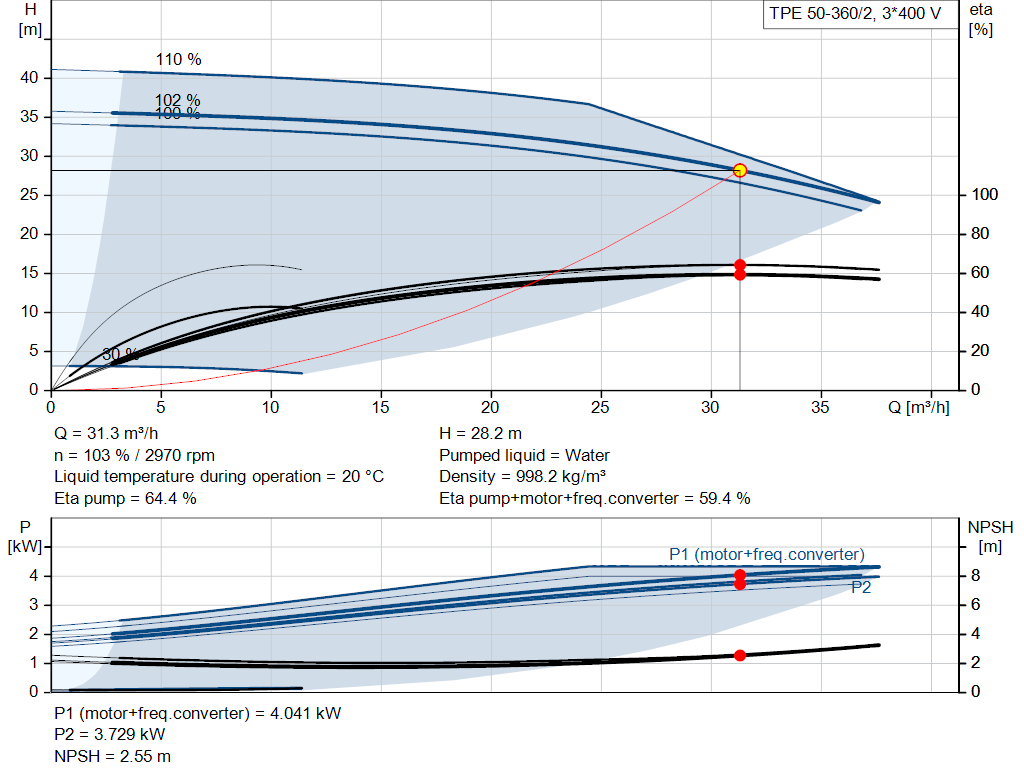

| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 2920 1/min |
| Nennförderstrom: | 31.3 m³/h |
| Nennförderhöhe: | 28.2 m |
| Tatsächlicher Laufraddurchmesser: | 163 mm |
| Gleitringdichtung: | BQQE |
| GLRD Code: | BQQE |
| ISO Abnahmekl.: | ISO9906:2012 3B2 |
| Werkstoffe: | |
| Pumpengehäuse: | Grauguss |
| Pumpenmantel: | EN-GJL-250 |
| Pumpengehäuse: | ASTM class 35 |
| Laufradwerkstoff: | Grauguss |
| Laufrad: | EN-GJL-200 |
| Laufradwerkstoff gemäß ASTM: | ASTM class 30 |
| Installation: | |
| Umgebungstemperatur: | -20 .. 50 °C |
| Max. Betriebsdruck: | 16 bar |
| Max. Druck bei vorgegebener Temperatur: | 16 bar / 120 °C |
| Pipe connection standard: | EN 1092-2 |
| Anschlusstyp: | DIN |
| Anschlussgröße: | DN 50 |
| Nenndruckstufe: | PN 16 |

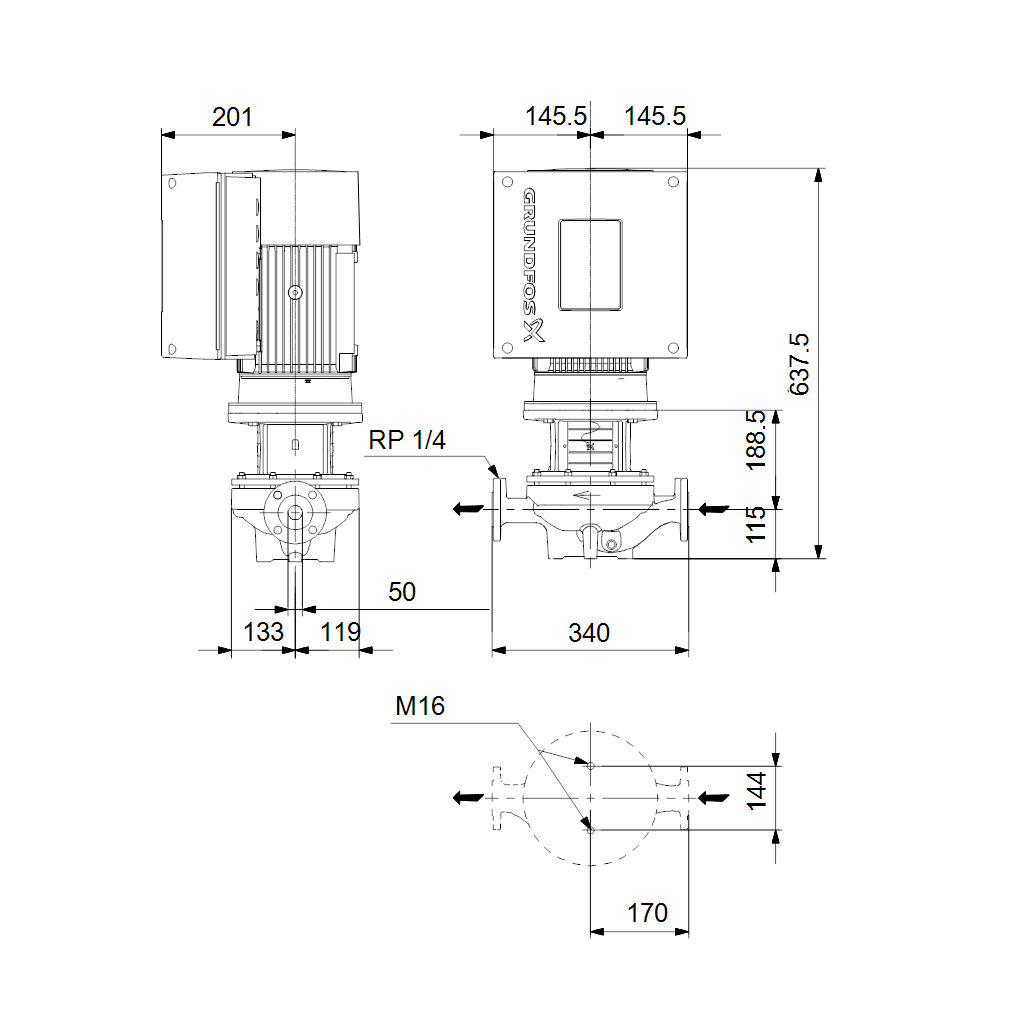

| Einbaulänge: | 340 mm |
| Grösse Motorflansch: | FF215 |

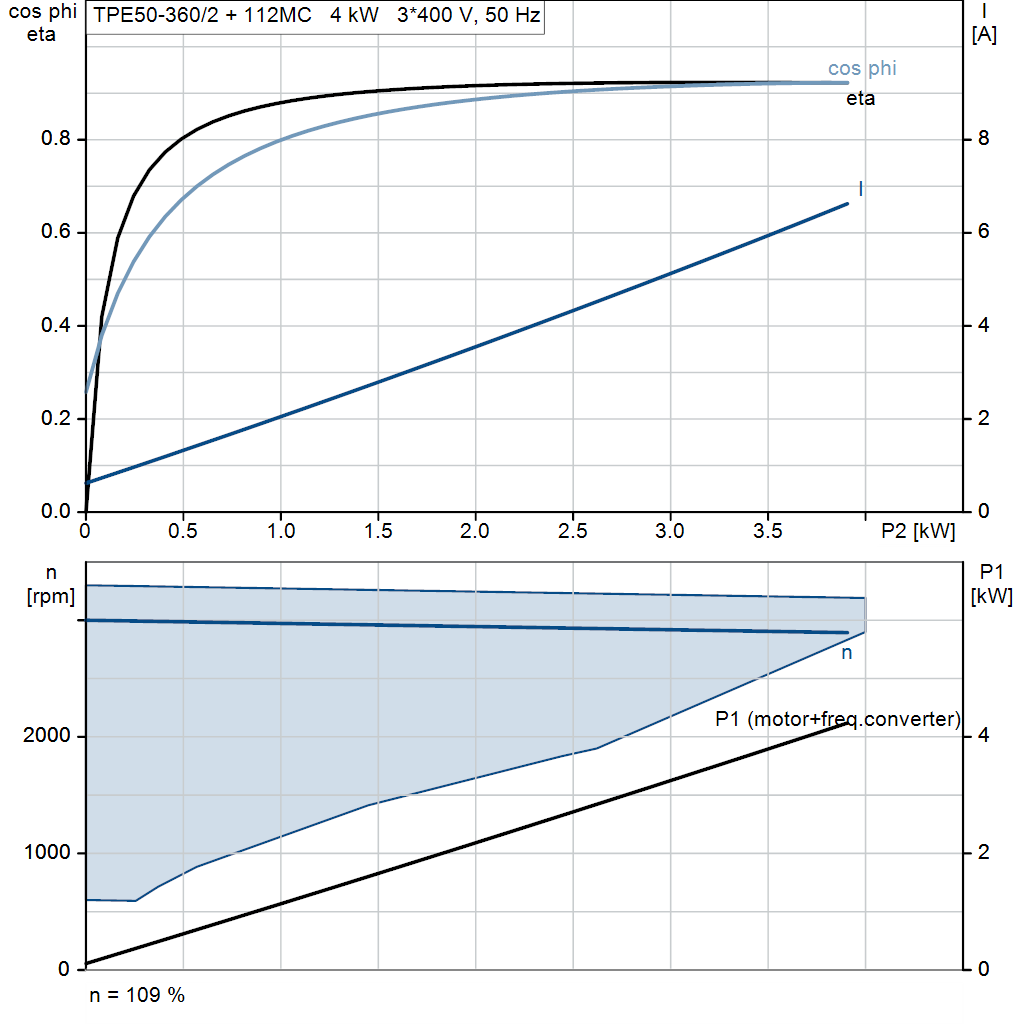

| Elektrische Daten: | |
| Bauart des Motors: | 112MC |
| Motorbemessungsleistung P2: | 4 kW |
| Netzfrequenz: | 50 Hz |
| Bemessungsspannung: | 3 x 380-500 V |
| Bemessungsstrom: | 7.60-6.20 A |
| Leistungsfaktor Cos phi: | 0.92-0.87 |
| Nenn-Drehzahl: | 360-4000 1/min |
| IE-Wirkungsgradklasse: | IE5 |
| Motorwirkungsgrad bei Vollast: | 92.2 % |
| Motorpole: | 2 |
| Schutzart (gemäß IEC 34-5): | IP55 |
| Wärmeklasse (IEC 85): | F |
| Motor - Produktnummer: | 98971187 |
| Sonstiges: | |
| Mindesteffizienzindex MEI ≥: | 0.70 |
| Nettogewicht: | 60.9 kg |
| Bruttogewicht: | 79 kg |
| Versandvol.: | 0.39 m³ |
| Dänische VVS Nr.: | 382063360 |
| Finische LVI Nr.: | 4616460 |
| Norwegische NRF Nr.: | 9043662 |
| Herkunftsland: | HU |
| Zolltarif Nr.: | 84137051 |
Ersatzteile
| Part Number | Product Name |
|---|---|
| 98164277 | Spare, Plug vent |
Anwendungen
- Klimatisierung von Gewerbeimmobilien — Intelligente Pumpen für den Einsatz in luft- oder wasserbasierten Klimaanlagen zur Steigerung des Komforts und Senkung der Lebenszykluskosten.
