Grundfos TPD 80-340/4 A-F-A-BAQE-NW3 (96108884)
Produkt ID: 96108884
Anfrage Preis und Verfügbarkeit
Grundfos TPD 80-340/4 A-F-A-BAQE-NW3 (96108884)
Einstufige Doppelpumpe mit Spiralpumpengehäuse in Inline-Bauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpe und der Motor sind direkt miteinander verbunden. Die Doppelpumpe verfügt über zwei parallel angeordnete Pumpenköpfe. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Jeder Pumpenkopf ist mit einer nicht entlasteten Gummifaltenbalgdichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 16 gemäß EN 1092-2 und ISO 7005-2. Jeder Pumpenkopf ist mit einem lüftergekühlten Asynchronmotor gleicher Baugröße und Leistung ausgerüstet.
| Art der Steuerung: | |
| Frequency converter: | ohne |
| Fördermedium: | |
| Fördermedium: | Wasser |
| Medientemperaturbereich: | 0 .. 120 °C |
| Medientemperatur während des Betriebs: | 20 °C |
| Dichte: | 998.2 kg/m³ |

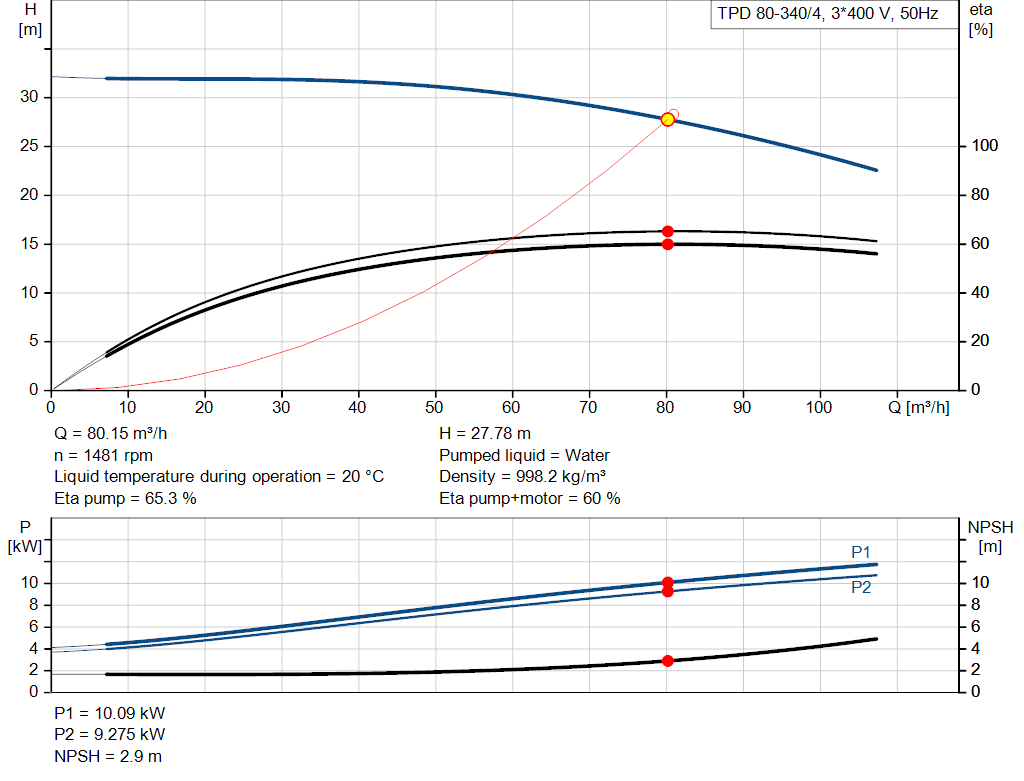

| Technische Daten: | |
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 1460 1/min |
| Nennförderstrom: | 80.9 m³/h |
| Nennförderhöhe: | 28.3 m |
| Tatsächlicher Laufraddurchmesser: | 309 mm |
| Gleitringdichtung: | BAQE |
| GLRD Code: | BAQE |
| ISO Abnahmekl.: | ISO9906:2012 3B |
| Werkstoffe: | |
| Pumpengehäuse: | Grauguss |
| Pumpenmantel: | EN-GJL-250 |
| Pumpengehäuse: | ASTM class 35 |
| Laufradwerkstoff: | Grauguss |
| Laufrad: | EN-GJL-200 |
| Laufradwerkstoff gemäß ASTM: | ASTM class 30 |
| Installation: | |
| Umgebungstemperatur: | -20 .. 55 °C |
| Max. Betriebsdruck: | 16 bar |
| Max. Druck bei vorgegebener Temperatur: | 16 bar / 120 °C |
| Pipe connection standard: | EN 1092-2 |
| Anschlusstyp: | DIN |
| Anschlussgröße: | DN 80 |
| Nenndruckstufe: | PN 16 |

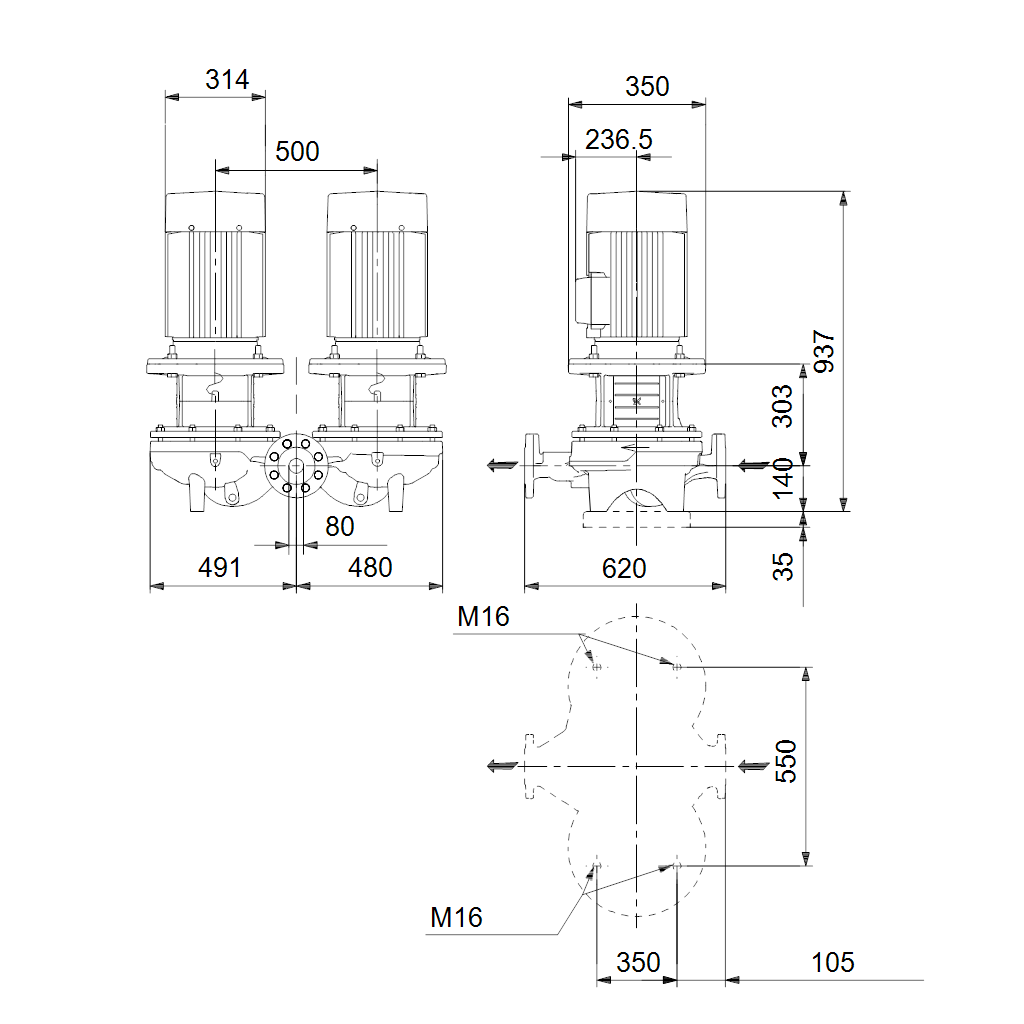

| Einbaulänge: | 620 mm |
| Grösse Motorflansch: | FF300 |

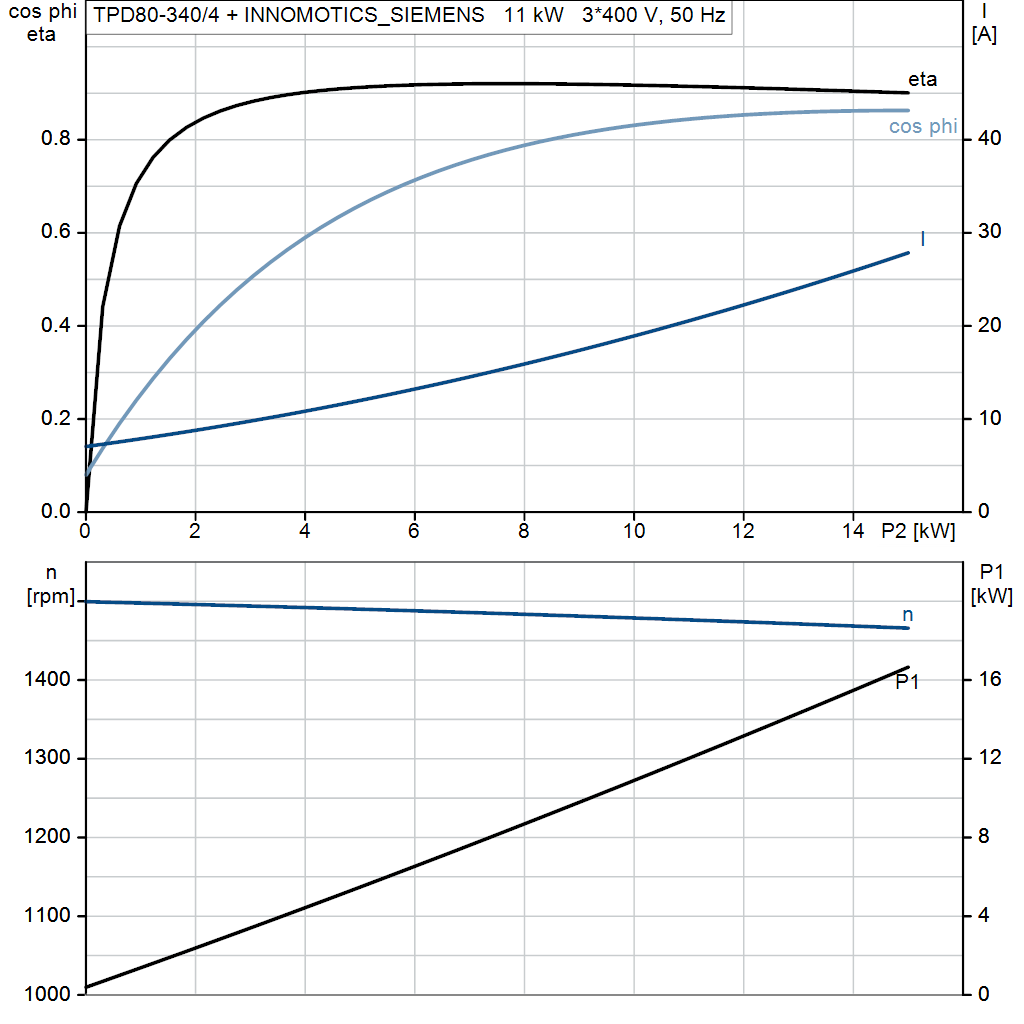

| Elektrische Daten: | |
| Bauart des Motors: | INNOMOTICS_SIEMENS |
| Motorbemessungsleistung P2: | 11 kW |
| Netzfrequenz: | 50 Hz |
| Bemessungsspannung: | 3 x 380-420D/660-725Y V |
| Bemessungsstrom: | 20.5/12 A |
| Anlaufstrom: | 680 % |
| Leistungsfaktor Cos phi: | 0.84 |
| Nenn-Drehzahl: | 1475 1/min |
| Wirkungsgrad: | IE3 91,4% |
| IE-Wirkungsgradklasse: | IE3 |
| Motorwirkungsgrad bei Vollast: | 91.4 % |
| Motorwirkungsgrad bei 3/4-Last: | 91.9 % |
| Motorwirkungsgrad bei halber Last: | 91.4 % |
| Motorpole: | 4 |
| Schutzart (gemäß IEC 34-5): | IP55 |
| Wärmeklasse (IEC 85): | F |
| Motor - Produktnummer: | 99032129 |
| Sonstiges: | |
| Mindesteffizienzindex MEI ≥: | 0.70 |
| Nettogewicht: | 420 kg |
| Bruttogewicht: | 460 kg |
| Versandvol.: | 1.14 m³ |
Anwendungen
- Klimatisierung von Gewerbeimmobilien — Intelligente Pumpen für den Einsatz in luft- oder wasserbasierten Klimaanlagen zur Steigerung des Komforts und Senkung der Lebenszykluskosten.
