Grundfos TP 32-80/2 A-O-A-BQQE-CW1 (98282166)
Produkt ID: 98282166
Anfrage Preis und Verfügbarkeit
Grundfos TP 32-80/2 A-O-A-BQQE-CW1 (98282166)
Grundfos TP 32-80/2 A-O-A-BQQE-CW1 (98282166)
Einstufige Spiralpumpe mit gegenüberliegenden Saug- und Druckstutzen in Inlinebauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Die Pumpe ist mit einer nicht entlasteten Gummi-Faltenbalgdichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Die Pumpe ist mit einem lüftergekühlten Asynchronmotor ausgerüstet.
| Art der Steuerung: | |
| Frequency converter: | ohne |
| Fördermedium: | |
| Fördermedium: | Wasser |
| Medientemperaturbereich: | -25 .. 120 °C |
| Medientemperatur während des Betriebs: | 20 °C |
| Dichte: | 998.2 kg/m³ |

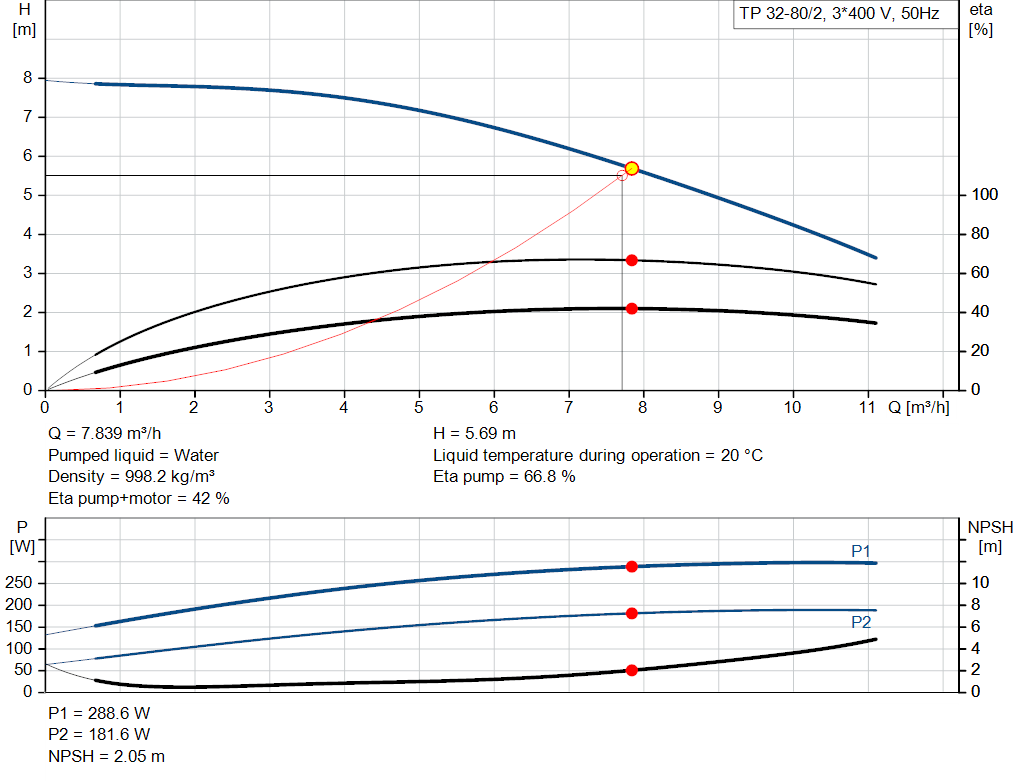

| Technische Daten: | |
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 2830 1/min |
| Nennförderstrom: | 7.71 m³/h |
| Nennförderhöhe: | 5.51 m |
| Tatsächlicher Laufraddurchmesser: | 79 mm |
| Gleitringdichtung: | BQQE |
| GLRD Code: | BQQE |
| ISO Abnahmekl.: | ISO9906:2012 3B2 |
| Werkstoffe: | |
| Pumpengehäuse: | Grauguss |
| Pumpenmantel: | EN-GJL-150 |
| Pumpengehäuse: | ASTM class 25 |
| Laufradwerkstoff: | Verbundwerkstoff |
| Laufrad: | PES+30% GF |
| Installation: | |
| Umgebungstemperatur: | -20 .. 40 °C |
| Max. Betriebsdruck: | 10 bar |
| Max. Druck bei vorgegebener Temperatur: | 10 bar / 120 °C |
| Pipe connection standard: | ISO 228-1 |
| Anschlusstyp: | G |
| Anschlussgröße: | DN 32 |
| 2 inch | |
| Nenndruckstufe: | PN 10 |

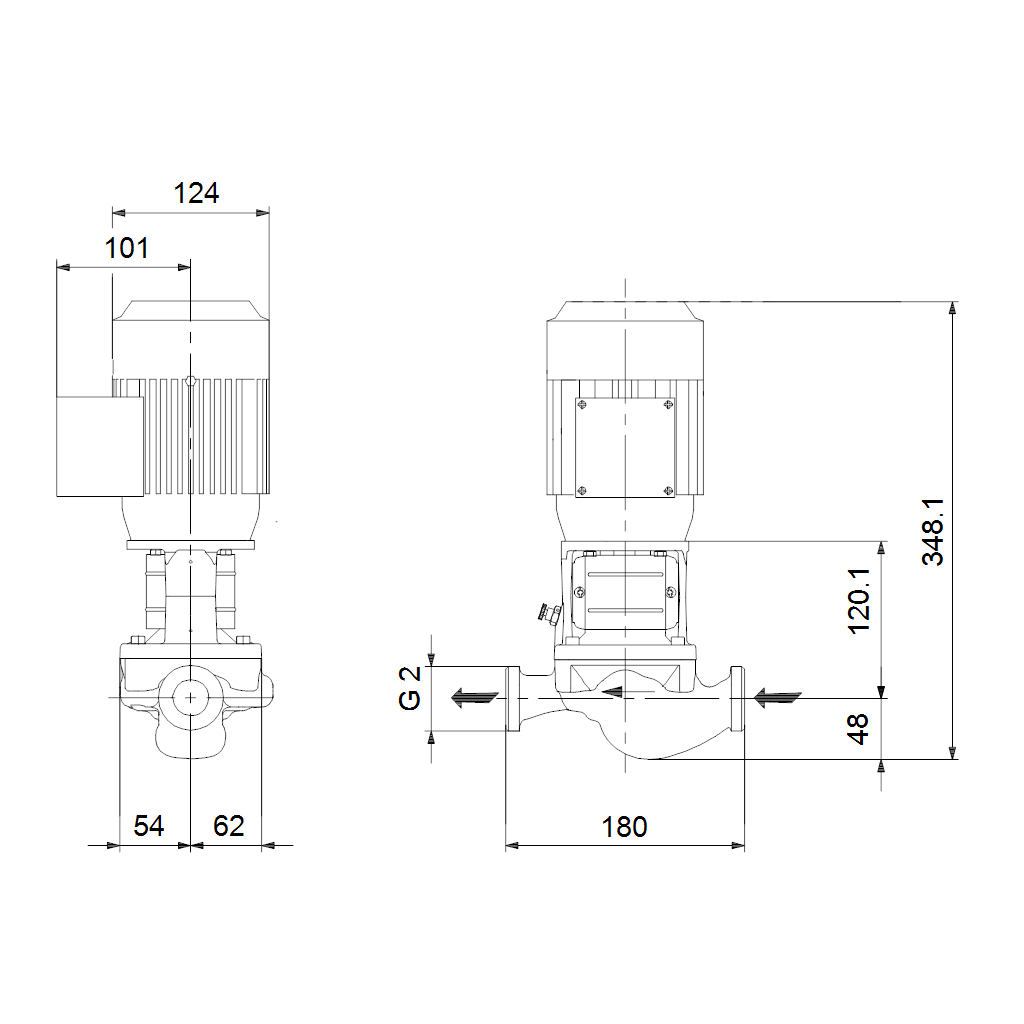

| Einbaulänge: | 180 mm |
| Grösse Motorflansch: | FT75 |
| Elektrische Daten: | |
| Bauart des Motors: | INNOMOTICS_SIEMENS |
| Motorbemessungsleistung P2: | 0.25 kW |
| Netzfrequenz: | 50 Hz |

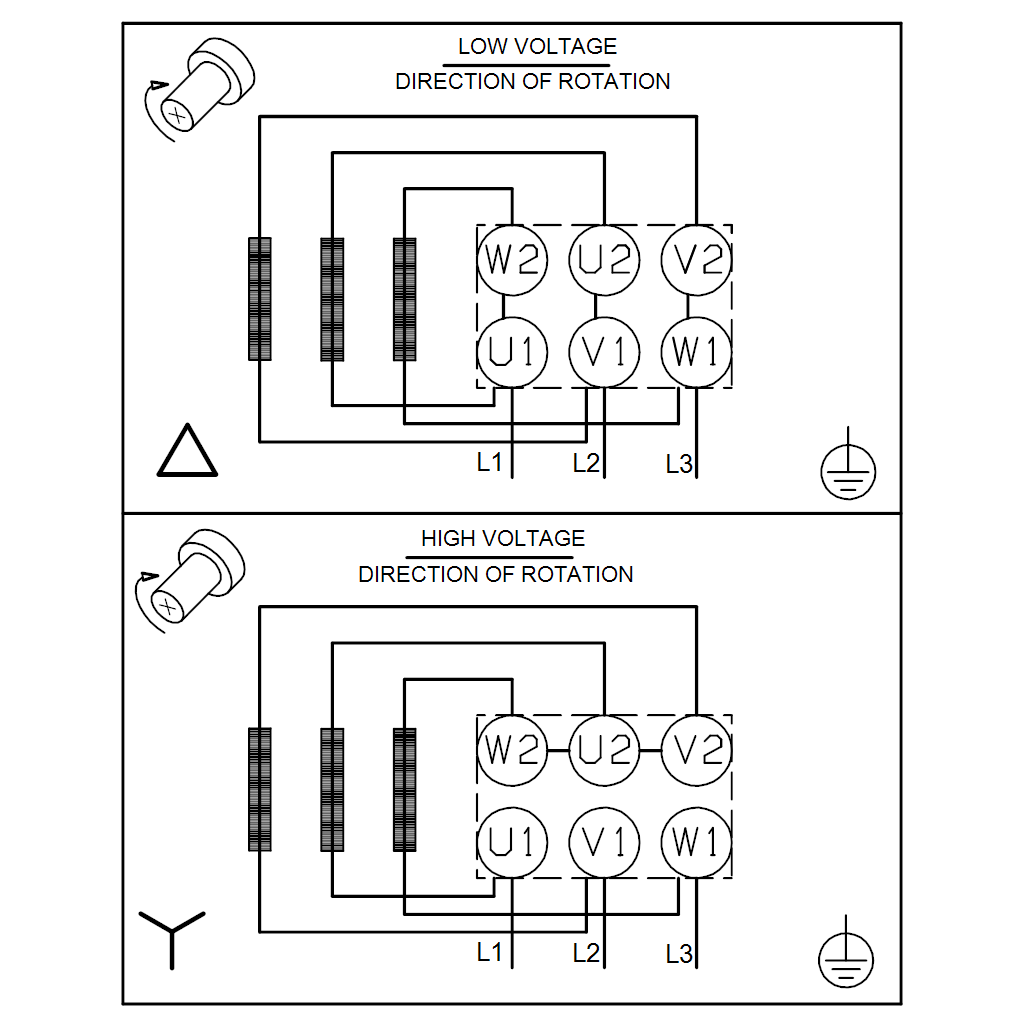

| Bemessungsspannung: | 3 x 220-240/380-415 V |
| Bemessungsstrom: | 1,2-1,2/0,69-0,69 A |
| Anlaufstrom: | 410 % |
| Leistungsfaktor Cos phi: | 0.81 |
| Nenn-Drehzahl: | 2835 1/min |
| Wirkungsgrad: | IE2 64,8% |
| IE-Wirkungsgradklasse: | IE2 |
| Motorwirkungsgrad bei Vollast: | 64.8 % |
| Motorwirkungsgrad bei 3/4-Last: | 63.5 % |
| Motorwirkungsgrad bei halber Last: | 57.3 % |
| Motorpole: | 2 |
| Schutzart (gemäß IEC 34-5): | IP55 |
| Wärmeklasse (IEC 85): | F |
| Motor - Produktnummer: | 99995095 |
| Sonstiges: | |
| Mindesteffizienzindex MEI ≥: | 0.70 |
| Nettogewicht: | 8 kg |
| Bruttogewicht: | 9 kg |
| Versandvol.: | 0.026 m³ |
| Dänische VVS Nr.: | 381811080 |
| Finische LVI Nr.: | 4616005 |
| Norwegische NRF Nr.: | 9043524 |
| Herkunftsland: | HU |
| Zolltarif Nr.: | 84137051 |
Ersatzteile
| Part Number | Product Name |
|---|---|
| 98164277 | Spare, Plug vent |
| 98284950 | Gleitringdichtung BQQE (Reparatursatz) |
Anwendungen
- Klimatisierung von Gewerbeimmobilien — Intelligente Pumpen für den Einsatz in luft- oder wasserbasierten Klimaanlagen zur Steigerung des Komforts und Senkung der Lebenszykluskosten.
category
- Einstufige InlinepumpenEinstufige Trockenläuferpumpen in Inlinebauweise werden in der Regel in gewerblich genutzten Gebäuden für Heizungs- und Klimaanwendungen eingesetzt. Die Pumpen sind mit einem Normmotor und einer Gleitringdichtung ausgerüstet. Die Pumpe und der Motor sind über eine Kupplung miteinander verbunden. Dadurch sind sie weniger empfindlich gegenüber im Fördermedium enthaltenen Verunreinigungen.
