TP 150-240/4 A-F-A-DBUE

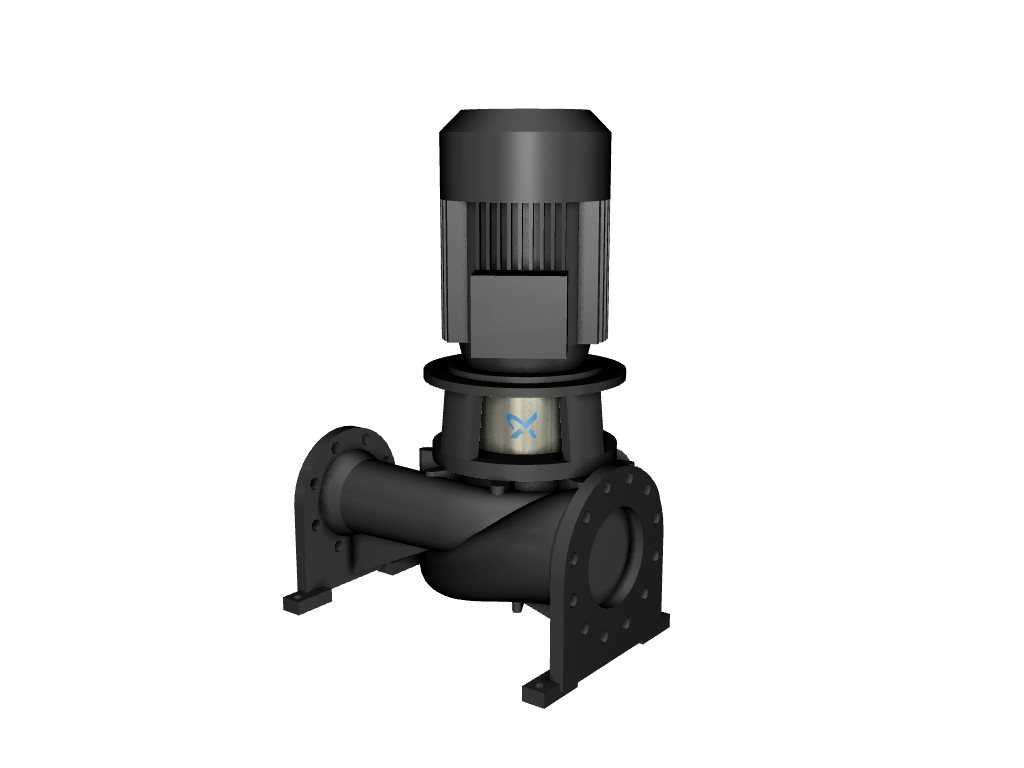

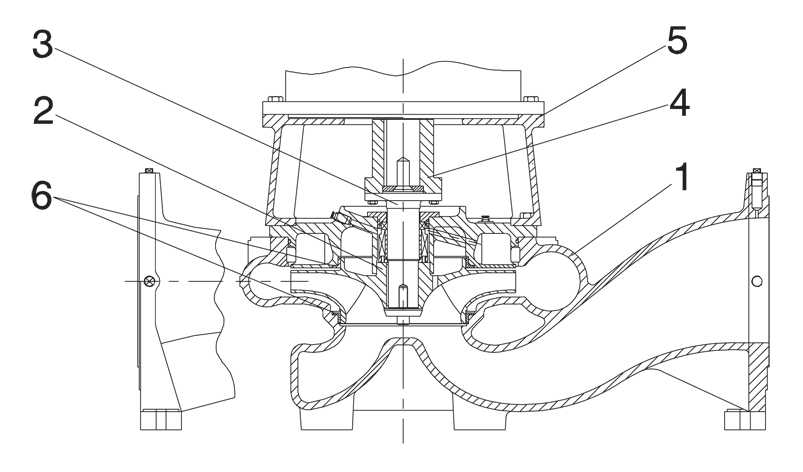

Einstufige Spiralpumpe mit gegenüberliegenden Saug- und Druckstutzen in Inlinebauweise. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Die Pumpe ist mit einer entlasteten O-Ring-Dichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 25 gemäß EN 1092-2 und ISO 7005-2. Die Pumpe ist mit einem lüftergekühlten Asynchronmotor ausgerüstet.
| Specification | Value | |
|---|---|---|
| Fördermedium: | ||
| Fördermedium: | Wasser | |
| Medientemperaturbereich: | 0 .. 150 °C | |
| Medientemperatur während des Betriebs: | 20 °C | |
| Dichte: | 998.2 kg/m³ | |
| Technische Daten: | ||

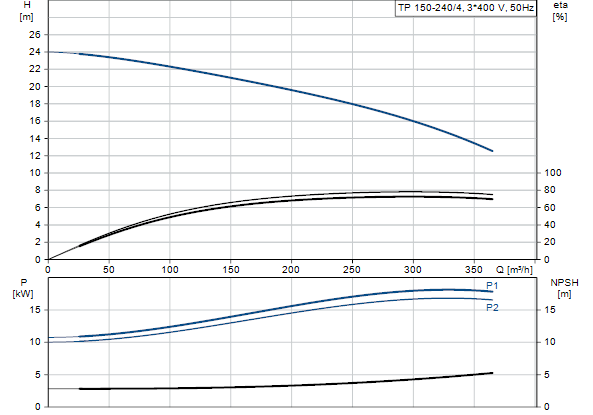

| Nennvolumenstrom: | 280 m³/h | |
| Nennförderhöhe: | 17 m | |
| Tatsächlicher Laufraddurchmesser: | 278 mm | |
| Gleitringdichtung: | DBUE | |
| Kennlinientoleranz: | ISO9906:2012 3B | |
| Werkstoffe: | ||
| Pumpengehäuse: | Duktiler Grauguss | |
| EN-JS1020 | ||
| ASTM A 395 | ||
| Laufrad: | Duktiler Grauguss | |
| EN-JS1030 | ||
| ASTM A 536 60-40-18 | ||
| Installation: | ||
| Umgebungstemperatur: | -20 .. 55 °C | |
| Max. Betriebsdruck: | 25 bar | |
| Anschluss: | DIN | |

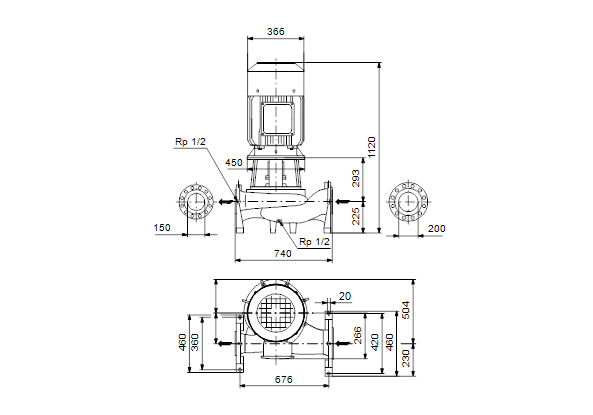

| Nennweite: | DN 200 / DN 150 | |
| Anschluss Saugstutzen: | DN 200 | |
| Anschluss Druckstutzen: | DN 150 | |
| Nenndruck: | PN 25 | |
| (@): | 740 mm | |
| Flanschgrö�?e des Motors: | FF300 | |
| Elektrische Daten: | ||
| Bauart des Motors: | SIEMENS | |
| IE-Wirkungsgradklasse: | IE3 | |
| Motorbemessungsleistung P2: | 18.5 kW | |
| Leistungsbedarf (P2) der Pumpe: | 18.5 kW | |
| Netzfrequenz: | 50 Hz | |
| Nennspannung: | 3 x 380-420D/660-725Y V | |
| Nennstrom: | 37,0-33,5/21,6-19,6 A | |
| Anlaufstrom: | 690-690 % | |
| Leistungsfaktor Cos phi: | 0.82 | |
| Nenn-Drehzahl: | 1470 1/min | |
| Wirkungsgrad: | IE3 92,6% | |
| Motorwirkungsgrad bei Vollast: | 92.6-92.6 % | |
| Motorwirkungsgrad bei 3/4-Last: | 93.2-93.2 % | |
| Motorwirkungsgrad bei halber Last: | 93.2-93.2 % | |
| Anzahl der Pole: | 4 | |
| Schutzart (gem� IEC 34-5): | 55 (Protect. water jets/dust) | |
| Wärmeklasse (IEC 85): | F | |
| Sonstiges: | ||
| Nettogewicht: | 411 kg | |
| Bruttogewicht: | 566 kg | |
| Versandvolumen: | 2.29 m³ | |
