Grundfos TP 100-200/4 A-F-A-BAQE-MW3 (96109289)
Produkt ID: 96109289
Anfrage Preis und Verfügbarkeit
Grundfos TP 100-200/4 A-F-A-BAQE-MW3 (96109289)
Grundfos TP 100-200/4 A-F-A-BAQE-MW3 (96109289)
| Art der Steuerung: | |
| Frequency converter: | ohne |
| Fördermedium: | |
| Fördermedium: | Wasser |
| Medientemperaturbereich: | 0 .. 120 °C |
| Medientemperatur während des Betriebs: | 20 °C |
| Dichte: | 998.2 kg/m³ |

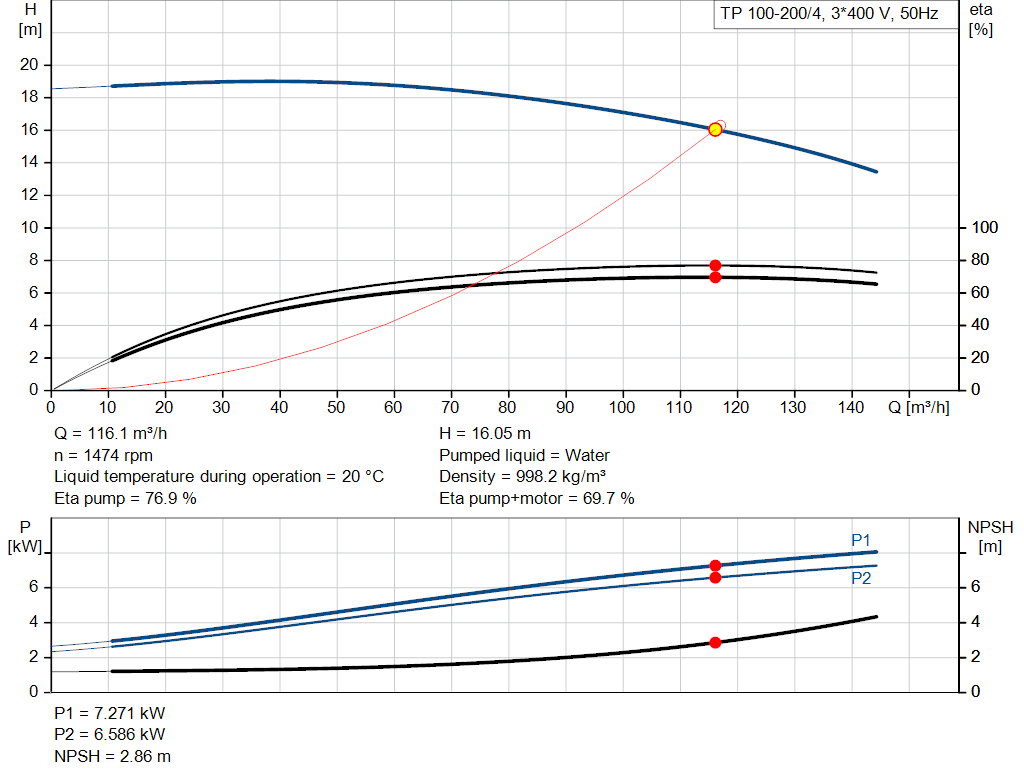

| Technische Daten: | |
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 1455 1/min |
| Nennförderstrom: | 117 m³/h |
| Nennförderhöhe: | 16.3 m |
| Tatsächlicher Laufraddurchmesser: | 240 mm |
| Gleitringdichtung: | BAQE |
| GLRD Code: | BAQE |
| ISO Abnahmekl.: | ISO9906:2012 3B2 |
| Werkstoffe: | |
| Pumpengehäuse: | Grauguss |
| Pumpenmantel: | EN-GJL-250 |
| Pumpengehäuse: | ASTM class 35 |
| Laufradwerkstoff: | Grauguss |
| Laufrad: | EN-GJL-200 |
| Laufradwerkstoff gemäß ASTM: | ASTM class 30 |
| Installation: | |
| Umgebungstemperatur: | -20 .. 55 °C |
| Max. Betriebsdruck: | 16 bar |
| Max. Druck bei vorgegebener Temperatur: | 16 bar / 120 °C |
| Pipe connection standard: | EN 1092-2 |
| Anschlusstyp: | DIN |
| Anschlussgröße: | DN 100 |
| Nenndruckstufe: | PN 16 |

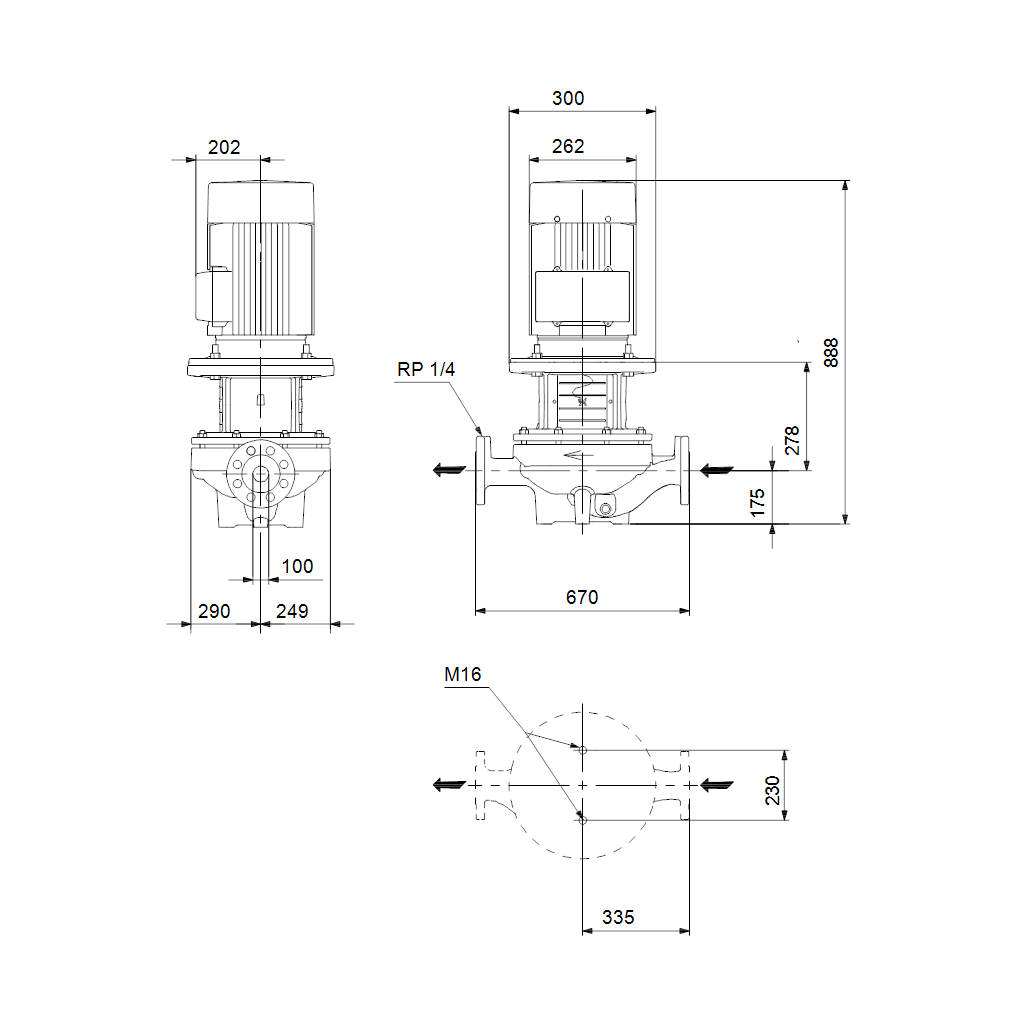

| Einbaulänge: | 670 mm |
| Grösse Motorflansch: | FF265 |

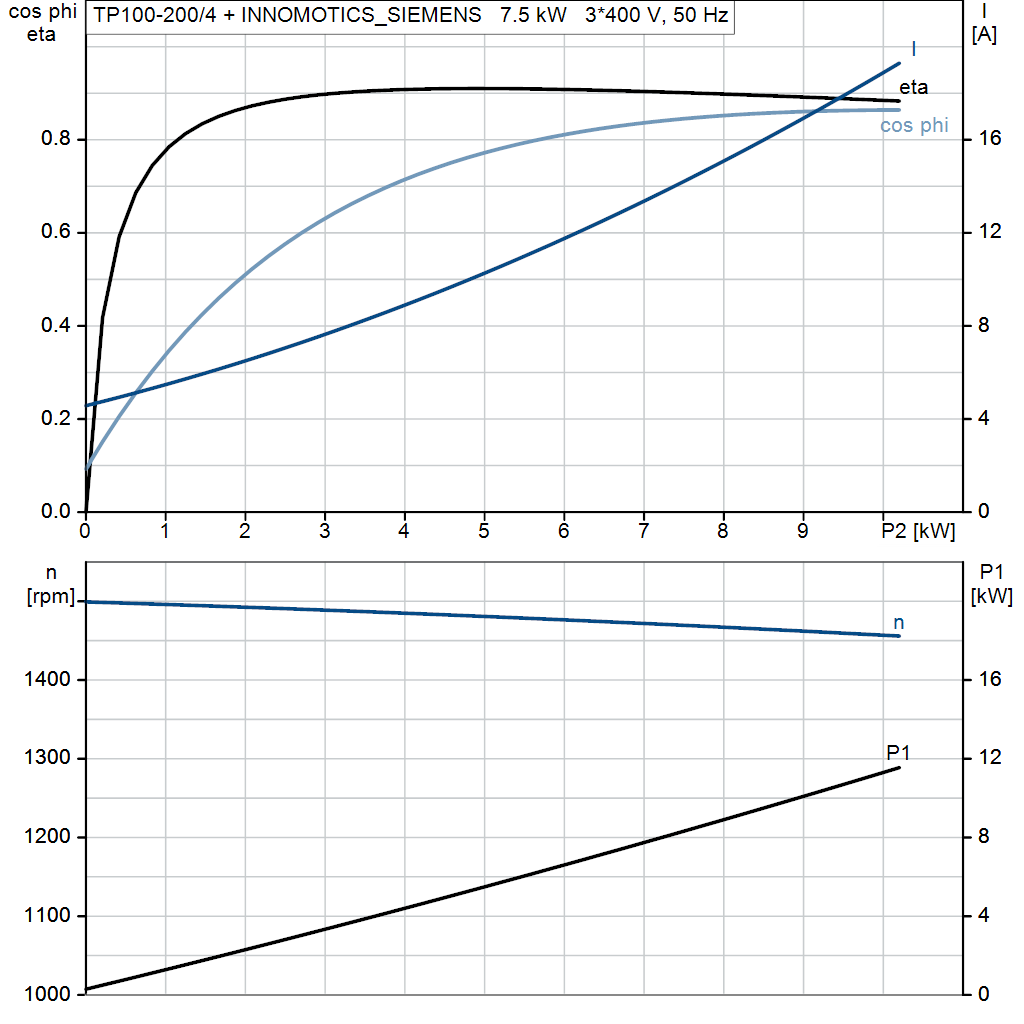

| Elektrische Daten: | |
| Bauart des Motors: | INNOMOTICS_SIEMENS |
| Motorbemessungsleistung P2: | 7.5 kW |
| Netzfrequenz: | 50 Hz |
| Bemessungsspannung: | 3 x 380-420D/660-725Y V |
| Bemessungsstrom: | 14.3/8.3 A |
| Anlaufstrom: | 820 % |
| Leistungsfaktor Cos phi: | 0.84 |
| Nenn-Drehzahl: | 1465 1/min |
| Wirkungsgrad: | IE3 90,4% |
| IE-Wirkungsgradklasse: | IE3 |
| Motorwirkungsgrad bei Vollast: | 90.4 % |
| Motorwirkungsgrad bei 3/4-Last: | 91.1 % |
| Motorwirkungsgrad bei halber Last: | 90.8 % |
| Motorpole: | 4 |
| Schutzart (gemäß IEC 34-5): | IP55 |
| Wärmeklasse (IEC 85): | F |
| Motor - Produktnummer: | 83V15222 |
| Sonstiges: | |
| Mindesteffizienzindex MEI ≥: | 0.45 |
| Nettogewicht: | 210 kg |
| Bruttogewicht: | 246 kg |
| Versandvol.: | 0.743 m³ |
| Dänische VVS Nr.: | 382765202 |
Anwendungen
- Klimatisierung von Gewerbeimmobilien — Intelligente Pumpen für den Einsatz in luft- oder wasserbasierten Klimaanlagen zur Steigerung des Komforts und Senkung der Lebenszykluskosten.
category
- Einstufige InlinepumpenEinstufige Trockenläuferpumpen in Inlinebauweise werden in der Regel in gewerblich genutzten Gebäuden für Heizungs- und Klimaanwendungen eingesetzt. Die Pumpen sind mit einem Normmotor und einer Gleitringdichtung ausgerüstet. Die Pumpe und der Motor sind über eine Kupplung miteinander verbunden. Dadurch sind sie weniger empfindlich gegenüber im Fördermedium enthaltenen Verunreinigungen.
