Grundfos SL1.85.150.100.4.52H.S.N.51D (98179809)
Produkt ID: 98179809
Anfrage Preis und Verfügbarkeit
Grundfos SL1.85.150.100.4.52H.S.N.51D (98179809)
Grundfos SL1.85.150.100.4.52H.S.N.51D (98179809)
Nicht selbsansaugende, einstufige Tauchmotorpumpe zur Förderung von Abwasser, Brauchwasser und unbehandeltem Rohabwasser. Die Pumpe ist für die Nassaufstellung im Aussetzbetrieb oder Dauerbetrieb bestimmt. Mit S-tube®-Laufrad mit einem freien Kugeldurchgang von 85 mm. Für Abwasser mit einem Trockensubstanzgehalt von bis zu 3 %. Mit SmartTrim-System für die Anpassung des Laufradspalts zur Erhaltung der maximalen Leistung über die gesamte Lebensdauer der Pumpe. Mit Grundfos SmartSeal-Dichtungssystem für einen leckagefreien Anschluss an einen Kupplungsfußkrümmer. Die Pumpe wird von einem hocheffizienten Grundfos-Motor der Effizienzklasse IE3 angetrieben.
| Art der Steuerung: | |
| Feuchtigkeitssensor: | mit Feuchtigkeitssensor |
| Fördermedium: | |
| Medientemperaturbereich: | 0 .. 40 °C |
| Medientemperatur während des Betriebs: | 20 °C |
| Dichte: | 998.2 kg/m³ |
| Technische Daten: | |

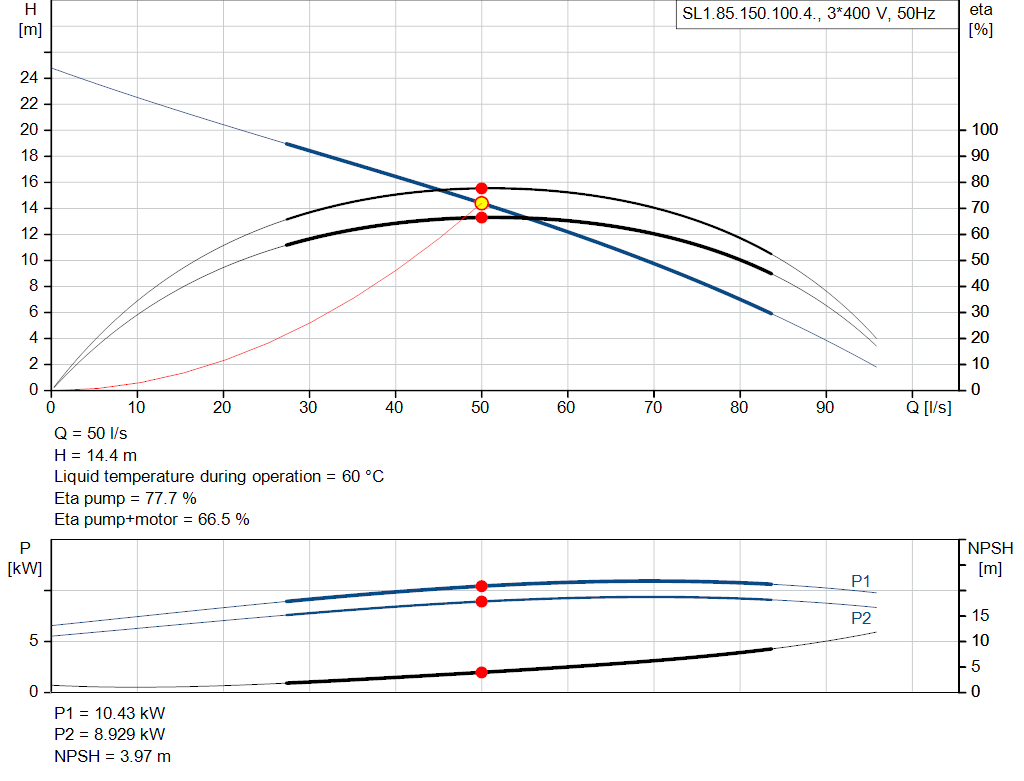

| Maximaler Förderstrom: | 83.1 l/s |
| Laufradtyp: | S-TUBE |
| Maximale Partikelgröße: | 85 mm |
| ISO Abnahmekl.: | ISO9906:2012 3B2 |
| Cooling jacket (Yes/No): | N |
| Lifting height class: | H |
| Werkstoffe: | |
| Pumpengehäuse: | Grauguss |
| Pumpenmantel: | EN 1561 EN-GJL-250 |
| Pumpengehäuse: | ASTM A48 35B |
| Laufradwerkstoff: | Grauguss |
| Laufrad: | EN 1561 EN-GJL-250 |
| Laufradwerkstoff gemäß ASTM: | ASTM A48 35B |
| Motor: | Cast iron |
| EN 1561 EN-GJL-250 | |
| GLRD: | SIC |
| Secondary shaft seal: | SIC-CARBON |
| Installation: | |
| Maximale Umgebungstemperatur: | 40 °C |
| Anschluss: | DIN |
| Größe des Saugstutzens: | DN 150 |
| Größe des Druckanschlusses: | DN 150 |
| Nenndruck: | PN 10 |
| Maximum installation depth: | 20 m |
| Automatischer Kupplungsfußkrümmer: | 97695489 |
| Standfuß: | 96102256 |
| Baugröße: | 52 |
| Elektrische Daten: | |
| Leistungsaufnahme P1: | 11.6 kW |
| Rated power - P2: | 10 kW |
| Netzfrequenz: | 50 Hz |
| Bemessungsspannung: | 3 x 380-415/660-690 V |
| Spannungstoleranz: | +10/-10 % |
| Max Starts pro Stunde: | 20 |
| Bemessungsstrom: | 23-21/13-13 A |
| Maximale Stromaufnahme: | 21 A |
| Anlaufstrom: | 210/116 A |
| Strom bei Leerlauf: | 10.4 A |
| Bemessungsdrehzahl: | 1482 1/min |
| Motorwirkungsgrad bei Vollast: | 86 % |
| Motorwirkungsgrad bei 3/4-Last: | 85 % |
| Motorwirkungsgrad bei halber Last: | 84 % |
| Motorpole: | 4 |

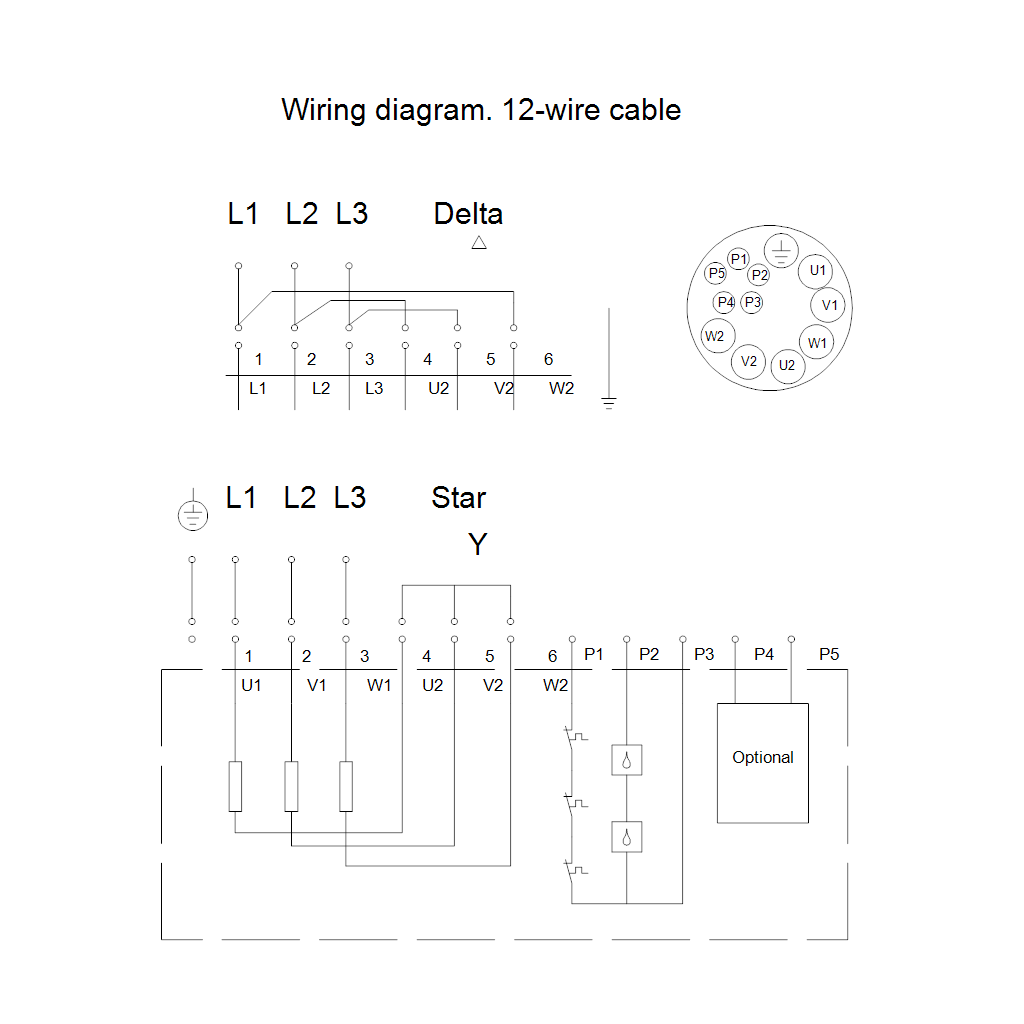

| Einschaltart: | Y/D |
| Schutzart (gemäß IEC 34-5): | IP68 |
| Isolationsklasse (IEC 85): | H |
| Explosionsgeschützt: | nein |
| Ex-Schutz Standard: | N |
| Kabeltyp: | S1BN8-F |
| Length of power cable: | 10 m |
| Wicklungswiderstand: | 0.690 Ohm |
| cos phi 1/1: | 0.80 |
| cos phi 1/2: | 0.69 |
| cos phi 3/4: | 0.74 |
| Sonstiges: | |
| Nettogewicht: | 292 kg |
Ersatzteile
| Part Number | Product Name |
|---|---|
| 92901500 | Spare, Level switch |
| 98119104 | Oberes Lager (Reparatursatz) |
| 98119448 | O-Ring für Motor (Reparatursatz) |
| 98142061 | Stopfen (Reparatursatz) |
