MSS.11.1.2

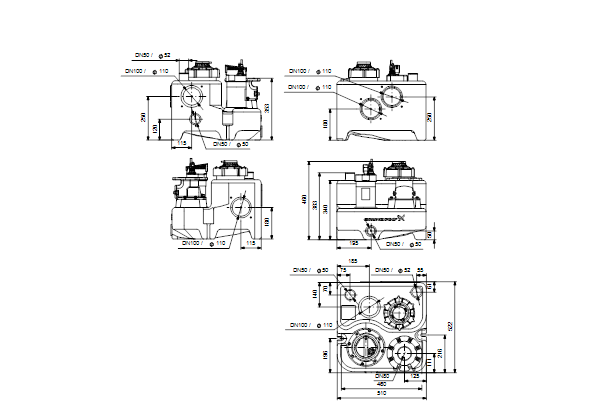

Überflutbare Fäkalienhebeanlage mit zwei einstellbaren Zulaufhöhen von 180 bzw. 250 mm sowie 5 weiteren Zuläufen an den Behälterseiten in DN 50 und DN 100, einbaufertig mit einer Tauchmotorpumpe. Sammelbehälter mit und optional ohne kompakter Rückschlag- klappe, Mikroprozessorsteuerung mit LED-Anzeige einschl. Netzkabel und Stecker, Freistromlaufrad.

Sammelbehälter: Schlag- und bruchfest
aus Polyethylen, unverrottbar, gas- und geruchsdicht. Spezieller Behälterboden mit Gefälle zur Minimierung von Restwasservolumen und Ablagerungen, Gesamtvolumen 44 l.

Druckabgang: Flanschübergangsstück aus
Composit bestehend aus Flansch 80 mit Rohrstutzen DN 100 und elastischem Verbindungsstück DN 100 sowie 2 Rohrschellen einschl. aller Schrauben und Dichtungen zur Auftriebssicherung, Anschluss von Zulaufleitung und Druckleitung in DN 100.

Pumpe: Vertikal, einstufig und
überflutbar, Schutzart IP68. Blockausführung mit wartungsfreier Gleitringdichtung und Ölsperr- kammer mit Ölbad aus physiologisch unbedenklichem Spezialöl. Motor mit eingebauten Wicklungsschutz- kontakten.

Steuerung: Berührungsloser, piezo-
resistiver Drucksensor als Plug-in-Modul in der Steuerung, elektronisch überwacht, millimetergenaue Füllstandsanzeige, verstopfungs- und blockiersicher, da keine beweglichen Teile im Abwasser, Feuchtigkeitsabscheider im Staurohrkopf sowie wartungsfreundliche groß- dimensionierte Behälterverschraubung.

Vollelektronisches, vorkonfiguriertes Steuergerät zur Steuerung und Überwachung von einer Tauchmotorpumpe, Bedienung über Drucktasten mit Motorschutzrelais, Steuerplatine mit LED für die Zustandsanzeige. Zusätzliche Anschlussklemme für einen externen Schwimmerschalter. Niveaumessung in Echtzeit, Einzelbetrieb- und Einzelstörmeldung, Hochwasserstörmeldung sowie zusätzliche Eingänge für externe Niveauschalter, zusätzliche Eingänge für alternative Niveausensoren wie Schwimmerschalter, Ultraschallsensor und hydrostatischem Drucksensor, 0-5 V und 4-20 mA, Wandmontage der Steuerung ohne Öffnen der Steuereinheit. Wandaufbaugerät mit ISO-Gehäuse IP56.

Optische Anzeige von Betrieb und

Störung, Hochwasser, Übertemperatur, Netzstörung und Sensorfehler, Phasenfolgefehler (nur 3~400 V)

Einstellung der Einschalthöhe über

Wahlschalter

Betriebsschalter H-0-A Akustisches Signal (Summer) f. Störung Quittiertaste Störung Alarmmeldequittierung (manuell/autom.) Fehlermeldung Antiblockierfunktion durch automa-

tischen Testlauf nach 24h Stillstandzeit

Einschalten der Pumpe über Drucksensor Temperaturüberwachung für Pumpen mit

Wicklungsthermofühlern

Akkupuffer für netzunabhängige

Alarmierung (siehe Zubehör)

Schnittstelle für Software-Update Startverzögerung bei Schwallwasser Laufzeitüberwachung und

Trockenlaufschutz

Schnittstelle für PC-Tool für Service-

und erweiterte Parametrierfunktion
