Grundfos EF30.50 .09.Ex.2.50B (96115116)
Produkt ID: 96115116
Anfrage Preis und Verfügbarkeit
Grundfos EF30.50 .09.Ex.2.50B (96115116)
Anwendungsgebiet:
Schmutz- und Niederschlagswasser mit faserigen und abrasiven Bestandteilen.
Vertikale, einstufiges Blockaggregat für Nassaufstellung mit Tragegriff. Das offene Einkanallaufrad hat einen freien Durchgang von 30 mm.
Doppeltes Dichtungssystem als kompakte Cartridge-/Patronendichtung. Ölsperrkammer gefüllt mit physiologisch unbedenklichem Spezialöl, von außen kontrollierbar.

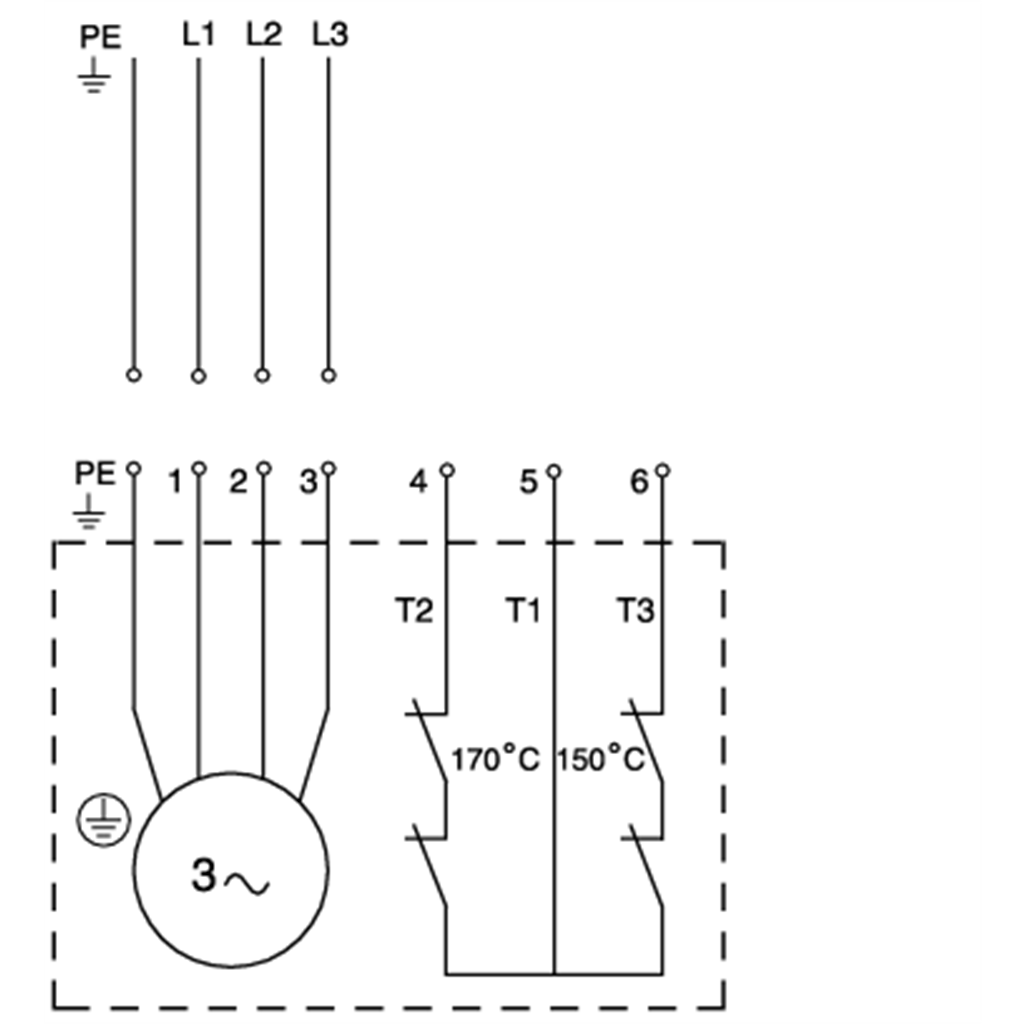

Der explosionsgeschützte Motor hat 2 Satz Thermoschalter zur Temperaturüberwachung in der Wicklung und ist ausgelegt für S1 - und S3 - Betrieb im eingetauchten Zustand.
Kabeleinführung: über Edelstahlsteckverschraubung,
Kabel längswasserdicht vergossen. Servicefreundliches Edelstahlspannband zur schnellen Trennung von Motor und Hydraulik.
den transportablen sowie stationären Einsatz in Schächten. Der Druckstutzen kann in zwei Stellungen (um 180°gedreht) zum Motor montiert werden.
| Fördermedium: | |
| Medientemperaturbereich: | 0 .. 40 °C |
| Medientemperatur während des Betriebs: | 20 °C |
| Dichte: | 998.2 kg/m³ |

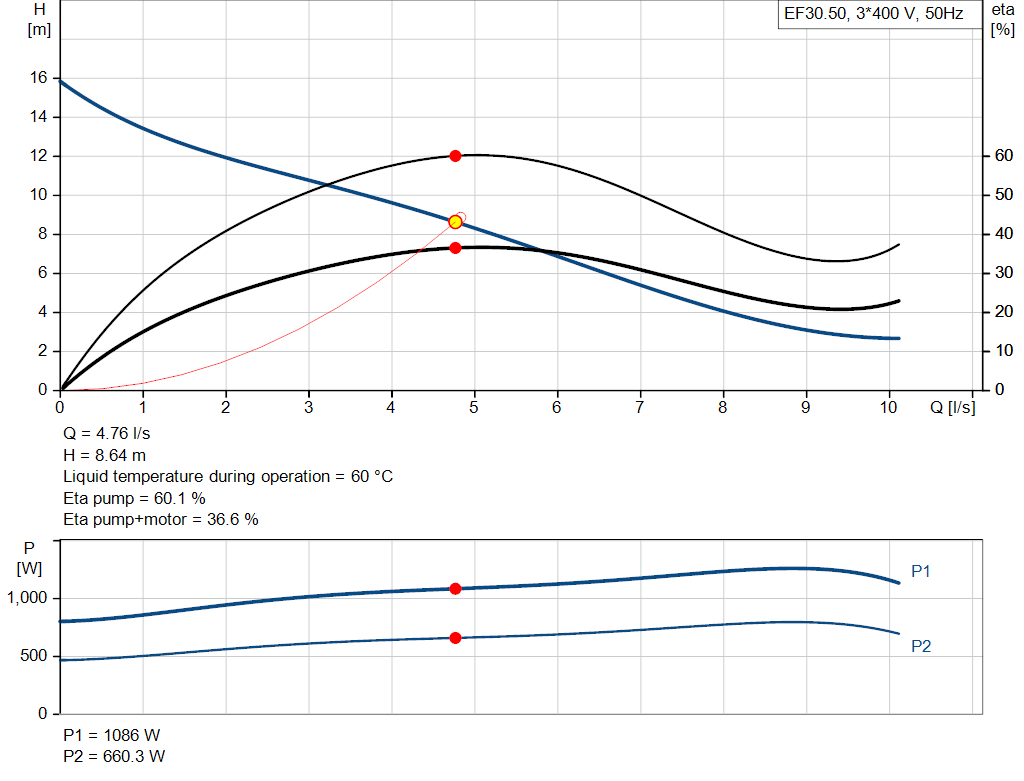

| Technische Daten: | |
| Nennförderstrom: | 4.83 l/s |
| Maximaler Förderstrom: | 10.9 l/s |
| Nennförderhöhe: | 8.87 m |
| Laufradtyp: | SEMI OPEN |
| Maximale Partikelgröße: | 30 mm |
| Gleitringdichtung: | SiC/SiC |
| Secondary shaft seal: | LIP SEAL, NBR |
| Max. hydraulische Effizienz: | 59 % |
| Zulassungen: | EN 12050-2 |
| ISO Abnahmekl.: | ISO9906:2012 3B2 |
| Werkstoffe: | |
| Pumpengehäuse: | Grauguss |
| Pumpenmantel: | EN-GJL-250 |
| Laufradwerkstoff: | Grauguss |
| Laufrad: | EN-GJS-500-7 |
| Installation: | |
| Umgebungstemperatur: | 0 .. 40 °C |
| Max. Betriebsdruck: | 6 bar |
| Anschlusstyp: | R |
| Anschlussgröße: | 2 inch |
| Nenndruckstufe: | PN 10 |
| Maximum installation depth: | 7 m |
| Automatischer Kupplungsfußkrümmer: | Y |
| Elektrische Daten: | |
| Leistungsaufnahme P1: | 1.4 kW |
| Rated power - P2: | 0.9 kW |
| Netzfrequenz: | 50 Hz |
| Bemessungsspannung: | 3 x 400-415 V |
| Spannungstoleranz: | +6/-10 % |
| Max Starts pro Stunde: | 30 |
| Nennstrom: | 2.8 A |
| Nennstrom bei 3/4 Ladung: | 2.5 A |
| Nennstrom bei 1/2 Ladung: | 2.1 A |
| Anlaufstrom: | 21 A |
| Strom bei Leerlauf: | 1.9 A |
| Cos phi - Leistungsfaktor: | 0.76 |
| Cos phi bei 3/4 Last: | 0.68 |
| Cos phi bei 1/2 Last: | 0.58 |
| Bemessungsdrehzahl: | 2870 1/min |
| Anlaufmoment: | 11 Nm |
| Kippmoment des Motors: | 12 Nm |
| Trägheitsmoment: | 0.0037 kg m² |
| Motorwirkungsgrad bei Vollast: | 65 % |
| Motorwirkungsgrad bei 3/4 Last: | 61 % |
| Motorwirkungsgrad bei halber Last: | 58 % |
| Motorpole: | 2 |
| Einschaltart: | Direct-on-line (DOL) |
| Schutzart (gemäß IEC 34-5): | IP68 |
| Isolationsklasse (IEC 85): | F |
| Explosionsgeschützt: | Ja |
| Ex-Schutz Standard: | EN50014/EN50018, class EEx d IIB T4 |
| Motorschutz: | THERMAL SWITCH |
| Thermal protection: | INT. |
| Power cable type: | H07RN-F |
| Length of power cable: | 10 m |
| Netzstecker: | Ohne Stecker |
| Sonstiges: | |
| Nettogewicht: | 41.8 kg |
| Bruttogewicht: | 47.2 kg |
| Dänische VVS Nr.: | 391293532 |
| Herkunftsland: | HU |
| Zolltarif Nr.: | 84137021 |
Ersatzteile
| Part Number | Product Name |
|---|---|
| 96106536 | Gleitringdichtung BQQP (Reparatursatz) |
| 96115107 | O-Ringe (Reparatursatz) |
| 96645161 | Gleitringdichtung BQQV (Reparatursatz) |
| 98682345 | Kugellager (Reparatursatz) |
