Grundfos DPK.20.100.150.5.0D (96884092)
Produkt ID: 96884092
Anfrage Preis und Verfügbarkeit
Grundfos DPK.20.100.150.5.0D (96884092)
Entwässerungspumpe
Die Grundfos DPK-Pumpe ist eine Tauchmotorpumpe für Entwässerungsanwendungen.
Die Pumpe verfügt über ein halboffenes Laufrad mit 20 mm freiem Durchgang und ist geeignet für die Förderung von
|
Dank der kompakten Bauweise ist die Pumpe sowohl für die mobile Nutzung, als auch für die Festinstallation geeignet. Sie wird einbaufertig geliefert - entweder für die freie Aufstellung oder die Montage in Verbindung mit einem automatischen Kupplungsfußkrümmer.
Die aus Grauguss gefertigte Pumpe besitzt einen vertikalen Druckabgang und einen integrierten, vollständig gekapselten Drehstrom-Tauchmotor der Wärmeklasse F (155 °C).
Die Pumpe besitzt einen seitlichen Druckabgang und ist mit einer doppelten Gleitringdichtung ausgerüstet.

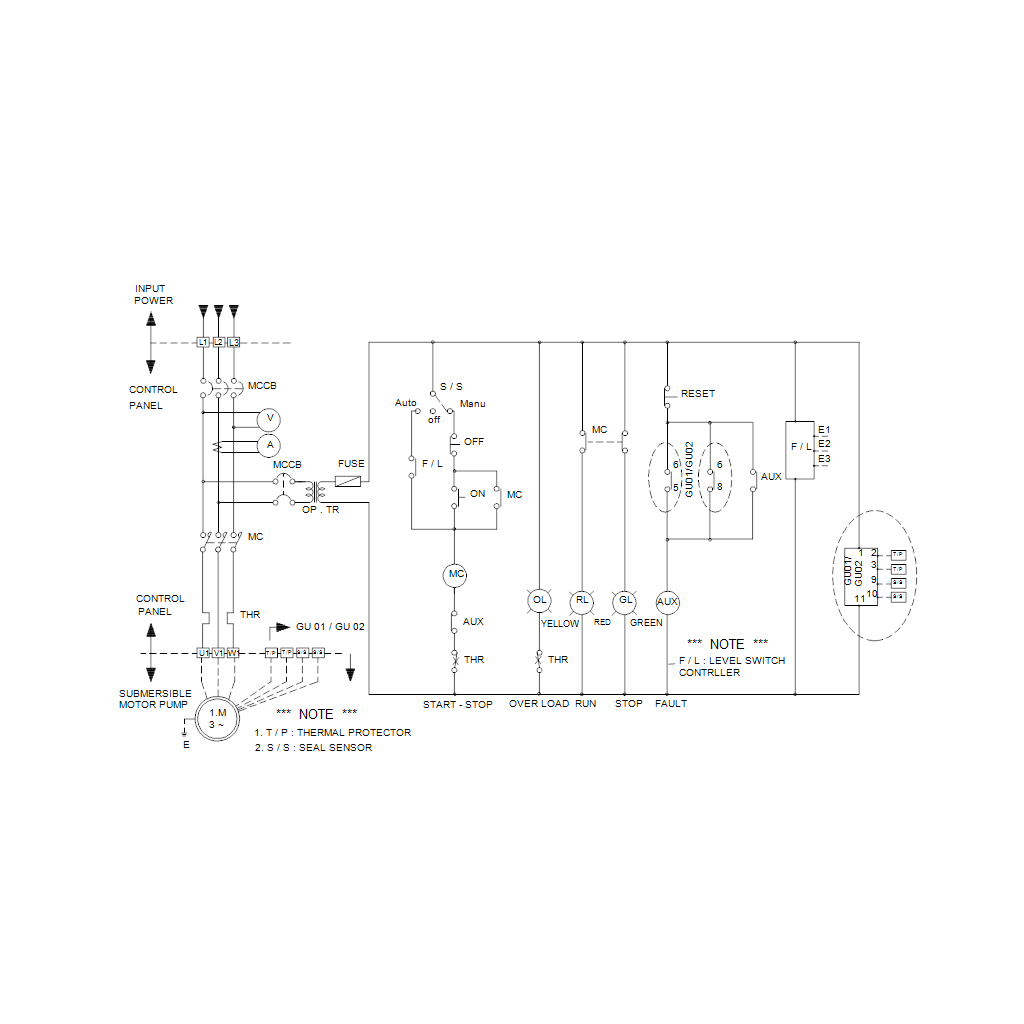

Die Pumpe verfügt über einen Bimetall-Temperaturfühler zum Schutz des Motors vor Überhitzung und über einen Elektrodensensor, der das Eindringen von Wasser in das Motorgehäuse erkennt.
Die Pumpe ist mit einem 10 m langen Kabel ausgestattet.
| Art der Steuerung: | |
| Wasser-im-Öl-Sensor: | ohne Leckagesensor |
| Dichtungssensor: | Y |
| Fördermedium: | |
| Medientemperaturbereich: | 0 .. 40 °C |
| Medientemperatur während des Betriebs: | 20 °C |
| Dichte: | 998.2 kg/m³ |
| Technische Daten: | |

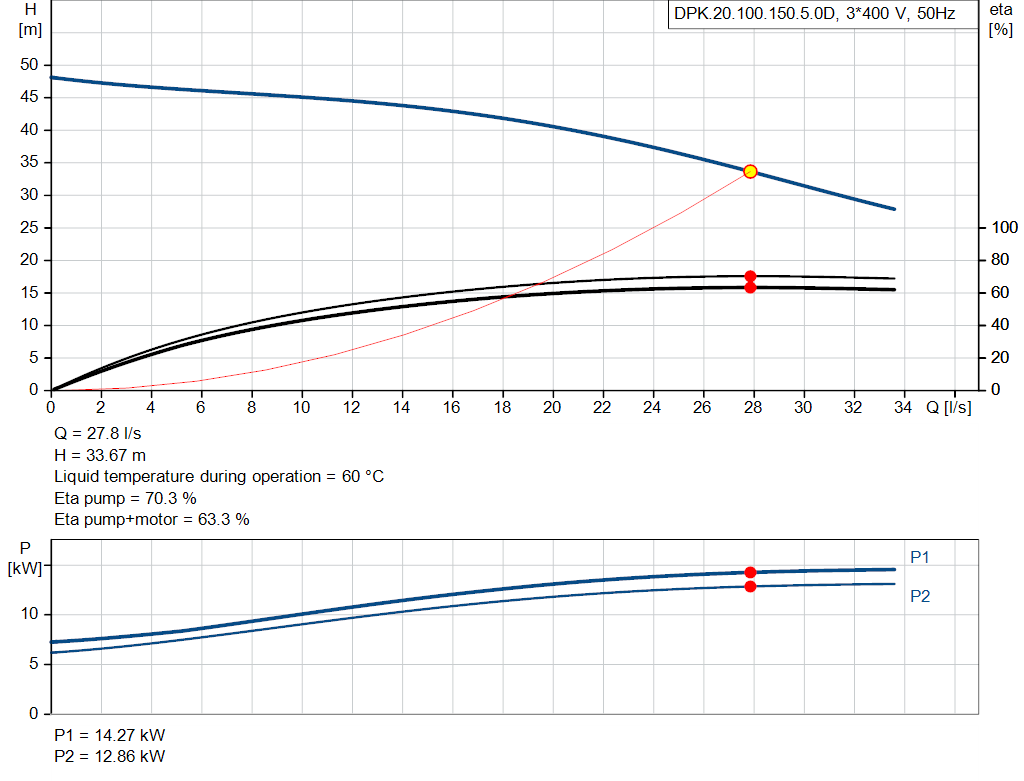

| Nennförderstrom: | 27.9 l/s |
| Maximaler Förderstrom: | 31.7 l/s |
| Nennförderhöhe: | 33.67 m |
| Tatsächlicher Laufraddurchmesser: | 193 mm |
| Laufrad-/Kennliniencode für Pumpen. Verwendung im Menü "Wettbewerber".: | O |
| Laufradtyp: | Offenes Laufrad |
| Maximale Partikelgröße: | 20 mm |
| Max. hydraulische Effizienz: | 70 % |
| ISO Abnahmekl.: | NONE |
| Werkstoffe: | |
| Pumpengehäuse: | Grauguss |
| Pumpenmantel: | EN 1561 EN-GJL-200 |
| Laufradwerkstoff: | Sphäroguss |
| Laufrad: | EN 1563 EN-GJS-450-10 |
| Motor house: | Cast iron |
| EN 1561 EN-GJL-250 | |
| ASTM A48 35B | |
| GLRD: | SIC |
| Secondary shaft seal: | CERAMIC-CARBON |
| Installation: | |
| Umgebungstemperatur: | 0 .. 40 °C |
| Max. Betriebsdruck: | 5.7 bar |
| Anschlusstyp Austritt: | Square |
| Größe des Druckanschlusses: | DN 100 |
| Pressure rating for outlet connection: | PN 10 |
| Maximum installation depth: | 25 m |
| Elektrische Daten: | |
| Leistungsaufnahme P1: | 16.7 kW |
| Rated power - P2: | 15 kW |
| Netzfrequenz: | 50 Hz |
| Bemessungsspannung: | 3 x 380-415 V |
| Spannungstoleranz: | +5/-5 % |
| Max Starts pro Stunde: | 30 |
| Bemessungsstrom: | 27.8 A |
| Nennstrom bei 3/4 Ladung: | 21.1 A |
| Nennstrom bei 1/2 Ladung: | 14.5 A |
| Maximale Stromaufnahme: | 31 A |
| Cos phi - Leistungsfaktor: | 0.92 |
| Cos phi bei 3/4 Last: | 0.91 |
| Cos phi bei 1/2 Last: | 0.88 |
| Bemessungsdrehzahl: | 2850 1/min |
| Efficiency at full load: | 89.8 % |
| Efficiency at 3/4 load: | 90.3 % |
| Efficiency at 1/2 load: | 89.5 % |
| Motorpole: | 2 |
| Einschaltart: | DOL |
| Schutzart (gemäß IEC 34-5): | IP68 |
| Isolationsklasse (IEC 85): | F |
| Explosionsgeschützt: | nein |
| Motorschutz: | Thermoschalter (Bi-Metall) |
| Power cable type: | PNCT |
| Length of power cable: | 10 m |
| Sonstiges: | |
| Nettogewicht: | 177 kg |
| Bruttogewicht: | 199 kg |
| Versandvol.: | 381 m³ |
| Herkunftsland: | CN |
| Zolltarif Nr.: | 84137021 |
Anwendungen
- Abwasser in Gewerbeimmobilien — Äußerst zuverlässige und effiziente Abwasserpumpen und Hebeanlagen für den Abwassertransport in gewerblich genutzten Gebäuden.
- Abwassertransport in kommunalen Klärwerken — Optimale Lösungen für den kontinuierlichen Abwassertransport durch eine bessere Anlagengestaltung einschließlich der Abwasserpumpstationen und Kanalisation. Der Einsatz der numerischen Strömungsmechanik hilft hydraulische Probleme im Voraus zu erkennen sowie lange Ausfallzeiten zu vermeiden.
- Hochwasserschutz — Grundfos liefert komplette Pumpensysteme für den Hochwasserschutz von Städten, ländlichen Gemeinden und der Infrastruktur. Unsere innovativen Lösungen sind - wie für den Einsatz in Schleusen und Hochwasserpumpstationen erforderlich - für hohe Förderströme bei gleichzeitig geringer Förderhöhe ausgelegt.
